BETRIEB
6

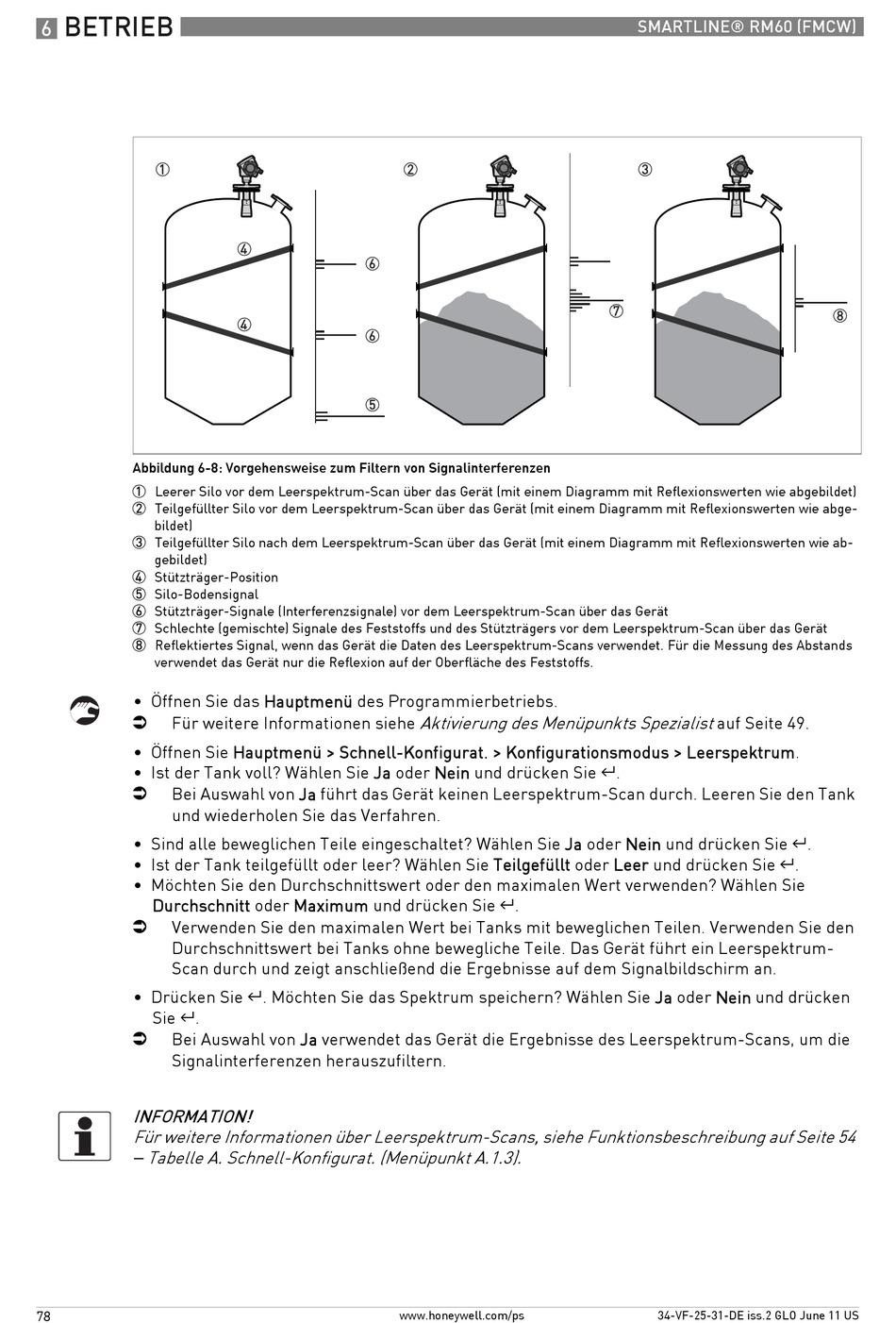

Abbildung 6-8: Vorgehensweise zum Filtern von Signalinterferenzen
1 Leerer Silo vor dem Leerspektrum-Scan über das Gerät (mit einem Diagramm mit Reflexionswerten wie abgebildet)
2 Teilgefüllter Silo vor dem Leerspektrum-Scan über das Gerät (mit einem Diagramm mit Reflexionswerten wie abge-
bildet)
3 Teilgefüllter Silo nach dem Leerspektrum-Scan über das Gerät (mit einem Diagramm mit Reflexionswerten wie ab-
gebildet)
4 Stützträger-Position
5 Silo-Bodensignal
6 Stützträger-Signale (Interferenzsignale) vor dem Leerspektrum-Scan über das Gerät
7 Schlechte (gemischte) Signale des Feststoffs und des Stützträgers vor dem Leerspektrum-Scan über das Gerät
8 Reflektiertes Signal, wenn das Gerät die Daten des Leerspektrum-Scans verwendet. Für die Messung des Abstands
verwendet das Gerät nur die Reflexion auf der Oberfläche des Feststoffs.
• Öffnen Sie das Hauptmenü des Programmierbetriebs.
Für weitere Informationen siehe
i
• Öffnen Sie Hauptmenü > Schnell-Konfigurat. > Konfigurationsmodus > Leerspektrum.
• Ist der Tank voll? Wählen Sie Ja oder Nein und drücken Sie ^.
i Bei Auswahl von Ja führt das Gerät keinen Leerspektrum-Scan durch. Leeren Sie den Tank
und wiederholen Sie das Verfahren.
• Sind alle beweglichen Teile eingeschaltet? Wählen Sie Ja oder Nein und drücken Sie ^.
• Ist der Tank teilgefüllt oder leer? Wählen Sie Teilgefüllt oder Leer und drücken Sie ^.
• Möchten Sie den Durchschnittswert oder den maximalen Wert verwenden? Wählen Sie
Durchschnitt oder Maximum und drücken Sie ^.
i Verwenden Sie den maximalen Wert bei Tanks mit beweglichen Teilen. Verwenden Sie den
Durchschnittswert bei Tanks ohne bewegliche Teile. Das Gerät führt ein Leerspektrum-
Scan durch und zeigt anschließend die Ergebnisse auf dem Signalbildschirm an.
• Drücken Sie ^. Möchten Sie das Spektrum speichern? Wählen Sie Ja oder Nein und drücken
Sie ^.
i Bei Auswahl von Ja verwendet das Gerät die Ergebnisse des Leerspektrum-Scans, um die
Signalinterferenzen herauszufiltern.
INFORMATION!
Für weitere Informationen über Leerspektrum-Scans, siehe Funktionsbeschreibung auf Seite 54
Tabelle A. Schnell-Konfigurat. (Menüpunkt A.1.3).
–
78
Aktivierung des Menüpunkts Spezialist
www.honeywell.com/ps
SMARTLINE® RM60 (FMCW)
auf Seite 49.
34-VF-25-31-DE iss.2 GLO June 11 US
