MSA EVOLUTION 6000 Kurzanleitung Seite 14

Hurtigstartveiledning
®
EVOLUTION 6000 Termisk avbildingskamera
Denne hurtigstartveiledningen erstatter ikke bruksanvisningen. Det er viktig at hele bruksanvisningen på CD-en leses
og overholdes ved bruk av TIC. Spesielt må sikkerhetsinstruksjonene og informasjonen for bruk og drift av TIC leses
og følges nøye.
Bruksanvisningen kan også fås som papirkopi på forespørsel.

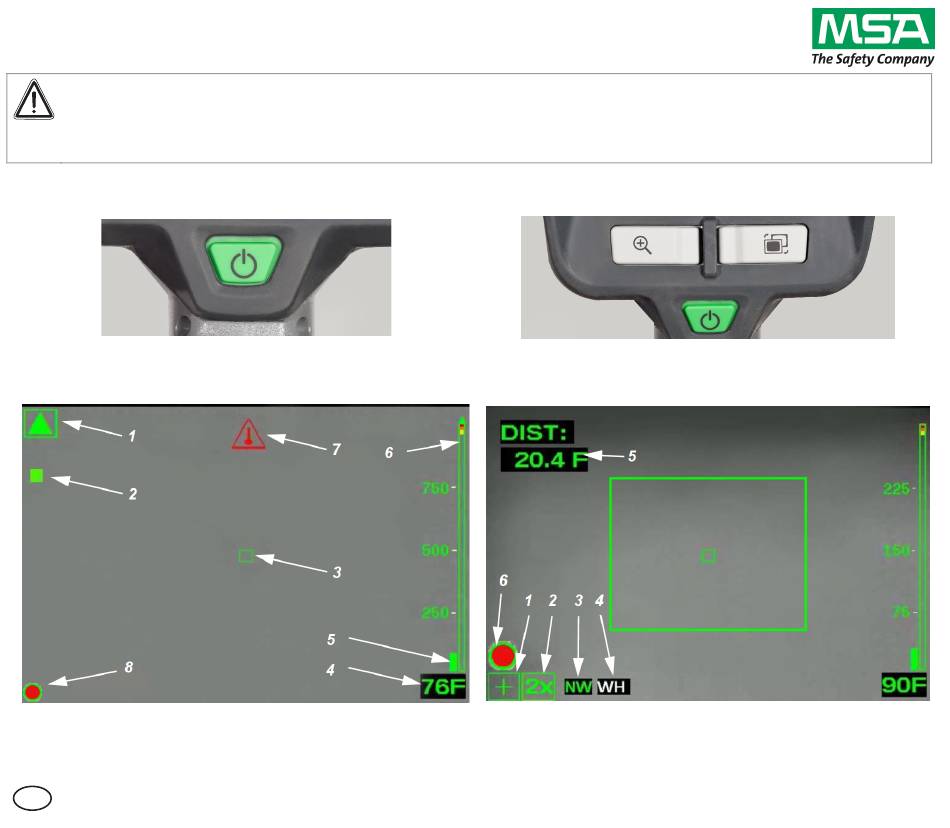

Indikatorer på skjermen (Alle modeller)
1 Lav sensitivitetsindikator
2 Lukkerindikator
3 Digitalt temperaturmål
4 Digital temp.-indikator
NO
Slå AV og PÅ
5 Temperaturindikatorsøyle
6 Fargereferansesøyle
7 Intern overtemp.-indikator
8 Opptaksikon
Ekstra knapper
Evolution 6000+ TIC og 6000 X TIC
ZOOM
Ekstra indikatorer på skjermen
Evolution 6000+ TIC og Evolution 6000 X TIC
1 Indikator for plussmodus
2 Zoomnivå-indikator (Plus)
3 Kompass (Plus)
PALETT
4 Indikator for fargepalett (Plus)
5 Områdesøker
6 Opptaksikon
Best.nr. 10127439/02
CR 800000029264
