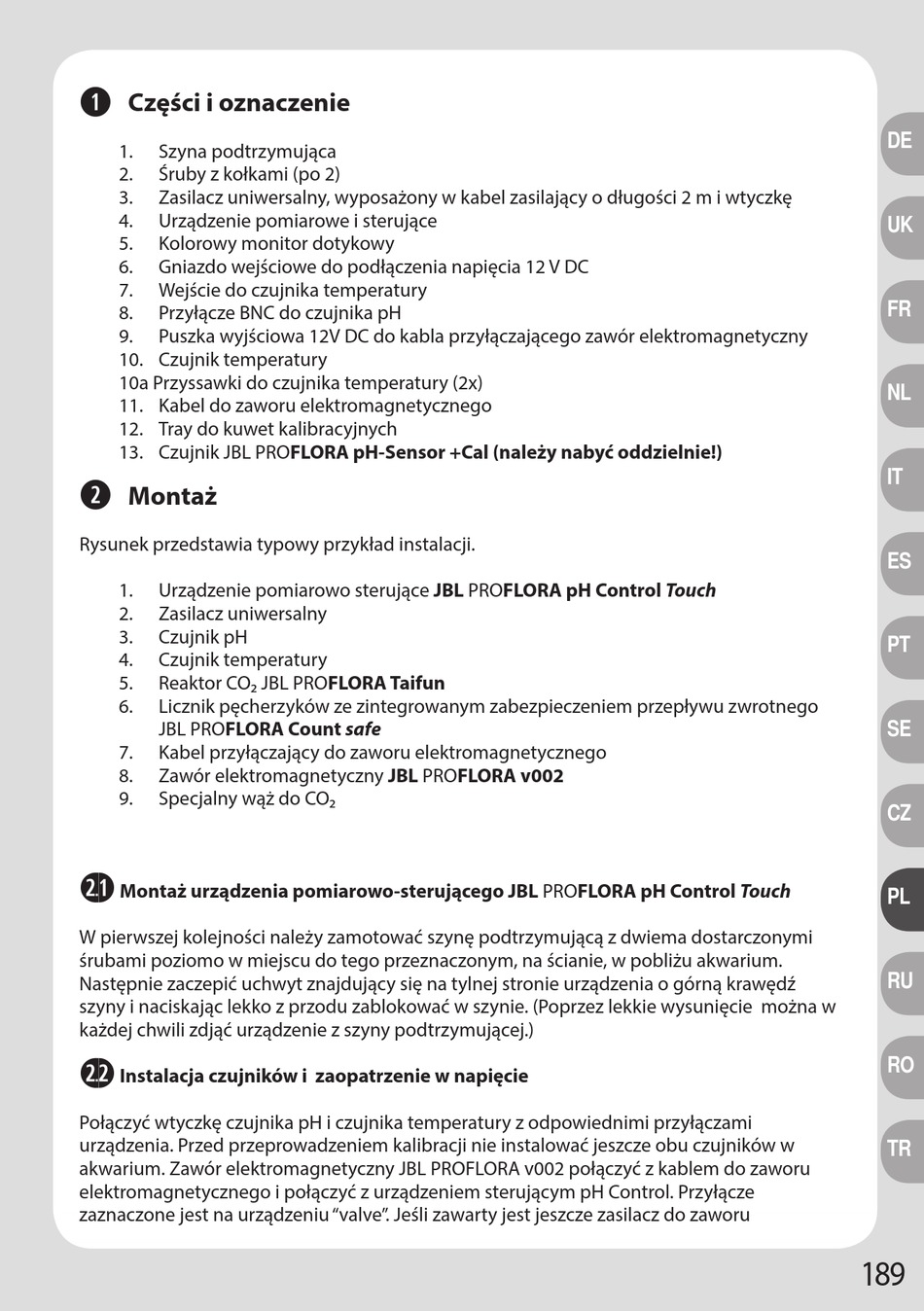

Części i oznaczenie

1. Szyna podtrzymująca
2. Śruby z kołkami (po 2)
3. Zasilacz uniwersalny, wyposażony w kabel zasilający o długości 2 m i wtyczkę
4. Urządzenie pomiarowe i sterujące
5. Kolorowy monitor dotykowy
6. Gniazdo wejściowe do podłączenia napięcia 12 V DC
7. Wejście do czujnika temperatury
8. Przyłącze BNC do czujnika pH
9. Puszka wyjściowa 12V DC do kabla przyłączającego zawór elektromagnetyczny
10. Czujnik temperatury
10a Przyssawki do czujnika temperatury (2x)
11. Kabel do zaworu elektromagnetycznego
12. Tray do kuwet kalibracyjnych
13. Czujnik JBL PROFLORA pH-Sensor +Cal (należy nabyć oddzielnie!)
Montaż

Rysunek przedstawia typowy przykład instalacji.
1. Urządzenie pomiarowo sterujące JBL PROFLORA pH Control Touch
2. Zasilacz uniwersalny
3. Czujnik pH
4. Czujnik temperatury
5. Reaktor CO₂ JBL PROFLORA Taifun
6. Licznik pęcherzyków ze zintegrowanym zabezpieczeniem przepływu zwrotnego
JBL PROFLORA Count safe
7. Kabel przyłączający do zaworu elektromagnetycznego
Zawór elektromagnetyczny JBL PROFLORA v002
8.
9. Specjalny wąż do CO₂
 
Montaż urządzenia pomiarowo-sterującego JBL PROFLORA pH Control Touch
W pierwszej kolejności należy zamotować szynę podtrzymującą z dwiema dostarczonymi
śrubami poziomo w miejscu do tego przeznaczonym, na ścianie, w pobliżu akwarium.
Następnie zaczepić uchwyt znajdujący się na tylnej stronie urządzenia o górną krawędź
szyny i naciskając lekko z przodu zablokować w szynie. (Poprzez lekkie wysunięcie można w
każdej chwili zdjąć urządzenie z szyny podtrzymującej.)
 
Instalacja czujników i zaopatrzenie w napięcie
Połączyć wtyczkę czujnika pH i czujnika temperatury z odpowiednimi przyłączami
urządzenia. Przed przeprowadzeniem kalibracji nie instalować jeszcze obu czujników w
akwarium. Zawór elektromagnetyczny JBL PROFLORA v002 połączyć z kablem do zaworu
elektromagnetycznego i połączyć z urządzeniem sterującym pH Control. Przyłącze
zaznaczone jest na urządzeniu "valve". Jeśli zawarty jest jeszcze zasilacz do zaworu
