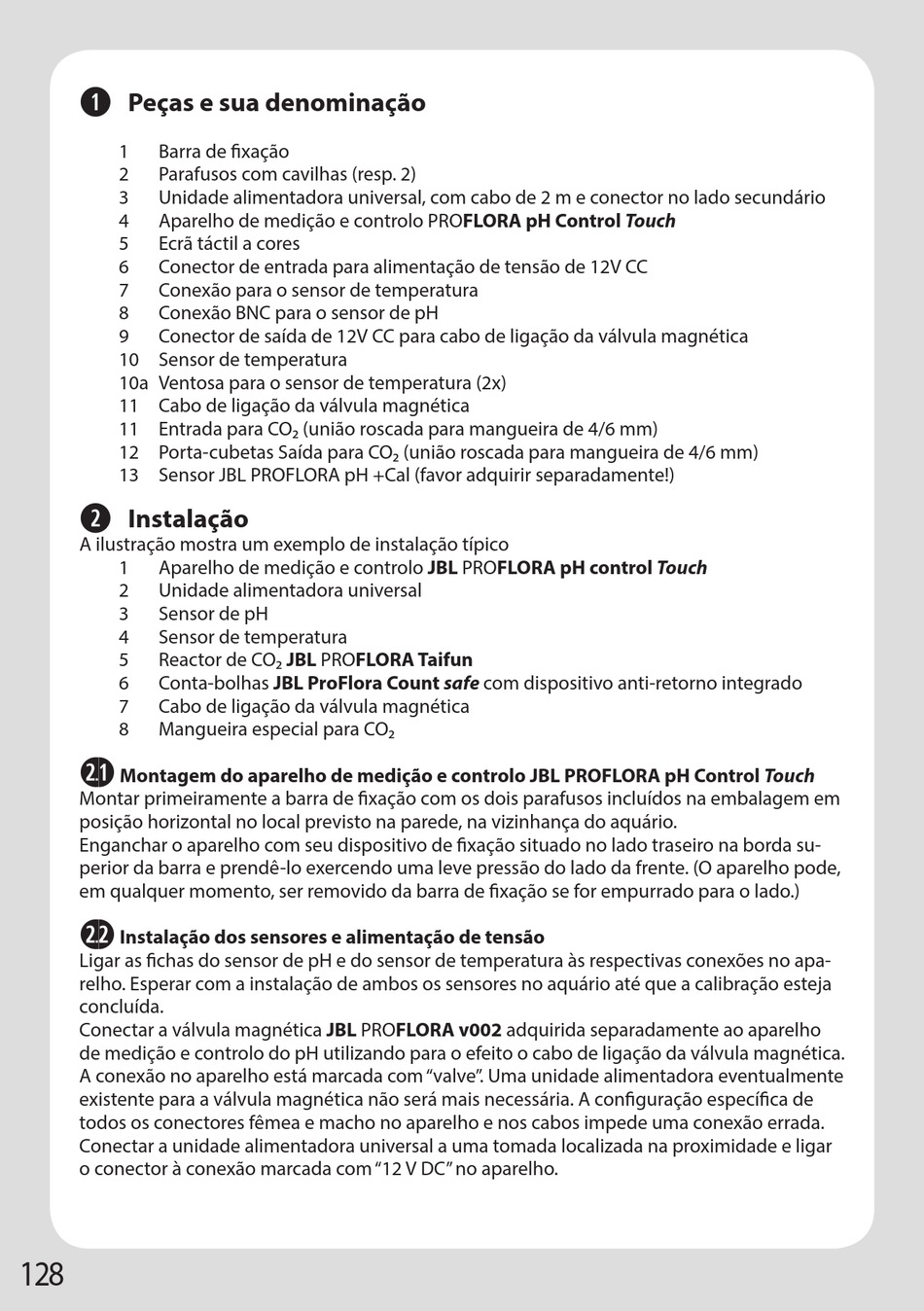

Peças e sua denominação

1 Barra de fixação
2 Parafusos com cavilhas (resp. 2)
3 Unidade alimentadora universal, com cabo de 2 m e conector no lado secundário
Aparelho de medição e controlo PROFLORA pH Control Touch
4
5 Ecrã táctil a cores
6 Conector de entrada para alimentação de tensão de 12V CC
7 Conexão para o sensor de temperatura
8 Conexão BNC para o sensor de pH
9 Conector de saída de 12V CC para cabo de ligação da válvula magnética
10 Sensor de temperatura
10a Ventosa para o sensor de temperatura (2x)
11 Cabo de ligação da válvula magnética
11 Entrada para CO₂ (união roscada para mangueira de 4/6 mm)
12 Porta-cubetas Saída para CO₂ (união roscada para mangueira de 4/6 mm)
13 Sensor JBL PROFLORA pH +Cal (favor adquirir separadamente!)
Instalação

A ilustração mostra um exemplo de instalação típico
Aparelho de medição e controlo JBL PROFLORA pH control Touch
1
2 Unidade alimentadora universal
3 Sensor de pH
4 Sensor de temperatura
Reactor de CO₂ JBL PROFLORA Taifun
5
6 Conta-bolhas JBL ProFlora Count safe com dispositivo anti-retorno integrado
7 Cabo de ligação da válvula magnética
8 Mangueira especial para CO₂
 
Montagem do aparelho de medição e controlo JBL PROFLORA pH Control Touch
Montar primeiramente a barra de fixação com os dois parafusos incluídos na embalagem em
posição horizontal no local previsto na parede, na vizinhança do aquário.
Enganchar o aparelho com seu dispositivo de fixação situado no lado traseiro na borda su-
perior da barra e prendê-lo exercendo uma leve pressão do lado da frente. (O aparelho pode,
em qualquer momento, ser removido da barra de fixação se for empurrado para o lado.)
 
Instalação dos sensores e alimentação de tensão
Ligar as fichas do sensor de pH e do sensor de temperatura às respectivas conexões no apa-
relho. Esperar com a instalação de ambos os sensores no aquário até que a calibração esteja
concluída.
Conectar a válvula magnética JBL PROFLORA v002 adquirida separadamente ao aparelho
de medição e controlo do pH utilizando para o efeito o cabo de ligação da válvula magnética.
A conexão no aparelho está marcada com "valve". Uma unidade alimentadora eventualmente
existente para a válvula magnética não será mais necessária. A configuração específica de
todos os conectores fêmea e macho no aparelho e nos cabos impede uma conexão errada.
Conectar a unidade alimentadora universal a uma tomada localizada na proximidade e ligar
o conector à conexão marcada com "12 V DC" no aparelho.
