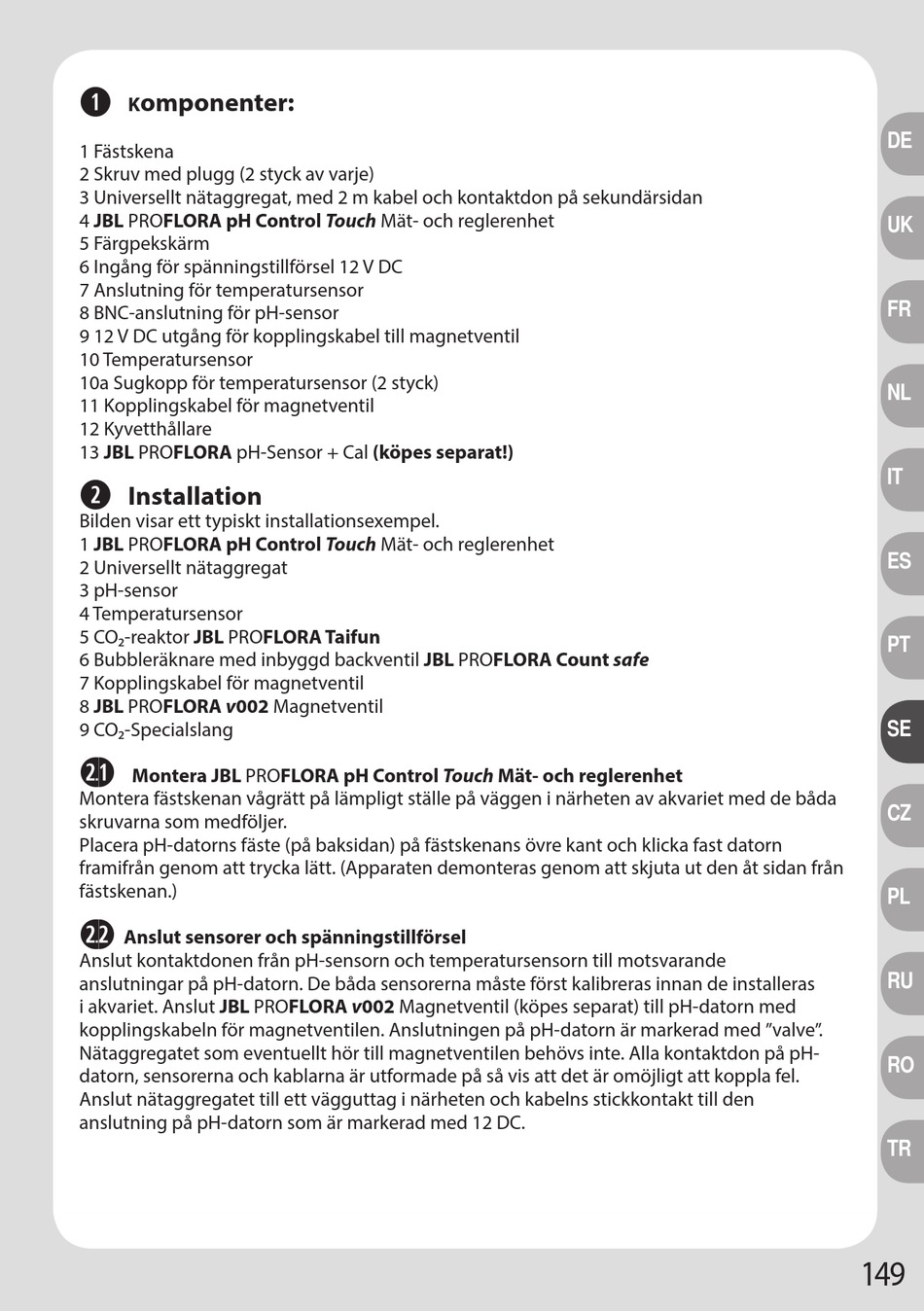

omponenter:

K
1 Fästskena
2 Skruv med plugg (2 styck av varje)
3 Universellt nätaggregat, med 2 m kabel och kontaktdon på sekundärsidan
4 JBL PROFLORA pH Control Touch Mät- och reglerenhet
5 Färgpekskärm
6 Ingång för spänningstillförsel 12 V DC
7 Anslutning för temperatursensor
8 BNC-anslutning för pH-sensor
9 12 V DC utgång för kopplingskabel till magnetventil
10 Temperatursensor
10a Sugkopp för temperatursensor (2 styck)
11 Kopplingskabel för magnetventil
12 Kyvetthållare
13 JBL PROFLORA pH-Sensor + Cal (köpes separat!)
Installation

Bilden visar ett typiskt installationsexempel.
1 JBL PROFLORA pH Control Touch Mät- och reglerenhet
2 Universellt nätaggregat
3 pH-sensor
4 Temperatursensor
5 CO₂-reaktor JBL PROFLORA Taifun
6 Bubbleräknare med inbyggd backventil JBL PROFLORA Count safe
7 Kopplingskabel för magnetventil
8 JBL PROFLORA v002 Magnetventil
9 CO₂-Specialslang
 
Montera JBL PROFLORA pH Control Touch Mät- och reglerenhet
Montera fästskenan vågrätt på lämpligt ställe på väggen i närheten av akvariet med de båda
skruvarna som medföljer.
Placera pH-datorns fäste (på baksidan) på fästskenans övre kant och klicka fast datorn
framifrån genom att trycka lätt. (Apparaten demonteras genom att skjuta ut den åt sidan från
fästskenan.)
 
Anslut sensorer och spänningstillförsel
Anslut kontaktdonen från pH-sensorn och temperatursensorn till motsvarande
anslutningar på pH-datorn. De båda sensorerna måste först kalibreras innan de installeras
i akvariet. Anslut JBL PROFLORA v002 Magnetventil (köpes separat) till pH-datorn med
kopplingskabeln för magnetventilen. Anslutningen på pH-datorn är markerad med "valve".
Nätaggregatet som eventuellt hör till magnetventilen behövs inte. Alla kontaktdon på pH-
datorn, sensorerna och kablarna är utformade på så vis att det är omöjligt att koppla fel.
Anslut nätaggregatet till ett vägguttag i närheten och kabelns stickkontakt till den
anslutning på pH-datorn som är markerad med 12 DC.
