Anschlüsse
(Fortsetzung)
■

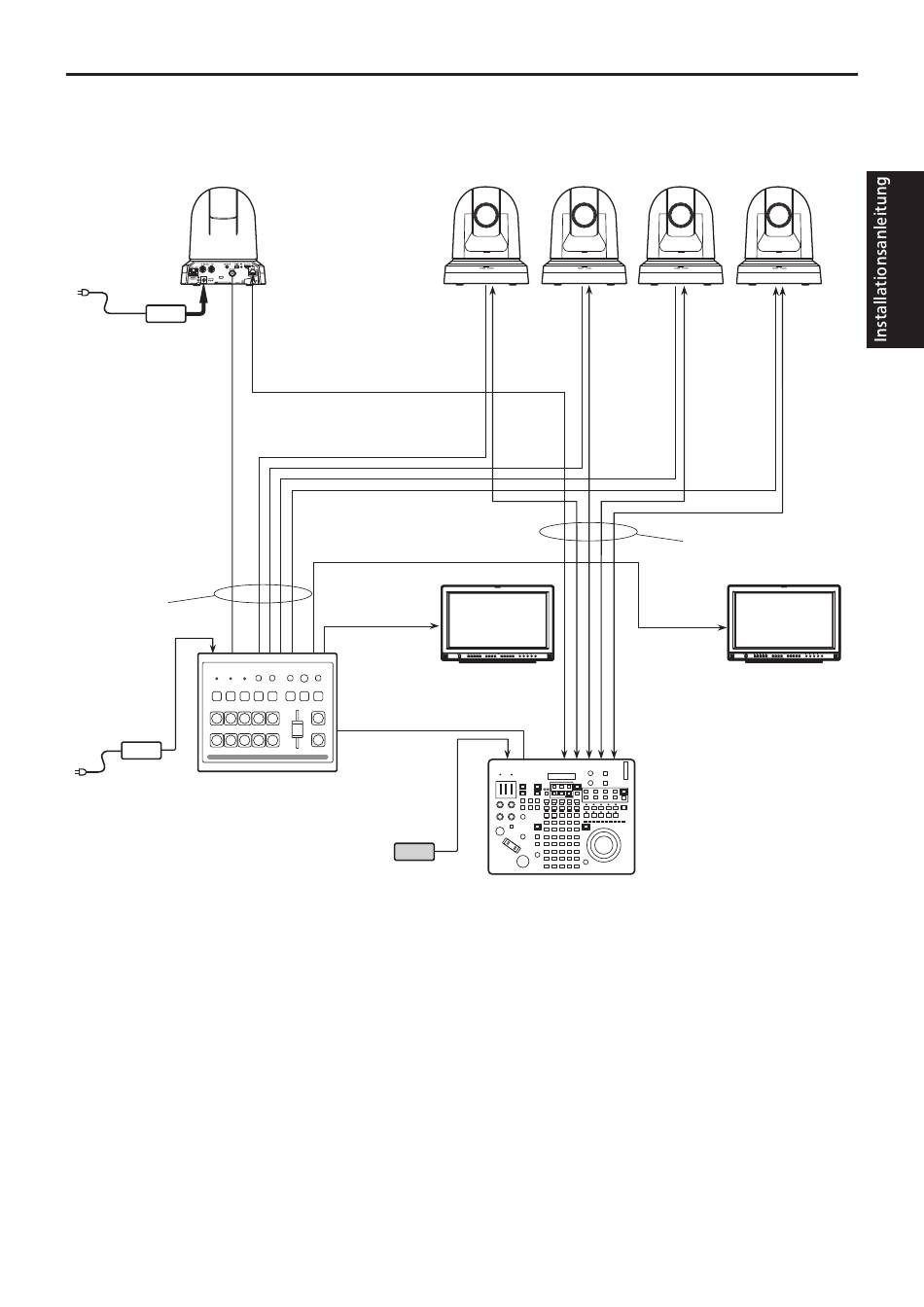

Systembeispiel 3 (Serielle Steuerung)
Integrierte HD-Kamera
AW-HE40S
Mitgeliefertes Netzgerät
SDI-
Videosignal
Mitgeliefertes
Netzgerät
Kompakter Live Switcher
● SDI-Ausgabe wird nur vom AW-HE40S unterstützt.
● Achten Sie darauf, dass es sich bei dem mit der RS-422-Buchse verbundenen LAN-Kabel um ein Straight-Kabel handelt.
RS-422-Buchse
Monitor 1
System TALLY
AW-HS50
Externes
Netzgerät
Integrierte HD-Kamera
AW-HE40S*
Monitor 2
Monitor
Kamera-Fernsteuergerät
AW-RP120
*: Das mit dem Gerät gelieferte Netzgerät ist in der
obigen Abbildung nicht enthalten.
Schwenk-Neigekopf/
Kamera-Steuersignale
(LAN-Kabel (Straight-Kabel))
Monitor
21 (G)
