Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und
bewahren Sie sie für späteres Nachschlagen auf.
● Gruppierung der Bedienungsanleitungen
<Grundlagen> (vorliegende Anleitung):
Diese Anleitung <Grundlagen> beschreibt die grundlegenden Bedienungsverfahren und die Installation.
Bitte nehmen Sie sich vor der Installation dieses Gerätes die Zeit, die Anleitung <Grundlagen> durchzulesen,
um die korrekte Installation des Gerätes zu gewährleisten.
Diese Anleitung <Grundlagen> ist auch als PDF-Datei in der mit dem Gerät gelieferten CD-ROM enthalten.
<Bedienungsverfahren und Einstellungen>:
Die Anleitung <Bedienungsverfahren und Einstellungen> beschreibt die Bedienung des Gerätes und die
Durchführung seiner Einstellungen.
Die Anleitung <Bedienungsverfahren und Einstellungen> ist als PDF-Datei in der mit dem Gerät gelieferten
CD-ROM enthalten.
● Zum Lesen der PDF-Dateien benötigen Sie Adobe
Die Software kann von der Website von Adobe Systems heruntergeladen werden.
Bedienungsanleitung

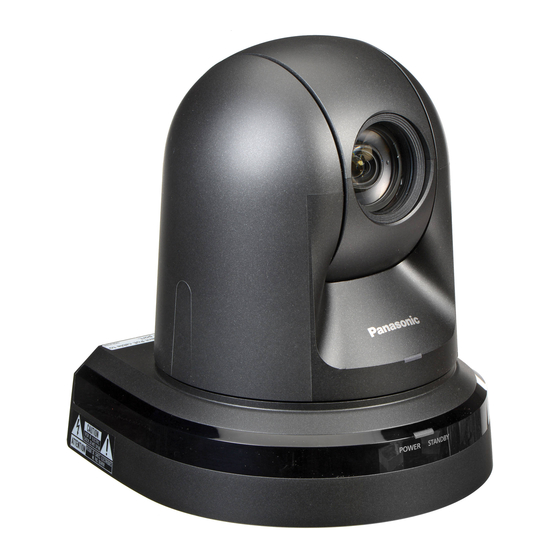

Integrierte HD-Kamera
AW-HE40HWE
Model Nr.
AW-HE40HKE
Model Nr.
AW-HE40SWE
Model Nr.
AW-HE40SKE
Model Nr.
Reader
.
®
®
<Grundlagen>
Mit Installationsanleitung
GERMAN
SQW0465
F0715TY0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic AW-HE40SWE
Inhaltszusammenfassung für Panasonic AW-HE40SWE
- Seite 1 Mit Installationsanleitung Integrierte HD-Kamera AW-HE40HWE Model Nr. AW-HE40HKE Model Nr. AW-HE40SWE Model Nr. AW-HE40SKE Model Nr. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie sie für späteres Nachschlagen auf. ● Gruppierung der Bedienungsanleitungen <Grundlagen>...
-
Seite 2: Abkürzungen
Verletzung der Exportgesetze ist ausdrücklich verboten. Dieses Produkt enthält die folgende Software: (1) unabhängig von oder für Panasonic Corporation entwickelte Software, (2) Software, die Dritten gehört und an Panasonic Corporation Abbildungen und Bildschirmanzeigen im lizenziert ist, Handbuch (3) Software, die unter GNU General Public License, Version 2.0 (GPL V2.0) lizenziert ist,... -
Seite 3: Inhaltsverzeichnis
Inhalt Installationsanleitung Bitte lesen Sie zuerst diesen Hinweis! Anschlüsse Anschlüsse an einen HD-Monitor Installationshinweise Anschließen eines Steuergeräts (AW-RP50/ Installations- und Anschlussverfahren des Gerätes AW-RP120) (Beispiel für IP-Verbindungen) Bei Verwendung der Halterung WV-Q105A (Sonderzubehör) Systembeispiel 1 (Anschluss an ein handelsübliches Steuergerät, RS-232C-Daisy- Abmontieren der Kamera Chain-Anschluss) Freistehende Installation... -
Seite 4: Bitte Lesen Sie Zuerst Diesen Hinweis
VORSICHT: Um Verletzungen zu verhüten, muss dieser Apparat Diese Kamera ist nur für den Einsatz mit der gemäß der Installationsanleitung sicher am Boden mitgelieferten Montagehalterung und der Panasonic bzw. an der Wand befestigt werden. Decken-Direktmontagehalterung WV-Q105A vorgesehen. Wird die Kamera mit anderen Apparaten verwendet, WARNUNG: kann es zu Instabilität kommen, die Verletzungen... -
Seite 5: Installationshinweise
Installationshinweise Panasonic übernimmt keine Verantwortung für bei der Installation aufgetretene Unfälle oder Schäden, wenn die Anleitung in diesem Handbuch nicht befolgt wurde. Hinweis für Installationspersonal Um eine ordnungsgemäße und sichere Installation zu gewährleisten, sind die “Installationsanleitung” genau zu beachten. Der Abschnitt “Bitte lesen Sie zuerst diesen Hinweis!” (Seite 4) dieses Handbuchs enthält wichtige Informationen und ist unbedingt zu beachten. - Seite 6 Installationshinweise (Fortsetzung) Verwenden Sie unbedingt die vorgeschriebenen Netzschalter Halterungen und Schrauben zur Installation der Kamera. Dieses Gerät besitzt keinen Ein-Aus-Schalter. Die ● Verwenden Sie keine anderen Montageverfahren als die Stromversorgung wird eingeschaltet, sobald sein Netzstecker angegebenen für das Gerät. an eine Netzsteckdose angeschlossen wird. ●...
-
Seite 7: Installations- Und Anschlussverfahren Des Gerätes
Installations- und Anschlussverfahren des Gerätes Lesen Sie unbedingt die Abschnitte “Bitte lesen Sie zuerst diesen Hinweis!” (Seite 4) und “Installationshinweise” (Seiten 5 bis 6) durch. Das hier beschriebene Verfahren betrifft die hängende Installation des Gerätes an einer Überkopffläche, doch die gleichen Schritte gelten auch für eine freistehende Installation. - Seite 8 Installations- und Anschlussverfahren des Gerätes (Fortsetzung) Montieren Sie die Montagehalterung an der Installationsfläche. ● Verwenden Sie die mit dem Gerät gelieferten Halterungs-Befestigungsschrauben (M4, Bindekopf: 10 mm lang). ● Um das korrekte Anzugsmoment zu erzielen, ziehen Sie die Schrauben mit den angegebenen Werkzeugen fest. Schraubendurchmesser Anzugsmoment 1,47 N ·...
- Seite 9 Installations- und Anschlussverfahren des Gerätes (Fortsetzung) Montieren Sie das Gerät. ● Richten Sie das Positionsprüfloch auf die Statusanzeigelampe aus. ● Richten Sie die Löcher in der Kamera-Haupteinheit zur Anbringung der Bodenplatte auf die Vorsprünge an der Montagehalterung zur Anbringung der Kamera aus, drücken Sie die Kamera fest auf die Halterung, und drehen Sie die Haupteinheit um etwa 15 Grad in Pfeilrichtung.
- Seite 10 Installations- und Anschlussverfahren des Gerätes (Fortsetzung) Schließen Sie die Kabel an die Anschlüsse der Rückwand an. Sichern Sie das Netzgerätekabel mit der Kabelbride. [AW-HE40H] ● Sicherung des Netzgerätekabels A Die Kabelbride locker befestigen. Netzgerätekabel Kabelbride LAN-Kabel RS-232C-Kabel HDMI-Kabel LAN-Kabel (für RS-422) Die Kabelbride im oben gezeigten Bereich locker befestigen.
-
Seite 11: Bei Verwendung Der Halterung Wv-Q105A (Sonderzubehör)
Installations- und Anschlussverfahren des Gerätes (Fortsetzung) ■ Bei Verwendung der Halterung WV-Q105A (Sonderzubehör) Es wird empfohlen, eine Inspektionsöffnung oder einen Raum für Zugangszwecke am Installationsort der Ausrüstung freizuhalten, um die Installation und die Kabelanschlussarbeiten zu erleichtern. Bevor Sie die Montagehalterung anbringen, prüfen Sie, ob der Installationsort stabil genug ist, um dem Gesamtgewicht (ca. - Seite 12 Installations- und Anschlussverfahren des Gerätes (Fortsetzung) Bei Installation des Gerätes an einer Wand (Installationsbeispiel) Bevor Sie fortfahren, stellen Sie eine L-förmige Montagevorrichtung her, und befestigen Sie die Vorrichtung sicher an der Wand, an der das Gerät installiert werden soll. WICHTIG ●...
-
Seite 13: Abmontieren Der Kamera
Abmontieren der Kamera Schalten Sie den Leistungsschalter und die Stromversorgung aus. Trennen Sie die Kabel ab. Trennen Sie das Netzkabel, das Videokabel und das Steuerkabel usw. ab. Entfernen Sie die Haupteinheit-Befestigungsschraube, mit der Gerät und Montagehalterung gesichert sind. Drücken Sie das Gerät in Pfeilrichtung (A). Drehen Sie es um ca. 15 Grad von der Montageposition in Pfeilrichtung (B), und nehmen Sie es ab (C). -
Seite 14: Freistehende Installation (Mit Verwendung Der Montagehalterung)
Freistehende Installation (mit Verwendung der Montagehalterung) Befolgen Sie die gleichen Schritte wie bei hängender Installation des Gerätes an einer Überkopffläche (Seiten 7 bis 10). Überprüfen Sie den Montageplatz. Hinweis ● Überprüfen Sie sorgfältig den Installationsort des Gerätes, wie bei hängender Installation an einer Überkopffläche, und entscheiden Sie dann, ob das Gerät an diesem Ort installiert werden kann. - Seite 15 Freistehende Installation (mit Verwendung der Montagehalterung) (Fortsetzung) Überprüfen Sie die Montage. Schließen Sie die Kabel an die Anschlüsse der Rückwand an. [AW-HE40H] ● Sicherung des Netzgerätekabels A Die Kabelbride locker befestigen. Kabelbride LAN-Kabel (für RS-422) HDMI-Kabel Die Kabelbride im oben gezeigten Bereich locker befestigen.
-
Seite 16: Freistehende Installation (Ohne Verwendung Der Montagehalterung)
Freistehende Installation (ohne Verwendung der Montagehalterung) ■ Bei Installation des Gerätes auf einem Tisch Stellen Sie das Gerät flach auf die Oberfläche. Hinweise ● Installieren Sie das Gerät an einem stabilen Ort, der stoßunempfindlich ist. Wird das Gerät an einem stoßempfindlichen Ort installiert, kann es zu Zittern der vom Gerät aufgenommenen Bilder kommen. -
Seite 17: Anschlüsse
Anschlüsse ■ Anschlüsse an einen HD-Monitor Integrierte HD-Kamera AW-HE40 Mitgeliefertes Netzgerät Mitgeliefertes Netzgerät HDMI-Signal (nur AW-HE40H) SDI-Signal (nur AW-HE40S) HD-Monitor Drahtlose Fernbedienung (Sonderzubehör) Bis zu vier Geräte können mit einer Fernbedienung gesteuert werden. 17 (G) -
Seite 18: Anschließen Eines Steuergeräts (Aw-Rp50/Aw-Rp120) (Beispiel Für Ip-Verbindungen)
Anschlüsse (Fortsetzung) ■ Anschließen eines Steuergeräts (AW-RP50/AW-RP120) (Beispiel für IP-Verbindungen) LAN-Kabel Schwenk-Neigekopf/ Kamera-Steuersignale Integrierte HD-Kamera AW-HE40 Kamera-Fernsteuergerät HDMI/SDI-Videosignal AW-RP50 SIGNAL GND POWER TO PAN/TILT HEAD 12V IN TALLY/GPI BOOT Monitor Mitgeliefertes Netzgerät Mitgeliefertes Netzgerät Kamera-Fernsteuergerät AW-RP120 Externes Netzgerät ● Das Gerät erkennt automatisch das mit der LAN-Buchse verbundene Straight- oder Crossover-Kabel. 18 (G) - Seite 19 Anschlüsse (Fortsetzung) ■ Systembeispiel 1 (Anschluss an ein handelsübliches Steuergerät, RS-232C-Daisy-Chain-Anschluss) Integrierte HD-Kamera AW-HE40* Bis zu 7 Handelsübliches Steuergerät RS-232C-Buchse RS-232C-Buchse Mitgeliefertes Netzgerät Mitgeliefertes Netzgerät Mitgeliefertes Netzgerät * Sie können bis zu sieben Kameras an ein Steuergerät anschließen. ● Konfigurieren Sie die Wartungsschalter an der Geräteunterseite. Weitere Informationen zu den Wartungsschaltern finden Sie unter “Wartungsschaltereinstellungen”...
-
Seite 20: Systembeispiel 2 (Anschluss An Ein Handelsübliches Steuergerät, Rs-422-Anschluss)
Anschlüsse (Fortsetzung) ■ Systembeispiel 2 (Anschluss an ein handelsübliches Steuergerät, RS-422-Anschluss) Integrierte HD-Kamera RS-422-Kommunikationsanschluss AW-HE40 Handelsübliches Steuergerät Mitgeliefertes Netzgerät ● Konfigurieren Sie die Wartungsschalter an der Geräteunterseite. Weitere Informationen zu den Wartungsschaltern finden Sie unter “Wartungsschaltereinstellungen” (Seite 39). Kameraadresseinstellung Stellen Sie auf AUTO oder auf 1 bis 7 ein. (standardmäßige serielle (Stellen Sie die Adressnummern so ein, dass diese sich nicht duplizieren.) Kommunikation) -
Seite 21: Systembeispiel 3 (Serielle Steuerung)
Anschlüsse (Fortsetzung) ■ Systembeispiel 3 (Serielle Steuerung) Integrierte HD-Kamera Integrierte HD-Kamera AW-HE40S AW-HE40S* RS-422-Buchse Mitgeliefertes Netzgerät Schwenk-Neigekopf/ Kamera-Steuersignale (LAN-Kabel (Straight-Kabel)) SDI- Videosignal Monitor 1 Monitor 2 Monitor Monitor Mitgeliefertes System TALLY Netzgerät Kompakter Live Switcher AW-HS50 Externes Netzgerät Kamera-Fernsteuergerät AW-RP120 *: Das mit dem Gerät gelieferte Netzgerät ist in der obigen Abbildung nicht enthalten. -
Seite 22: Systembeispiel 4 (Ip-Steuerung)
Anschlüsse (Fortsetzung) ■ Systembeispiel 4 (IP-Steuerung) Integrierte HD-Kamera Integrierte HD-Kamera AW-HE40S AW-HE40S* IP-Videodisplay Mobiles Mitgeliefertes Terminal Netzgerät Drahtlos- Zugangspunkt SDI-Videosignal LAN-Kabel IP-Videodisplay Monitor 2 Switching-Hub Monitor 1 LAN-Kabel (Straight-Kabel) Monitor Monitor Mitgeliefertes Kompakter Live Switcher Netzgerät AW-HS50 Mitgeliefertes Kamera-Fernsteuergerät Netzgerät AW-RP50 *: Das mit dem Gerät gelieferte Netzgerät ist in der obigen Abbildung nicht enthalten. -
Seite 23: Systembeispiel 5 (Infrarot-Ausgangsanschluss)
Anschlüsse (Fortsetzung) ■ Systembeispiel 5 (Infrarot-Ausgangsanschluss) Sie können die Kamera bedienen, indem Sie die Infrarot-Fernbedienung eines handelsüblichen Steuergeräts auf sie richten. Netzwerkkamera-Steuersignal Handelsübliches RS-232C-Kabel Integrierte HD-Kamera Steuergerät (mit Infrarot- AW-HE40 Fernbedienungssignalen) RS-232C-Buchse RS-232C-Buchse Mitgeliefertes Netzgerät Monitor Infrarot-Fernbedienung im Lieferumfang eines handelsüblichen Steuergeräts enthalten ●... -
Seite 24: Systembeispiel 7 (Usb-Anschluss, Webcam)
Anschlüsse (Fortsetzung) ■ Systembeispiel 7 (USB-Anschluss, Webcam) Integrierte HD-Kamera AW-HE40 Kommunikationssoftware (Sonderzubehör) Mitgeliefertes Mikrofon Netzgerät USB-Kabel (Typ A/Mini-B) ● Verwenden Sie ein mit der USB 2.0-Spezifikation kompatibles USB-Kabel. Schließen Sie einen Mini-B-Steckverbinder an das Gerät an. ● Der Prioritätsmodus des Geräts muss auf “USB” eingestellt sein. Einzelheiten hierzu finden Sie unter “Registerkarte Prioritätsmodus [Priority Mode]”... -
Seite 25: Maßzeichnungen
Maßzeichnungen Einheit: mm AW-HE40H AW-HE40S 25 (G) -
Seite 26: Bitte Lesen Sie Zuerst Diesen Hinweis
Bitte lesen Sie zuerst diesen Hinweis! WARNUNG: VORSICHT: • Zur Reduzierung der Gefahr von Brand und Um eine ausreichende Belüftung zu gewährleisten, elektrischem Schlag dieses Gerät weder Nässe dieses Gerät nicht in einem Bücherregal, noch Feuchtigkeit aussetzen. Einbauschrank oder an einem anderen engen •... - Seite 27 Bitte lesen Sie zuerst diesen Hinweis! (Fortsetzung) EMV-HINWEIS FÜR DEN KÄUFER/ANWENDER DES GERÄTS 1. Anwendbare Standards und Betriebsumgebung Dieses Gerät entspricht: • Standards EN55103-1 und EN55103-2 und • elektromagnetische Umgebung, E4. In einem Wohn-, Handels-, Leichtindustrie- und städtischen Außenumfeld kann dieses Gerät Funkstörungen verursachen.
- Seite 28 Bitte lesen Sie zuerst diesen Hinweis! (Fortsetzung) Hergestellt von: Panasonic Corporation, Osaka, Japan Name und Adresse des Importeurs gemäß EU-Bestimmungen: Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Deutschland 28 (G)
-
Seite 29: Vor Dem Gebrauch
● Durch Panasonics proprietäres Format für die serielle OS X v10.9 Kommunikation kann das Gerät ebenfalls an ein Kamera- Safari 7.1 Steuergerät von Panasonic angeschlossen werden. OS X v10.10 Safari 8.0 ● Da das Gerät Standardformate für die serielle Kommunikation unterstützt, ist ein Anschluss an ein iPhone / iPad / iPod touch handelsübliches Steuergerät möglich. -
Seite 30: Haftungsausschluss
Vor dem Gebrauch (Fortsetzung) H Haftung für aufgenommene Inhalte WICHTIG Panasonic übernimmt keine Haftung für Schäden, die ● Wird die erforderliche PC-Umgebung nicht bei Problemen direkt oder indirekt durch den Verlust bereitgestellt, kann es zu einer verlangsamten von Aufnahmen oder Editiermaterial entstanden sind, Darstellung von Bildern auf dem Bildschirm und leistet keinen Ersatz für verlorenes Material,... -
Seite 31: Eigenschaften
Bildwiedergabe für zahlreiche Zwecke ermöglicht, erhältlichen Kameras und Schwenk-/Neigekopfsystemen wie etwa die High Dynamic Range-Funktion (HDR) von Panasonic Corporation eingesetzt werden, so dass und die Dynamic Range Stretch-Funktion (DRS), die ein bestehendes System ausgenutzt werden kann, um ein Überbelichtung und Verlust von Dunkeldetail ausgleichen, noch flexibleres System zusammenzustellen. - Seite 32 Verwackelung reduziert. Einfache Verbindungen und Einstellungen dank der IP-Steuerung ● Bis zu hundert Geräte können über IP-Verbindung mit einem Panasonic-Steuergerät (AW-RP50, AW-RP120 und AK-HRP200) gesteuert werden. (Die maximale Länge der LAN-Kabel beträgt 100 m.) ● Durch automatische Erkennung der IP-Adressen und Änderung ihrer Zuordnung können die bisherigen...
-
Seite 33: Unterstützte Steuergeräte
● AK-HRP200: Ver 4.10-00-0.00 oder höher ● Wenn die Version älter ist, ist eine Aktualisierung erforderlich. Einzelheiten zur Aktualisierung erhalten Sie auf der Support-Seite der folgenden Website. http://pro-av.panasonic.net/ ● Einzelheiten zum AW-RP555 und AW-RP655 finden Sie auf Seite 23 in <Bedienungsverfahren und Einstellungen>. Zubehör Prüfen Sie nach, ob die folgenden Zubehörteile vollzählig vorhanden sind. -
Seite 34: Vorsichtsmaßnahmen Zum Betrieb
Vorsichtsmaßnahmen zum Betrieb Nehmen Sie unter geeigneten Bei Verwendung der Automatikfunktionen ● Wenn “Full Auto” als Einstellung für “Scene” im Kameramenü Beleuchtungsverhältnissen auf. Um Bilder mit angenehmen Farben zu erzeugen, nehmen gewählt worden ist, werden beispielsweise alle automatischen Sie unter geeigneten Beleuchtungsverhältnissen auf. Einstellungen eingeschaltet, und manuelle Operationen sind für Beim Aufnehmen unter Leuchtstofflampenlicht erscheinen manche Posten nicht mehr möglich. - Seite 35 Vorsichtsmaßnahmen zum Betrieb (Fortsetzung) Farbbalken Richten Sie die Kamera nicht direkt auf die Sonne oder einen Laserstrahl, ganz gleich, ob sie eingeschaltet ist Farbbalken dienen zur Einstellung der Farbphase, und die oder nicht. Breite und Position dieser Balken können von anderen Modellen abweichen.
-
Seite 36: Info Zur Drahtlosen Fernbedienung (Sonderzubehör)
Info zur drahtlosen Fernbedienung (Sonderzubehör) ● Falls das Gerät in der Nähe einer Leuchtstofflampe, eines Dieses Gerät kann mit einer getrennt erhältlichen Plasmamonitors oder anderer derartiger Produkte installiert drahtlosen Fernbedienung (Modellnummer: AW-RM50G) oder direktem Sonnenlicht ausgesetzt wird, können die ferngesteuert werden. Effekte des Lichts eine Steuerung des Gerätes über die Überprüfen Sie die folgenden Punkte, bevor Sie die drahtlose Fernbedienung unmöglich machen. -
Seite 37: Teile Und Ihre Funktionen
Teile und ihre Funktionen ■ Kameraeinheit Montagehalterung für Installationsfläche (mitgeliefertes Zubehör) Befestigen Sie diese Halterung an der Installationsfläche, und bringen Sie dann die Kamera-Haupteinheit an der Halterung an. Fallschutzdraht Ziehen Sie den Draht aus der Bodenplatte der Kamera- Haupteinheit heraus, und befestigen Sie ihn am Haken der Montagehalterung. - Seite 38 Teile und ihre Funktionen (Fortsetzung) LAN-Anschluss für IP-Steuerung RS-422-Buchse [RS-422] [LAN ACT/LINK] Dieser RS-422-Anschluss (RJ-45) wird verbunden, um serielle Steuerung von einem externen Gerät auf das Dieser LAN-Anschluss (RJ-45) wird verbunden, um IP-Steuerung von einem externen Gerät auf das Gerät Gerät auszuüben.
- Seite 39 Kommunikation aktiviert. format serielle Kommunikation Wenn dieser Schalter auf OFF gestellt ist, dann ist Kommunikation die proprietäre serielle Kommunikation von Panasonic Immer auf OFF belassen (dient zur aktiviert. Werkseinstellung) SW6 Infrarot-Ausgang Deaktivieren Aktivieren (3) SW5: Wartungsschalter Kommunikations-...
-
Seite 40: Drahtlose Fernbedienung (Sonderzubehör)
Teile und ihre Funktionen (Fortsetzung) ■ Drahtlose Fernbedienung Taste MENU Jedes Mal, wenn diese Taste 2 Sekunden lang gedrückt (Sonderzubehör) wird, wird zwischen Anzeigen und Schließen des Kameramenüs des Gerätes umgeschaltet. Wird die Taste während der Anzeige eines Menüs kurz gedrückt (weniger als 2 Sekunden), wird die Einstellungsänderung aufgehoben. - Seite 41 Teile und ihre Funktionen (Fortsetzung) Taste M/FOCUS Taste PRESET/LIMIT Diese Taste wird zur manuellen Einstellung des Diese Taste dient der Registrierung der Einstellungen in den Vorwahlspeicherplätzen oder der Festlegung bzw. Objektivfokus verwendet. Die Tasten FOCUS ([F] und [N]) werden zur Durchführung Aufhebung der Begrenzungen.
-
Seite 42: Einstellen Der Fernbedienungskennung
Einstellen der Fernbedienungskennung Die drahtlose Fernbedienung (Sonderzubehör) kann bis zu vier Geräte steuern. Durch Einstellung einer Kennnummer wird festgelegt, welches Gerät bei Betätigung der Taste [CAM1], [CAM2], [CAM3] oder [CAM4] an der drahtlosen Fernbedienung gewählt wird. ● Wenn Sie mehrere dieser Geräte über drahtlose Fernbedienungen steuern, stellen Sie für jedes Gerät eine andere Fernbedienungskennung ein. -
Seite 43: Netzwerkeinstellungen [Bei Verwendung Von Windows]
Netzwerkeinstellungen [Bei Verwendung von Windows] ■ ■ Installieren der Software Einrichten der Geräteeinstellungen mit der Lesen Sie unbedingt zuerst die Datei “Readme.txt” auf der mit dem Gerät gelieferten CD-ROM durch, bevor Sie sich Software “Easy IP Setup” anschicken, die Software zu installieren. Die auf das Netzwerk des Gerätes bezogenen Einstellungen können mithilfe der mitgelieferten Software “Easy IP Setup”... - Seite 44 Netzwerkeinstellungen [Bei Verwendung von Windows] (Fortsetzung) Geben Sie die Netzwerkposten ein, und klicken Starten Sie die Software “Easy IP Setup”. Sie auf die Schaltfläche [Save]. Klicken Sie auf die Schaltfläche [Search]. Klicken Sie auf die MAC-Adresse/IPv4-Adresse Hinweise der einzustellenden Kamera, und klicken Sie ●...
-
Seite 45: Bezüglich Der Plug-In-Betrachtersoftware
Netzwerkeinstellungen [Bei Verwendung von Windows] (Fortsetzung) ■ Bezüglich der Plug-in- Betrachtersoftware Um IP-Bilder des Geräts auf einem Webbrowser ansehen zu können, muss die Plug-in-Betrachtersoftware “Network Camera View 4S” (ActiveX ® ) auf Ihrem PC installiert sein. ● Wenn Sie den Live-Bildschirm [Live] zum ersten Mal auf dem PC anzeigen, wird ein Installationsbildschirm für die Plug-in-Betrachtersoftware (ActiveX) eingeblendet. -
Seite 46: Fehlersuche
Fehlersuche ● Betrieb Symptom Ursachen und Abhilfemaßnahmen Seitenverweise ● Ist das Netzgerät einwandfrei an die Netzsteckdose ––– angeschlossen? ● Ist der Netzstecker des Netzgerätes korrekt angeschlossen? ––– ● Sind das Netzwerkkabel für die PoE+ (IEEE802.3at)-kompatible Kein Strom Seite 32 Stromversorgung richtig angeschlossen? ●... - Seite 47 Fehlersuche (Fortsetzung) Symptom Ursachen und Abhilfemaßnahmen Seitenverweise ● Ist das Gerät korrekt mit dem Steuergerät verbunden? Seiten 18 bis 23 Siehe die Bedienungsanleitung des Steuergerätes. ● Die Benutzerautorisierung muss auf OFF gesetzt werden, <Bedienungsverfahren wenn die Kamera-Fernsteuergeräte AW-RP50, AW-RP120 und Steuerung mit dem und Einstellungen>...
-
Seite 48: Technische Daten
AUSGÄNGE 160 mm x 186 mm x 166 mm [ohne Vorsprünge, Decken- Videoausgang Direktmontagehalterung] [AW-HE40H] Gehäuse: HDMI: HDMI-Buchse [AW-HE40HWE], [AW-HE40SWE] ● HDCP wird nicht unterstützt. Perlweiß ● VIERA Link wird nicht [AW-HE40HKE], [AW-HE40SKE] unterstützt. Metallic-Schwarz [AW-HE40S] Unterstützte Steuergeräte: HD SDI OUT:... - Seite 49 Technische daten (Fortsetzung) ■ FUNKTIONEN UND LEISTUNG Gamma: Off, Normal (Low, Mid, High), Cinema [Kameraeinheit] Weißabgleich: AWB A, AWB B, ATW, 3200K, Bildsensoren: 1/2,3-Typ-MOS 5600K, VAR (2400K bis 9900K) Objektiv: Motorgetriebener 30x-Zoom, F1.6 Farbsättigungsregelung: bis F4.7 (f=4,3 mm bis 129 mm; ±3 Stufen 35-mm-Entsprechung: 31,6 mm bis 962,0 mm)
- Seite 50 Technische daten (Fortsetzung) [Schwenk-/Neigekopfeinheit] [SD-Karten Aufnahme] Konform mit MPEG-4 AVC-Dateinorm (.MP4) Installationsmethode: Freistehend (Desktop) oder hängend (Hanging) Videokompressionsformat: ● Um die Sicherheit zu MPEG-4 AVC/H.264 High Profile gewährleisten, muss das Gerät mit der mitgelieferten Audiokompressionsformat: Montagehalterung befestigt AAC-LC (48 kHz, 16 Bit, 2 Kanäle, werden.
- Seite 51 Technische daten (Fortsetzung) ■ Netzgerät VSK0818 Eingäng: 100 V bis 240 V Wechselstrom, 1,2 A bis 0,6 A, 50/60 Hz Ausgänge: 12 V Gleichspannung, 2,0 A, 24 W ist die Sicherheitsinformation. Gewicht: Ca. 260 g Abmessungen (B x H x T): 124 mm x 28,2 mm x 60 mm SAE0011B Eingäng:...
-
Seite 52: Index
Index AK-HRP200 ..............33 PoE+ ................. 32 Ausgabeformat ..............49 PoE+-kompatibler Switching-Hub ........23 AW-HS50 ..............21, 22 AW-RM50G ..............33, 36 AW-RP50 .............. 18, 22, 33 RS-232C-Kabel ............10, 15 AW-RP120 ............18, 21, 33 SDI-Kabel ..............10, 15 Bildstabilisierung ............... - Seite 53 Memo 53 (G)
- Seite 54 Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Web Site: http://www.panasonic.com © Panasonic Corporation 2015...
