Sicherheits- und Betriebsanleitung
Übersicht
Lesen Sie bitte vor Installation, Betrieb, Reparatur
und Wartung der Maschine bzw. vor dem Wechsel
von Zubehör die Sicherheitshinweise und die
Betriebsanleitung sorgfältig durch, um
Unfallrisiken, die mit ernsthaften Verletzungen
oder Lebensgefahr verbunden sein können, zu
vermeiden.
Konstruktion und Funktion
Der SMART verfügt über einen integrierten
Frequenzumformer und einen elektrischen
Innenrüttler für die Betonverdichtung. Eine hiervon
abweichende Verwendung ist nicht zulässig.
Die elektronischen Bauteile des SMART bestehen
aus mit Harz vergossenen Komponenten, die einen
optimalen Schutz gewährleisten.
Diese befinden sich in einem Aluminiumgehäuse,
das auch mit einem Start- und Stoppschalter
versehen ist.
Nur für Fachpersonal.

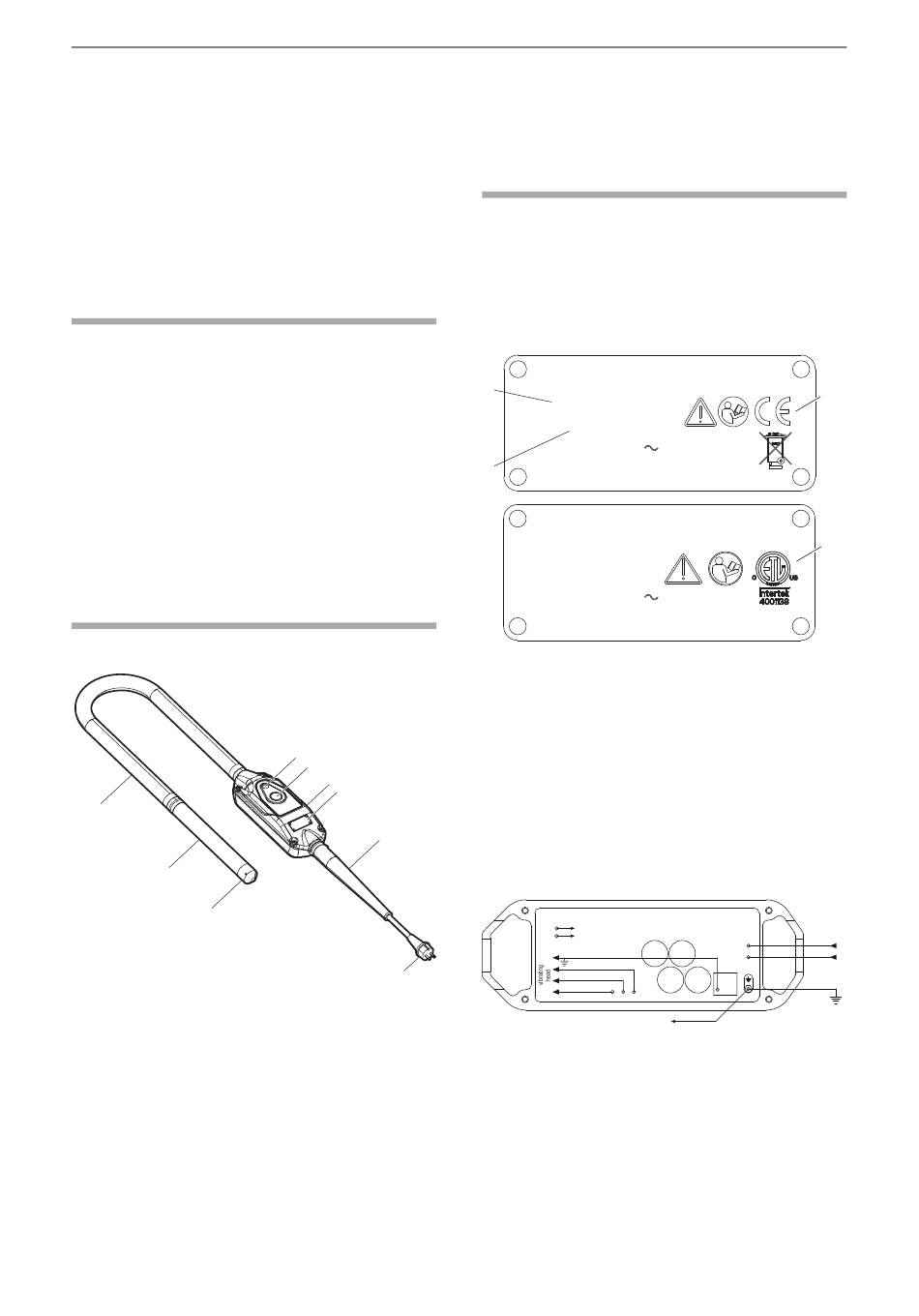

Hauptkomponenten
C
B
A
Endstück
A.
B.
Rüttler
Schlauch
C.
LED-Anzeige
D.
E.
AN-/AUS-Schalter
Steuereinheit
F.
Typenschild
G.
14
D
E
F
G
H
I
© 2016 Construction Tools PC AB | No. 9800 1207 04d | 2016-06-21
Gummihülse
H.
I.
Elektrokabel mit Netzstecker
Aufkleber
An der Maschine sind Etiketten mit wichtigen
Informationen zu Sicherheit und Wartung angebracht.
Die Etiketten müssen stets gut lesbar sein. Neue
Etiketten können anhand der Ersatzteilliste bestellt
werden.
Typenschild
Construction Tools PC AB
A
Type XXXXXXX
Ser. No. XXXXXXX
XXX V
XXX A
XXX W
B
Construction Tools PC AB
Type XXXXXXX
Ser. No. XXXXXXX
XXX V
XXX A
XXX W
A.
Maschinentyp
Produktidentifikationsnummer
B.
Die CE-Kennzeichnung gibt an, dass das Gerät
C.
innerhalb der EU zugelassen ist. Weitere
Informationen hierzu finden Sie in der
beigefügten EG-Konformitätserklärung.
D.
Das ETL-Zeichen gibt an, dass das Gerät
ETL-zertifiziert ist.
Verkabelungsaufkleber
switch on/off
L1 black
L2 black
L3 blue
earth terminal cover
SMART
C
XXX Hz
IPX7
Made in XXXXXX
D
XXX Hz
IPX7
Made in XXXXXX
115/230V
Originalbetriebsanleitung
