BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
GEBRUIK EN INSTALLATIE
OBSŁUGA I INSTALACJA
االستعمال والتركيب

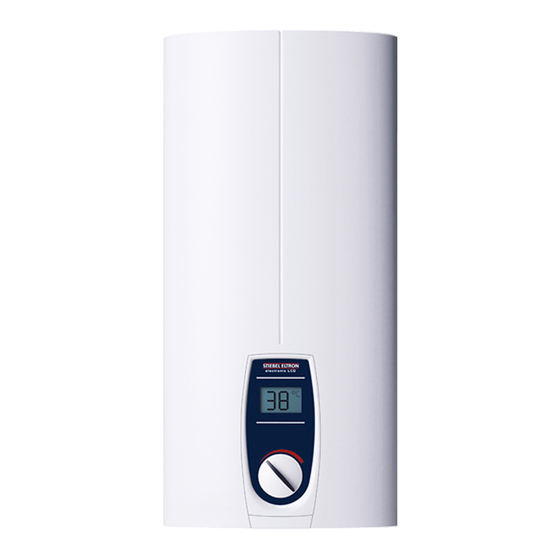

Elektronisch geregelter Durchlauferhitzer | Electronically controlled instantaneous
water heater | Chauffe-eau instantané à régulation électronique | Elektronisch
geregelde doorstromer | Elektronicznie regulowany przepływowy ogrzewacz wody |
سخان ماء فوري إلكتروني
» DEL 18 SLi 25A
» DEL 18/21/24 SLi
» DEL 27 SLi
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für STIEBEL ELTRON DEL 18 SLi 25A
Inhaltszusammenfassung für STIEBEL ELTRON DEL 18 SLi 25A
- Seite 1 Elektronisch geregelter Durchlauferhitzer | Electronically controlled instantaneous water heater | Chauffe-eau instantané à régulation électronique | Elektronisch geregelde doorstromer | Elektronicznie regulowany przepływowy ogrzewacz wody | سخان ماء فوري إلكتروني » DEL 18 SLi 25A » DEL 18/21/24 SLi » DEL 27 SLi...
-
Seite 2: Inhaltsverzeichnis
INHALT | BESoNDErE HINwEISE BESONDERE HINWEISE 16.2 Elektroschaltplan ����������������������������������������������� 16 16.3 Warmwasserleistung������������������������������������������� 17 BEDIENUNG 16.4 Einsatzbereiche / Umrechnungstabelle �������������������� 17 Allgemeine Hinweise ����������������������������������������3 16.5 Druckverluste ���������������������������������������������������� 17 Sicherheitshinweise ��������������������������������������������� 3 16.6 Störfallbedingungen ������������������������������������������� 17 Andere Markierungen in dieser Dokumentation ���������� 3 16.7 Angaben zum Energieverbrauch ����������������������������... -
Seite 3: Bedienung
BEDIENUNG Allgemeine Hinweise BEDIENUNG Andere Markierungen in dieser Dokumentation Hinweis Hinweise werden durch horizontale Linien ober- und un- terhalb des Textes begrenzt. Allgemeine Hinweise wer- Allgemeine Hinweise den mit dem nebenstehenden Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. Das Kapitel „Bedienung“... -
Seite 4: Prüfzeichen
BEDIENUNG Gerätebeschreibung Bedienung WARNUNG Verletzung Das Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes un- terwiesen wurden und die daraus resultierenden Gefah- ren verstanden haben. -
Seite 5: Reinigung, Pflege Und Wartung
BEDIENUNG Reinigung, Pflege und Wartung Reinigung, Pflege und Wartung f Verwenden Sie keine scheuernden oder anlösenden Reini- gungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. f Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkal- kungsmitteln entfernen. -
Seite 6: Installation
INSTALLATIoN Sicherheit INSTALLATIoN Gerätebeschreibung Lieferumfang Mit dem Gerät werden geliefert: Sicherheit - Wandaufhängung Die Installation, Inbetriebnahme sowie Wartung und Reparatur - Montageschablone des Gerätes darf nur von einem Fachhandwerker durchgeführt - 2 Doppelnippel werden. - Kaltwasser 3-Wege-Kugelabsperrventil - Warmwasser T-Stück Allgemeine Sicherheitshinweise - Flachdichtungen Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-... -
Seite 7: Vorbereitungen
INSTALLATIoN Vorbereitungen Rohrbausatz DHB-Wassersteckkupplungen Übertischmontage Wenn die vorhandene Installation Wasser-Steckanschlüsse von einem DHB enthält, verwenden Sie die Wassersteckkupplungen. Lastabwurfrelais (LR 1-A) Das Lastabwurfrelais für den Einbau in der Elektroverteilung er- möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich- zeitigem Betrieb von z. B. Elektro-Speicherheizgeräten. Zentral-Thermostat-Armatur (ZTA 3/4) Die Thermostat-Armatur für zentrale Vormischung verwenden Sie zum Beispiel bei Betrieb eines Durchlauferhitzers mit einer... -
Seite 8: Montage
INSTALLATIoN Montage Zugelassene Werkstoffe der Wasserleitungen - Wasserinstallation Aufputz, Montage der Gerätekappe - Kaltwasser-Zuleitung: - Montage Rückwand-Unterteil bei Aufputz-Schraubanschluss feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder - Wandaufhängung bei Geräteaustausch Kunststoffrohr - Installation bei Fliesenversatz - Warmwasser-Auslaufleitung: - Gedrehte Gerätekappe Edelstahlrohr, Kupferrohr oder Kunststoffrohr - Betrieb mit vorgewärmtem Wasser - Anschlussleistung umstellen Sachschaden... - Seite 9 INSTALLATIoN Montage Wandaufhängung montieren Hinweis Bei den Geräten wird ein zweiter Durchflussmengen-Be- grenzer mitgeliefert. Setzen Sie den entsprechenden Durchflussmengen-Begrenzer oder die Kunststoff-Form- scheibe ein (siehe Kapitel „Installation / Vorbereitungen / Wasserinstallation / Volumenstrom“: 7,5 l/min = blau 12 l/min = braun f Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr- ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
-
Seite 10: Inbetriebnahme
INSTALLATIoN Inbetriebnahme 11. Inbetriebnahme f Öffnen Sie das 3-Wege-Kugelabsperrventil oder das Absperr- ventil in der Kaltwasser-Zuleitung. WARNUNG Stromschlag Elektroanschluss herstellen Die Inbetriebnahme darf nur durch einen Fachhandwer- ker unter der Beachtung der Sicherheitsvorschriften er- WARNUNG Stromschlag folgen. Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten nach Vorschrift aus. -
Seite 11: Wiederinbetriebnahme
INSTALLATIoN Außerbetriebnahme 11.2 Wiederinbetriebnahme Sachschaden Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genom- men werden. f Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. f Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind. -
Seite 12: Elektroanschluss Aufputz
INSTALLATIoN Montage-Alternativen 13.2 Elektroanschluss Aufputz VORSICHT Verbrennung Bei Betrieb mit vorgewärmtem Wasser kann die einge- Hinweis stellte Temperaturbegrenzung unwirksam sein. Bei dieser Anschlussart ändert sich die Schutzart des In diesem Fall begrenzen Sie die Temperatur an einer Gerätes. vorgeschalteten Zentral-Thermostat-Armatur. f Ändern Sie das Typenschild. -
Seite 13: Wasserinstallation Aufputz, Montage Der Gerätekappe
INSTALLATIoN Montage-Alternativen 13.6 Wasserinstallation Aufputz, Montage der Bei der Verwendung von Aufputz-Schraubanschlüssen kann das Rückwand-Unterteil auch nach der Armaturenmontage montiert Gerätekappe werden. Dazu sind folgende Schritte nötig: f Sägen Sie das Rückwand-Unterteil auf. f Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen. -
Seite 14: Gedrehte Gerätekappe
INSTALLATIoN Störungsbehebung 13.10 Gedrehte Gerätekappe 14. Störungsbehebung Bei einer Untertischmontage kann die Gerätekappe gedreht wer- WARNUNG Stromschlag den. Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen. 14.1 Anzeigemöglichkeiten LED-Diagnoseampel Anzeigemöglichkeiten der Diagnoseampel (LED) leuchtet bei Störung gelb leuchtet bei Heizbetrieb grün... -
Seite 15: Störungstabelle
INSTALLATIoN Störungsbehebung 14.2 Störungstabelle Diagnoseampel Service-Monitor * Störung Ursache Behebung Keine LED leuchtet Es liegt keine Spannung an. Prüfen Sie die Sicherung in der Hausinstallation. Keine LED leuchtet Das Gerät heizt nicht Der Sicherheitsschalter (AE3) Beseitigen Sie die Fehlerursache. auf / die Soll-Tem- hat ausgelöst. -
Seite 16: Wartung
INSTALLATIoN wartung 15. Wartung Alternative Anschlussmöglichkeiten WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. Gerät entleeren Das Gerät können Sie für Wartungsarbeiten entleeren. WARNUNG Verbrennung Wenn Sie das Gerät entleeren, kann heißes Wasser aus- treten. f Schließen Sie das 3-Wege-Absperrventil oder das Absperr- ventil in der Kaltwasser-Zuleitung. -
Seite 17: Warmwasserleistung
INSTALLATIoN Technische Daten 16.4 Einsatzbereiche / Umrechnungstabelle Vorrangschaltung mit Lastabwurfrelais Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Installation / Technische Daten / Da- tentabelle“). Normangabe bei 15 °C 20 °C 25 °C Leitfähigkeit σ ≤ Wider- Leitfähigkeit σ ≤ Wider- Leitfähigkeit σ ≤ Wider- stand stand stand ρ ≥... -
Seite 18: Angaben Zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). DEL 18 SLi 25 A DEL 18/21/24 SLi DEL 27 SLi 227498 227499 227500 Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Lastprofil Energieeffizienzklasse Jährlicher Stromverbrauch Energetischer Wirkungsgrad Temperatureinstellung ab Werk °C Schallleistungspegel... -
Seite 19: Garantie | Umwelt Und Recycling
GARANTIE | UMWELT UND RECYCLING Garantie Für außerhalb Deutschlands erworbene Geräte gelten nicht die Garantiebedingungen unserer deutschen Gesellschaften. Vielmehr kann in Ländern, in denen eine unserer Tochterge- sellschaften unsere Produkte vertreibt, eine Garantie nur von dieser Tochtergesellschaft erteilt werden. Eine solche Garantie ist nur dann erteilt, wenn die Tochtergesellschaft eigene Ga- rantiebedingungen herausgegeben hat. - Seite 20 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
