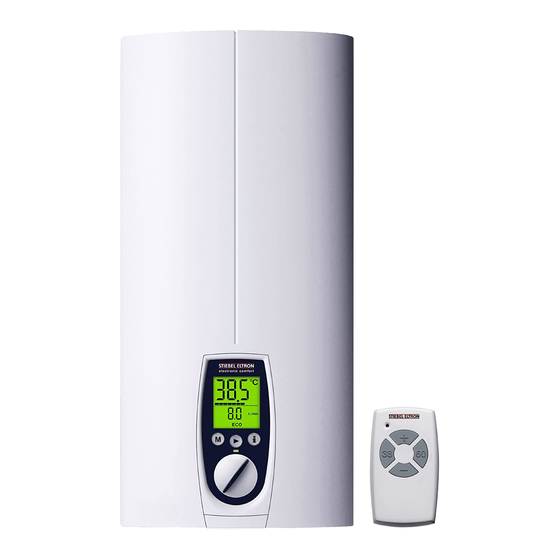

STIEBEL ELTRON DHE 18 SL 25 A, Mini-FFB Bedienungs Und Installationsanleitung Handbuch
Vollelektronisch geregelter durchlauferhitzer mit mini-funkfernbedienung
Vorschau ausblenden
Andere Handbücher für DHE 18 SL 25 A, Mini-FFB:
- Bedienungsanleitung (20 Seiten) ,
- Bedienung und installation (20 Seiten) ,
- Bedienung und installation (20 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON DHE 18 SL 25 A, Mini-FFB
Inhaltszusammenfassung für STIEBEL ELTRON DHE 18 SL 25 A, Mini-FFB
- Seite 1 BEDIENUNG UND INSTALLATION Vollelektronisch geregelter Durchlauferhitzer mit Mini-Funkfernbedienung » DHE 18 SL 25 A | Mini-FFB » DHE 18/21/24 SL | Mini-FFB » DHE 27 SL | Mini-FFB OFF 3s...
-
Seite 2: Inhaltsverzeichnis
INHALT | BESONDERE HINWEISE BESONDERE HINWEISE 17.8 Datentabelle ����������������������������������������������������� 24 BEDIENUNG UMWELT UND RECYCLING Allgemeine Hinweise ����������������������������������������3 KUNDENDIENST UND GARANTIE Sicherheitshinweise ��������������������������������������������� 3 Andere Markierungen in dieser Dokumentation ���������� 3 Maßeinheiten ����������������������������������������������������� 3 BESONDERE HINWEISE Sicherheit �����������������������������������������������������3 Bestimmungsgemäße Verwendung ������������������������� 3 Allgemeine Sicherheitshinweise ������������������������������ 3 CE-Kennzeichnung �����������������������������������������������... -
Seite 3: Allgemeine Hinweise
BEDIENUNG Allgemeine Hinweise BEDIENUNG f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. Maßeinheiten Allgemeine Hinweise Hinweis Diese Anleitung richtet sich an den Gerätebenutzer und den Fach- Wenn nicht anders angegeben, sind alle Maße in Milli- handwerker. -
Seite 4: Ce-Kennzeichnung
BEDIENUNG Gerätebeschreibung Gerätebeschreibung Sachschaden Das Gerät und die Armatur sind vom Nutzer vor Frost zu Das vollelektronisch geregelte Gerät mit automatischer Leistungs- schützen. anpassung hält die Auslauftemperatur konstant. Das Wasser wird durch die vollelektronische Regelung mit Motorventil gradgenau auf die eingestellte Temperatur erwärmt. Dies geschieht unab- Hinweis hängig von der Zulauftemperatur. -
Seite 5: Einstellungen Und Anzeigen
BEDIENUNG Einstellungen und Anzeigen Einstellungen und Anzeigen Bedienfeld am Gerät Sie können das Gerät am Bedienfeld oder mit der Mini-Funkfern- bedienung einstellen. Dynamischer Verbrühschutz Das zuerst betätigte Bedienteil (Mini-Funkfernbedienung oder Gerät) erhält Priorität für die nächste Entnahme. Von dem ande- ren Bedienteil kann die gewählte Temperatur verringert oder auf maximal 43 °C erhöht werden. -
Seite 6: Temperatur Einstellen
BEDIENUNG Einstellungen und Anzeigen Temperatur einstellen Batterietausch Die Mini-Funkfernbedienung wird von einer Lithiumknopfzelle versorgt. Ein Batteriewechsel ist notwendig, wenn die rote Leucht- diode schwach oder gar nicht leuchtet oder die Temperaturein- stellungen nicht am Gerät ankommen. Sachschaden f Entfernen Sie unbedingt verbrauchte Batterien. Für Schäden durch eine ausgelaufene Batterie haften wir nicht. -
Seite 7: Sparmonitor Aufrufen
BEDIENUNG Einstellungen und Anzeigen Sparmonitor aufrufen Einstellungen am Gerät Symbolerklärung Menüstruktur am Beispiel in Euro (Eur) 1 x drücken START-Menü 1 x drücken Menü wechseln 2 Sekunden drücken ENDE Einstellungen / Abfrage wechseln Reset 2 sec. Menüstruktur Reset OFF | 4 - 15 l/min 2 sec. Reset OFF | 20 - 60 °C 2 sec. - Seite 8 BEDIENUNG Einstellungen und Anzeigen 1 ECO Wasser- und Energiesparfunktion 6 Uhrzeit einstellen Mit der ECO-Funktion können Sie die Durchflussmenge auf Wahlweise können Sie sich die Uhrzeit oder die Durchflussmen- einen Maximalwert begrenzen. ge anzeigen lassen. Sie können die Uhrzeit von 00:00 bis 23:59 ECO ein = Symbol im Bedienfeld einstellen.
-
Seite 9: Reinigung, Pflege Und Wartung
BEDIENUNG Reinigung, Pflege und Wartung f Drücken Sie während des laufenden Balkens eine beliebige Taste auf der FFB. Die Anmeldebestätigung erfolgt durch schnelles Blinken der roten LED des Bedienfeldes, der laufende Balken wird beendet. 15 Mini-Funkfernbedienung FFB abmelden f Drücken Sie die Taste i und die FFB wird abgemeldet. Reinigung, Pflege und Wartung f Verwenden Sie keine scheuernden oder anlösenden Reini- gungsmittel. -
Seite 10: Installation
INSTALLATION Sicherheit INSTALLATION - Mini-Funkfernbedienung mit Wandhalter, doppelseitiges Klebeband und Batterie (bei Lieferung befindet sich die Mi- ni-Funkfernbedienung in der Kabeltülle des Gerätes). Zubehör Sicherheit Fernbedienungen Die Installation, Inbetriebnahme sowie Wartung und Reparatur - FFB 1 SL - Funkfernbedienung des Gerätes darf nur von einem Fachhandwerker durchgeführt Bedienung von zwei Orten werden. -
Seite 11: Vorbereitungen
INSTALLATION Vorbereitungen Montageort ZTA 3/4 - Zentral-Thermostatarmatur Thermostatarmatur für zentrale Vormischung, zum Beispiel eines Sachschaden Durchlauferhitzers mit einer Solaranlage. Die Installation des Gerätes darf nur im frostfreien Raum erfolgen. Vorbereitungen f Spülen Sie die Wasserleitung gut durch. f Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle. -
Seite 12: Montage
INSTALLATION Montage 10. Montage In diesem Kapitel wird die Montage entsprechend der Werksein- stellungen beschrieben. Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alterna- tiven“. 1 Montagehilfe f Richten Sie das Netzanschlusskabel her. Wasseranschluss herstellen Sachschaden Führen Sie alle Wasseranschluss- und Installationsarbei- ten nach Vorschrift aus. f Öffnen Sie das Gerät. - Seite 13 INSTALLATION Montage Gerät montieren Elektroanschluss herstellen WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten nach Vorschrift aus. WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur als fester An- schluss in Verbindung mit der herausnehmbaren Kabel- tülle erlaubt. Das Gerät muss über eine Trenn strecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
-
Seite 14: Montage Abschließen
INSTALLATION Montage 10.1 Montage abschließen f Versetzen Sie die Netzanschlussklemme im Gerät von unten nach oben und befestigen Sie die Netzanschlussklemme, indem Sie sie unter den Rasthaken schieben. f Verlegen Sie die Schaltlitzen unter der Litzenführung. f Montieren Sie das Rückwandunterteil. Achten Sie darauf, Elektroanschlusskabel Aufputz dass das Rückwandunterteil einrastet. - Seite 15 INSTALLATION Montage Anschluss eines Lastabwurfrelais Wasserinstallation Aufputz, Montage der Gerätekappe Setzen Sie das Lastabwurfrelais in Kombination mit anderen Elek- trogeräten, z. B. Elektrospeicherheizgeräten, in der Elektrovertei- lung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhit- zers. Das Lastabwurfrelais erhalten Sie als Zubehör. Sachschaden Schließen Sie die Phase, die das Lastabwurfrelais schal- tet, an die gekennzeichnete Klemme der Netzanschluss-...
- Seite 16 INSTALLATION Montage Aufhängeleiste bei Geräteaustausch Gedrehte Gerätekappe Eine vorhandene Aufhängeleiste von Stiebel Eltron kann bei Gerä- Die Gerätekappe kann bei einer Untertischmontage gedreht wer- teaustausch evtl. verwendet werden (Ausnahme Durchlauferhitzer den. DHF). f Durchstoßen Sie die Rückwand des Gerätes für den Gewinde- bolzen auf der bereits montierten Aufhängeleiste.
-
Seite 17: Montage Und Anmeldung Der Mini-Funkfernbedienung
INSTALLATION Montage und Anmeldung der Mini-Funkfernbedienung 11. Montage und Anmeldung der Mini- 12. Inbetriebnahme Funkfernbedienung WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwer- Montage der Wandhalterung ker unter der Beachtung der Sicherheitsvorschriften er- folgen. Sie können die Mini-Funkfernbedienung im Wandhalter aufbe- wahren. f Montieren Sie das beigefügte Klebeband in die Aussparung 12.1 Erstinbetriebnahme des Wandhalters. -
Seite 18: Kundendienstmodus
INSTALLATION Kundendienstmodus Übergabe des Gerätes Symbolerklärung 1 x drücken START f Erklären Sie dem Benutzer die Funktion des Gerätes und ma- 1 x drücken ENDE chen Sie ihn mit dem Gebrauch des Gerätes vertraut. Einstellungen / Abfrage wechseln f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr. -
Seite 19: Außerbetriebnahme
INSTALLATION Außerbetriebnahme 15. Störungsbehebung Gerätedaten-Menü abfragen WARNUNG Stromschlag Zur Kontrolle des Gerätes muss die Netzspannung am Gerät anliegen. Steckverbindungen auf der Elektronik 1 Symbol Kundendienstcode, Information für den Kundendienst. 2 Symbol Betriebsdauer am Netzanschluss, akkumulierte Betriebsdauer in Tagen. 3 Symbol Heizstunden, akkumulierte Heizdauer in Stunden. - Seite 20 INSTALLATION Störungsbehebung Anzeigemöglichkeiten der Diagnoseampel (LED) leuchtet bei Störung gelb leuchtet bei Heizbetrieb grün blinkt: Gerät am Netzanschluss Störung Ursache Diagnoseampel Behebung Das Gerät heizt Es liegt keine Netzspannung an. keine LED leuchtet Überprüfen Sie die Sicherung in der Hausinstallation. nicht auf / die Solltemperatur Der Sicherheitsschalter (AE3) keine LED leuchtet...
-
Seite 21: Wartung
INSTALLATION Wartung 16. Wartung Alternative Anschlussmöglichkeiten WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. Gerät entleeren Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor Frost entleeren. VORSICHT Verbrühung Beim Entleeren des Gerätes kann heißes Wasser aus- treten. -
Seite 22: Elektroschaltplan
INSTALLATION Technische Daten 17.2 Elektroschaltplan 17.3 Warmwasserleistung Die Warmwasserleistung ist abhängig von der anliegenden Netz- 3/PE ~ 380-415 V spannung, der Anschlussleistung des Gerätes und der Kaltwas- ser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild (siehe „Kapitel „Problembehe- bung“). Anschlussleistung in kW 38 °C Warmwasserleistung in l/min. -
Seite 23: Druckverluste
17.7 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). DHE 18 SL 25 A DHE 18/21/24 SL DHE 27 SL 227489 227490 227491 Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Lastprofil Energieeffizienzklasse Energetischer Wirkungsgrad Jährlicher Stromverbrauch Temperatureinstellung ab Werk °C Schallleistungspegel dB(A) www.stiebel-eltron.com ... -
Seite 24: Datentabelle
INSTALLATION Technische Daten 17.8 Datentabelle DHE 18 SL 25 A DHE 18/21/24 SL DHE 27 SL 227489 227490 227491 Elektrische Daten Nennspannung Nennleistung 16,2 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 29,1 Nennstrom 24,7 27 27,6/31,4/33,3 29/33/35 30,1/34,3/36,3 37,1 40,5 Absicherung 32/32/35 32/32/35 32/35/40 Phasen 3/PE 3/PE 3/PE Frequenz 50/60 50/60 50/- 50/60 50/60... -
Seite 25: Umwelt Und Recycling
UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. -
Seite 26: Kundendienst Und Garantie
Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden... - Seite 27 NOTIZEN www.stiebel-eltron.com DHE SL | ...
