Wir beglückwünschen Sie zum Erwerb des RAT. Es handelt sich um einen Pylon-Speedmodell, welches wir
für erfahrene und ambitionierte Modellflieger entwickelt haben. Die Bauausführung eines solchen Modells
und damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit. Daher sind
die Lösungen dieser Bauanleitung als Vorschlag zu verstehen. Die PNP Version (Plug and Play) ist bereits
sehr weit vorgefertigt. Die ARF Version (Almost ready to fly) setzt modellbauerische Erfahrung und techni-
sche Grundfertigkeiten beim Bau voraus.
Es gibt in jedem Fall verschiedene Möglichkeiten und Herangehensweisen, um ein sehr gut fliegendes Mo-
dell zu erhalten. Auf einige Alternativen wird deshalb während der Baubeschreibung eingegangen, diese
jedoch nicht im Bild gezeigt.
LESEN SIE BITTE VOR BAUBEGINN DIE ANLEITUNG SEHR SORGFÄLTIG KOMPLETT DURCH!
•
Vor dem Erstflug im Abschnitt „Sicherheitshinweise" beachten
•
Zum Einfliegen des Modells sollten Sie sich einen möglichst windstillen Tag aussuchen
•
Als Gelände für die ersten Flüge eignet sich eine große, ebene Wiese ohne Hindernisse (Bäume, Zäu-
ne, Hochspannungsleitungen etc.)
•
Nochmals eine Funktionsprobe von Antrieb und Fernsteuerung durchführen
•
Nach Zusammenbau des Modells am Flugfeld nochmals den festen Sitzt aller Modellkomponenten
wie z,B, Tragfläche, Leitwerke, Flächenhalterungen, Motor, Gestänge etc. überpüfen
•
Für den Handstart sollte ein Helfer anwesend sein, der das Modell mit nicht zu geringem Schub in die
Luft befördern kann.
•
Der Start erfolgt üblicherweise gegen den Wind
•
Das Modell nicht überziehen in Bodennähe
•
keine engen Kurven in unmittelbarer Bodennähe einleiten.
•
Die Reaktionen des Modells auf die Ruderausschläge prüfen. Gegebenenfalls die Ausschläge nach der
Landung entsprechend vergrößern oder verkleinern.
•
Die Mindestfluggeschwindigkeit in ausreichender Sicherheitshöhe erfliegen.
•
Die Landung mit ausreichend Fahrt einleiten.
S I C H E R H E I T S H I N W E I S E F Ü R A K K U S
•
Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen.
•
Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen.
•
Nicht kurzschließen oder verpolt laden
•
Akku keinem Druck aussetzen, deformieren oder werfen
•
Nicht direkt am Akku löten
•
Akku nicht verändern oder öffnen
•
Akku nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen
•
Akku und Ladegerät niemals auf brennbarer Unterlage Laden oder Entladen
•
Akku während Lade-, oder Entladevorgänge nie unbeaufsichtigt lassen
•
Akku niemals in praller Sonne oder der Nähe von Heizungen oder Feuer laden bzw. entladen
•
Akku nicht an Orten benutzen welche hohe statischere Entladung ausgesetzt sind
•
Halten Sie den Akku von Kindern fern
•
Die Elektrolytflüssigkeit sollte nicht in die Augen kommen, wenn doch, sofort mit viel klarem Wasser
4
auswaschen und anschließend einen Arzt aufsuchen.
•
Sicherheitshinweise der Akkuhersteller und der Ladegerätehersteller beachten

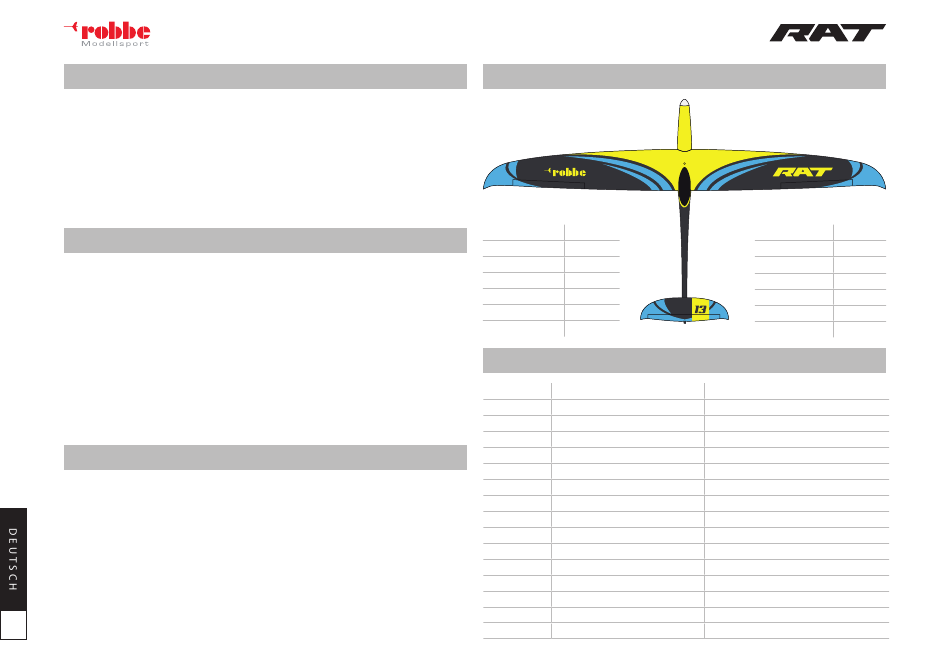

Bau- und Betriebsanleitung
V O R W O R T
F L U G H I N W E I S E
T E C H N I S C H E D A T E N
Spannweite
1300 mm
Länge
730 mm
Gewicht (leer)
420 g
Gewicht (flug)
1050 g
Tragflächeninhalt
16,8 dm²
Profil
MH-43
Schwerpunkt
47 - 52 mm
L I E F E R U M F A N G / B E N Ö T I G T E S Z U B E H Ö R
ARF
Motor
nicht enthalten
Regler
nicht enthalten
Luftschraube
nicht enthalten
Spinner
nicht enthalten
Akku
nicht enthalten
Servo HR
nicht enthalten
Servo SR
/
Servo QR
nicht enthalten
Servo WK
/
Servoverläng.
3x 25cm, 2x 15cm (JR)nicht enthalten
MULTIlock
/
MPX Stecker
/
Klebstoffe
UHU Por, Sekundenkleber, Aktivator(n.enthalten)
Sender
min. 4 Kanäle (nicht enthalten)
Empfänger
min. 4 Kanäle (nicht enthalten)
Höhenruder
ja
Seitenruder
nein
Querruder
ja
Wölbklappen
nein
Landeklappen
nein
Motorregelung
ja
Fahrwerk
nein
PNP
Robbe ro-Power X36-1000 #5805 (eingebaut)
nicht enthalten (RoControl 6-60 #8711)
Rasa CFK 9x7" (inklusive)
Alu Turbo Spinner 38mm (inklusive)
nicht enthalten (ro-Power 4S 2200mAh)
1x Robbe FS-166 MG #9105 (eingebaut)
/
2x Robbe FS-166 MG #9105 (eingebaut)
/
2x 15cm (JR)
/
/
