Webasto Thermo Top Evo Einbaudokumentation Seite 24

Mercedes Benz Citan
1
2
1
2
Ident.-Nr.: 1319287A
1
58
59
60
61
1
Stand: 19.02.2013

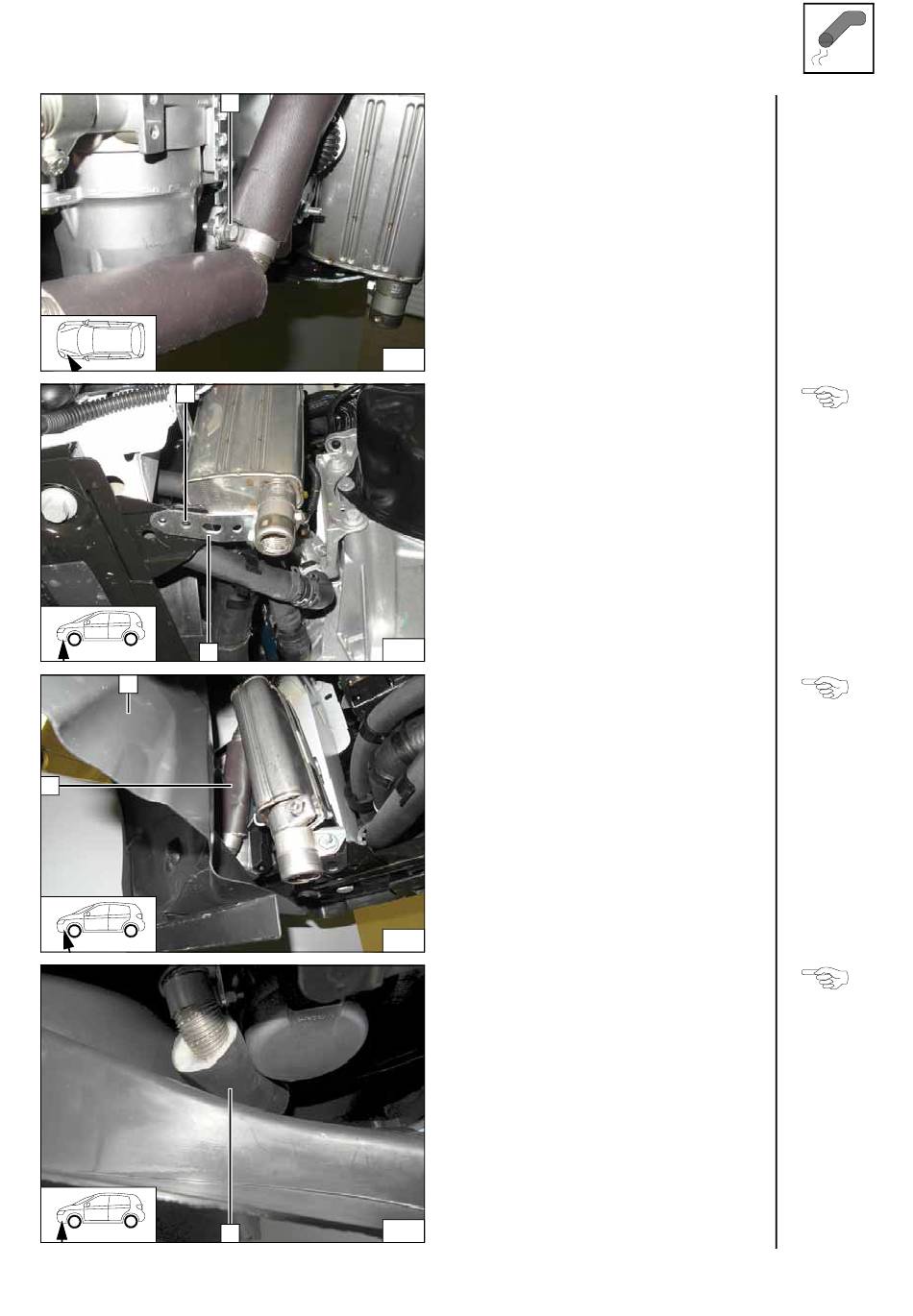

1 Schraube in Halter einsetzen und fest-
ziehen
Lochband b 2 an Position 1 zur fzg.eigenen
Bohrung ausrichten!
Stoßfängerverkleidung 1 probeweise montie-
ren. Auf ausreichenden Abstand achten,
ggfs. Abgasisolierung 2 korrigieren!
Auf ausreichenden Abstand achten, ggfs.
Abgasisolierung 1 korrigieren!
Abgaslei-
tung mon-
tieren
Endstück
ausrichten
Kontrolle
Abstand
Kontrolle
Abstand
© Webasto Thermo & Comfort SE 24
