Brennluft - Webasto Thermo Top Evo Einbaudokumentation

Mercedes Benz Citan
1
78
1
5
4
3
1
Ident.-Nr.: 1319287A
90°
2
50
1
51
2
52
Stand: 19.02.2013

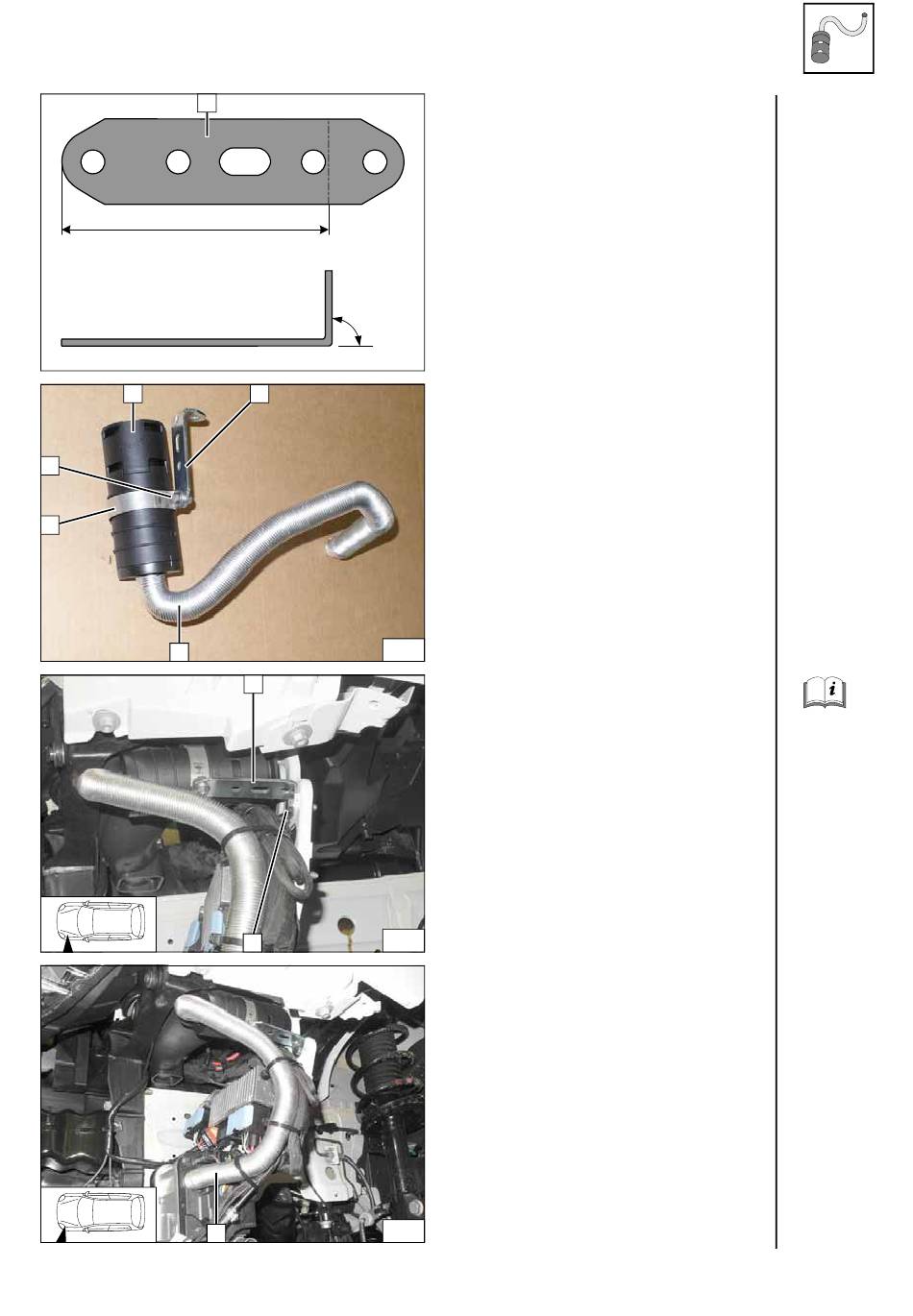

Brennluft

1 Lochband
1 Schalldämpfer
2 Lochband
3 Brennluftleitung
4 Schelle Ø 51
5 Schraube M5x16, Bundmutter
1 Lochband
2 Schraube M6x20, Karosseriescheibe,
Bundmutter, vorhandene Bohrung
1 Brennluftleitung
Lochband
vorbereiten
Schall-
dämpfer
und
Brennluft-
leitung vor-
montieren
Schall-
dämpfer
montieren
Brennluft-
leitung
montieren
