Webasto Thermo Top Evo Einbaudokumentation Seite 23

Mercedes Benz Citan
5
4
1
3
1
2
1
3
Ident.-Nr.: 1319287A
3 2
2
2
Stand: 19.02.2013

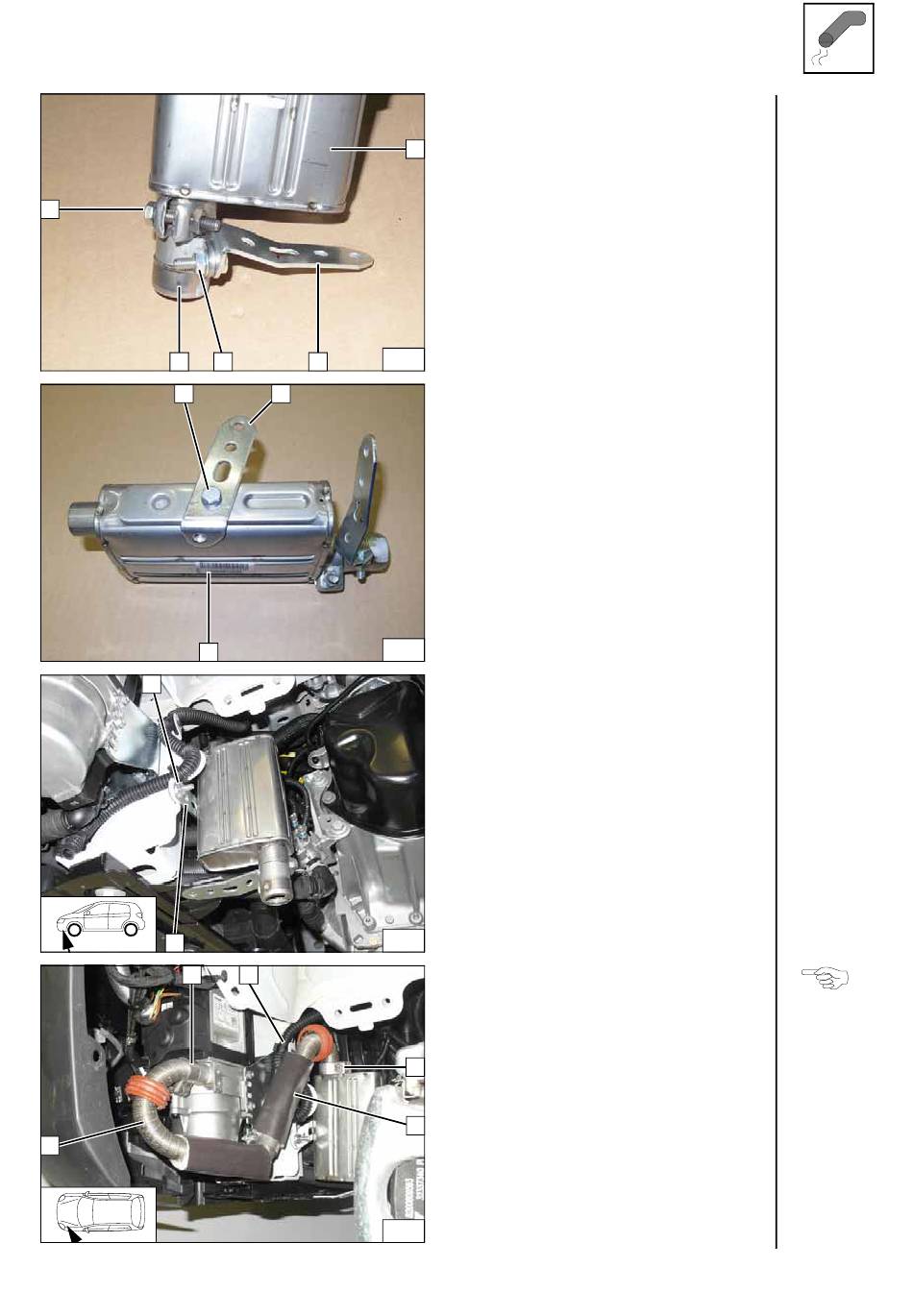

1 Schalldämpfer
2 Lochband b
3 Schraube M6x20, Rohrschelle,
1
Bundmutter
4 Abgasendstück
5 Schlauchklemme
54
1 Schraube M6x16, Federring
2 Lochband a
3 Schalldämpfer
55
1 Schraube M6x20, Karosseriescheibe,
Bundmutter, vorhandene Bohrung
2 Lochband a
56
Abgasisolierung 3 zur Ablaufleitung 2 aus-
richten!
1 Schlauchklemme [2x]
4 Abgasleitung
1
3
57
Schall-
dämpfer
vormontie-
ren
Schall-
dämpfer
vormontie-
ren
Schall-
dämpfer
montieren
Abgaslei-
tung mon-
tieren
© Webasto Thermo & Comfort SE 23
