2. Bedienung
Miniaturkamerakopf VIS 2000
2. Bedienung

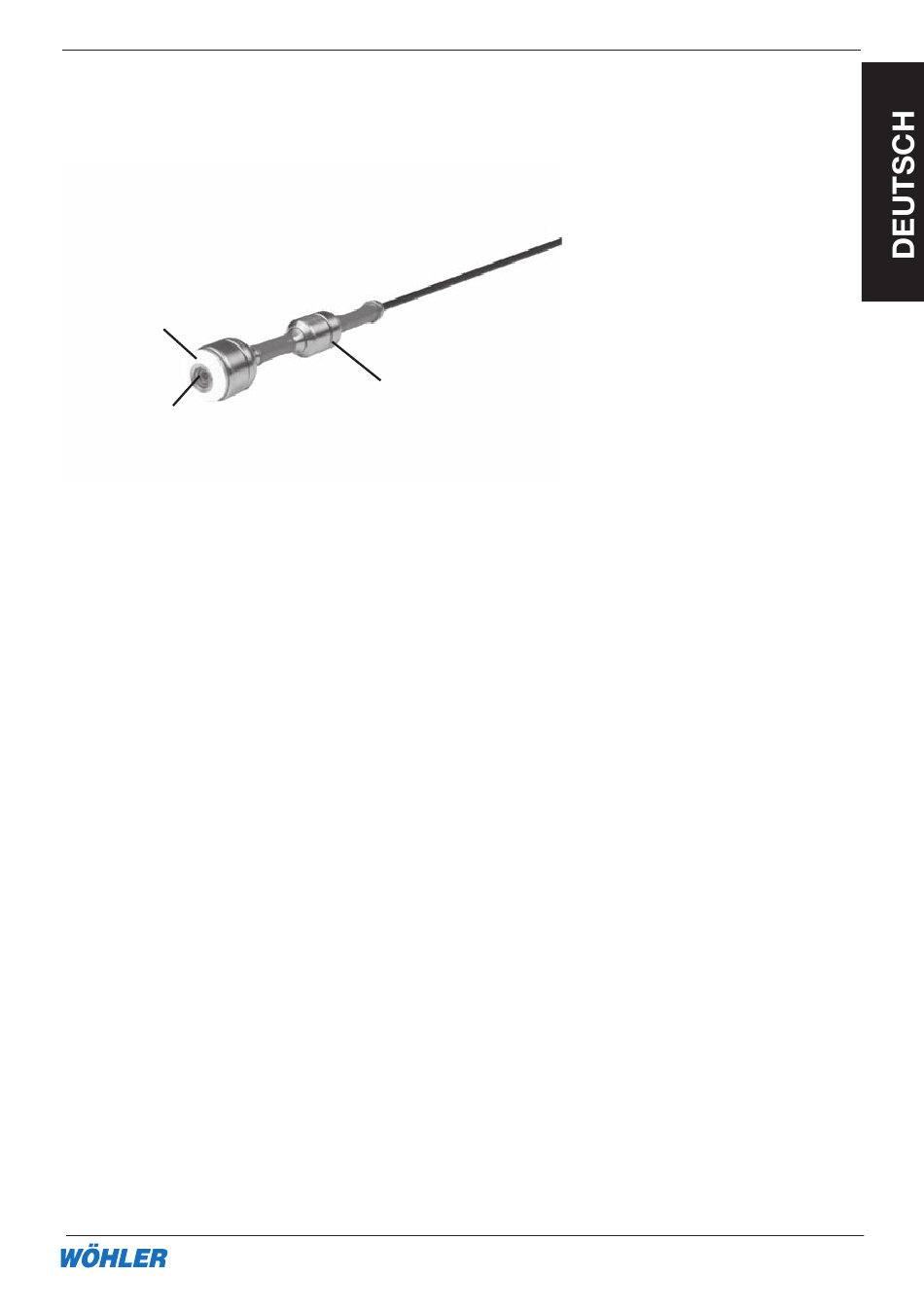

2.1 Funktionselemente
2
3
1
1 Objektiv
2 Beleuchtung
3 Anschluss an Kabel oder Stange
2.2
Handhabung des Gerätes
2.2.1 Anschluss an Kabel und Stange
Der Miniatur-Kamerakopf verfügt über eine 8-polige Kupplungs-Buchse, über die
der Kamerakopf mit der Kamerastange, die mit einem 8-poligen Kabelstecker
ausgestattet ist, verbunden wird.
Stecken Sie die Kupplungs-Buchse des Miniatur-Kamerakopfes auf den Kabel-
stecker der Kamerastange und drehen Sie anschließend das Gewindestück an
der Kamerastange zum Verschließen nach rechts. Erst eine feste Verschraubung
sorgt für eine wasserdichte Verbindung.
2.2.1 Ein/Ausschalten über Monitoreinheit
Nach Einschalten des Farbmonitors leuchten die Lampen des Miniatur-Kamera-
kopfes und nach einer Versionsmeldung erscheint das Bild auf dem Monitor.
