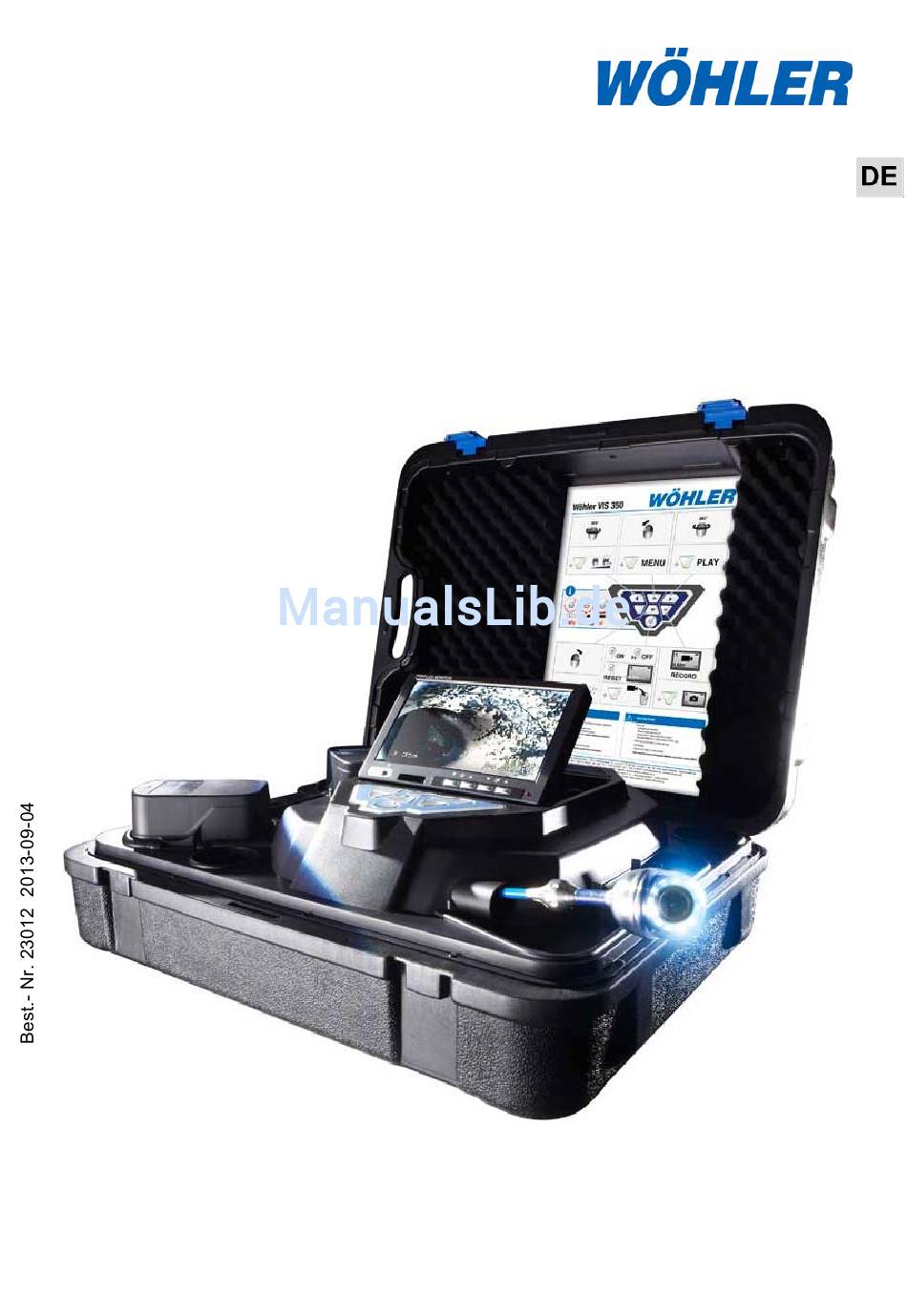

- Seite 1 Bedienungsanleitung Videoinspektion Wöhler VIS 200/250 Wöhler VIS 300/350 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
(Wöhler VIS 300/350) ........11 Schubstange ..........12 Elektronische Meterzählung ....... 12 Speichern (Wöhler VIS 250/350) ....12 Aufbau und Funktion ......13 Videoinspektionssystem ......13 Bedienfeld und Tastenkombinationen ..15 ... - Seite 3 Löschen eines Videos oder eines Fotos (Wöhler VIS 250/350) ....29 Übertragen von Bildern und Videos auf den PC (Wöhler VIS 250/350) ..30 Abspielen von Videos am PC (Wöhler VIS 250/350) ......31 12.1 ...
-
Seite 4: Allgemeines
Allgemeines Allgemeines Diese Bedienungsanleitung ermöglicht Ihnen die Informationen zur Be- sichere Bedienung der Wöhler VIS 200/250 und dienungsanleitung Wöhler VIS 300/350. Bewahren Sie diese Bedie- nungsanleitung dauerhaft auf. Diese Bedienungsanleitung bezieht sich auf meh- rere Modellreihen. Das bedeutet, dass sie Be- schreibungen enthalten kann, die nicht auf Ihr Kameramodell zutreffen. -
Seite 5: Bestimmungsgemäße Verwendung
Wöhler VIS 200/250 Koffer Wöhler VIS 300/350 Schubstange Monitor 1 Antirutsch- Matte Netzgerät Mini USB-Kabel (VIS 250 / VIS 350) Wöhler 1 Akku 12 V NiMh VIS 200/250/300 Wöhler VIS 350 2 Wechselakkus 12 V NiMh Wöhler VIS 200/250 Miniatur- Farbkamerakopf Wöhler VIS 300/350... -
Seite 6: Lagerung Und Transport
Allgemeines Um Transportschäden zu vermeiden, muss das Lagerung und Trans- komplette System stets in dem dafür vorgesehe- port nen Koffer transportiert werden. Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß den geltenden Umweltvorschriften entsorgt werden. Schadhafte Akkus gelten als Sondermüll und müssen zur Entsorgung in den vorgesehenen Sammelstellen abgegeben werden. -
Seite 7: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Augenschutz WARNUNG! Richten Sie den Kamerakopf nicht direkt auf die Augen, wenn die Kamera eingeschaltet ist. Die LEDs sind äußerst lichtstark und können die Au- gen blenden. WARNUNG! Achten Sie darauf, die Stange kontrolliert zu füh- ren. - Seite 8 Wichtige Hinweise Wasserdichte ACHTUNG! Nur der Kamerakopf und die Schubstange sind wasserdicht. Schützen Sie den Kofferinhalt vor Wasser! Stoßfestigkeit ACHTUNG! Das Kamerasystem ist nicht schlagfest. Koffer nicht werfen oder fallen lassen! Zubehör ACHTUNG! Verwenden Sie ausschließlich Original Wöhler Zubehör und Ersatzteile. Starke magnetische oder elektri- HINWEIS! sche Felder...
-
Seite 9: Ausführungen
Das Videoinspektionssystem Wöhler VIS kann in unterschiedlichen Ausführungen erwor- ben werden. Die in dieser Bedienungsanleitung beschriebenen Versionen unterscheiden sich wie folgt: VIS 200 VIS 350 VIS 300 VIS 250 Kamerakopf Ø 40 mm Ø 40 mm Ø 26 mm Ø 26 mm... -
Seite 10: Technische Daten
Technische Daten Technische Daten Monitor Beschreibung Angabe TFT - Display 7“ / 16:9 und 4:3 Format (Voreinstellung 16:9) Gewicht 400 g Maße Gehäuse 176 x 114 x 32 mm Videoausgang FBAS-Signal Stromversorgung Über Kamerasystem Spannung 12 V Abb. 1: Monitor Arbeitstemperatur 0 - 40 °C Lagertemperatur... -
Seite 11: Dreh-/ Schwenkkamerakopf (Wöhler Vis 300/350)
Technische Daten Dreh-/ Beschreibung Angabe Schwenkkamerakopf 1/3“ Color CMOS (Wöhler VIS 300/350) Objektiv f = 2,3 mm, F = 2,5 Bilderfassungswinkel 120° Lichtquellen 12 weiße LEDs Schutz wasserdicht nach IP Maße 40 mm x 60 mm Frequenz des einge- 8,9 kHz Abb. -
Seite 12: Schubstange
0,04 m Max. Abweichung 10% vom Messwert Speichern Beschreibung Angabe (Wöhler Speicherkarte max. 32 GB (Wird VIS 250/350) nicht die im Lieferum- fang enthaltene Spei- cherkarte verwendet, so muss diese mit dem PC entsprechend formatiert werden: FAT 32) Aufnahmekapazität ca. 1h / GB Auflösung... -
Seite 13: Aufbau Und Funktion

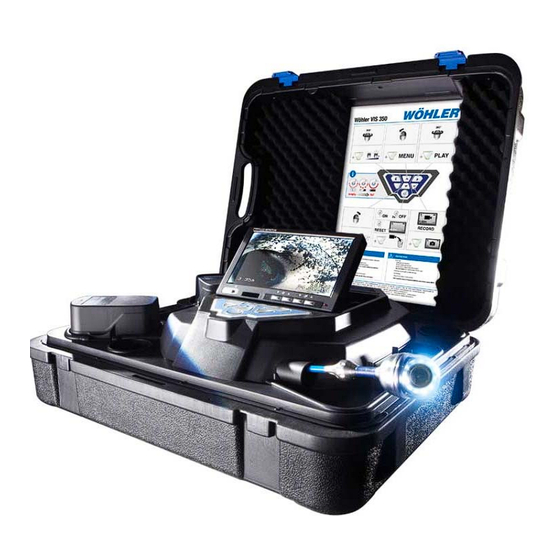

Aufbau und Funktion Aufbau und Funktion Videoinspektionssystem Abb. 6: Koffer Wöhler VIS 350... - Seite 14 (Wöhler VIS 350) Kamerakopf, wasserdicht: Wöhler VIS 300 / VIS 350: dreh- und schwenkbarer Farbkamerakopf 40 mm Ø Wöhler VIS 200 / VIS 250: Miniatur- Farbkamerakopf 26 mm Ø Systemschalter mit folgenden Funktionen: - Ein-/ Aus (System) - Reset Meterzählung - Escape - Löschen (im SHIFT-Modus)
-
Seite 15: Bedienfeld Und Tastenkombinationen
Abb. 7: Bedienfeld Wöhler VIS 200 Bedienfeld Wöhler VIS 300 mit Ein-/Austaste und VIS 300 Bedientasten für den dreh- und schwenkbaren Ka- merakopf Abb. 8: Bedienfeld Wöhler VIS 300 Bedienfeld Wöhler VIS 250/350 VIS 250 / VIS 350 Abb. 9: Bedienfeld Wöhler VIS 250/350... - Seite 16 Ausschalten des Sys- System: tems 2 Sekunden Bei eingeschaltetem Reset Meterzählung System: kurz Bei eingeschaltetem Escape Menü Verlassen des Menüs (VIS 250/350) Bedientasten Kamerakopf (Wöhler VIS 300/350): Schwenken um 180° Bedientasten Kamerakopf (Wöhler VIS 300/350): Drehen des Kamerakopfes um 360°...
- Seite 17 Nach dem vierten Tastendruck ist die Be- leuchtung wieder auf dem niedrigsten Niveau. MENÜ-Taste: Einstellungen vornehmen PLAY-Taste: Abspielen von Videos HOME-Taste (aktiv nur bei Wöhler VIS 350, ohne Funktion bei Wöhler VIS 250): Ausrichten des Kamerakopfes in eine gerade Posi- tion; Anzeige parallel zum Erdboden...
-
Seite 18: Monitor
▼: Farbintensität abnehmend bis zum Schwarz/ Weiß Bild ▲: Farbintensität zunehmend HINWEIS! Abb. 10: Monitor Wir empfehlen, die Monitoreinstellung nicht zu verändern. Individuelle Einstellungen zur Video- qualität lassen sich bei der Wöhler VIS 250/VIS 350 außerdem über das Menü vornehmen, vgl. Kapitel 8.2. -
Seite 19: Einstellung Des Bildschirmformats
Aufbau und Funktion 6.3.2 Einstellung des Bildschirmformats Das Bildschirmformat des Monitors lässt sich von 16:9 auf 4:3 und umgekehrt umstel- len.. Schalten Sie das Kamerasystem aus. Drücken Sie die linke Monitortaste und an- schließend den Ein- /Ausschalter des Kamera- systems. -
Seite 20: Vorbereitung Zur Bedienung
Kamera schaltet sich selbständig aus. Die Kamera lässt sich nun erst wieder einschal- ten, nachdem der Akku gewechselt oder ein Netz- kabel zum Laden angeschlossen wurde. Abb. 11: Bedienfeld Wöhler VIS 250/350 - Einschalttaste mit blinkender Umran- dung... -
Seite 21: Arbeitsposition
Vorbereitung zur Bedienung Laden Sie die Akkus wie folgt auf: Aufladen der Akkus Zugehöriges Netzgerät über den Ladean- schluss mit dem Gerät verbinden und an das Stromnetz anschließen. Während des Ladevorgangs blinkt der untere Teil der Umrandung des Ein-/Ausschalters rot, nach Abschluss des Ladevorgangs leuchtet der untere Teil der Umrandung rot, solange das Netzteil noch Abb. -
Seite 22: Bedienung
Bedienung Bedienung Einschalten von System und Monitor Speicherkarte einlegen (max. 32 GB) Wöhler VIS 250 / 350 HINWEIS! Sollten Sie nicht die im Lieferumfang enthaltene Speicherkarte benutzen, muss die Karte vor der ersten Nutzung am PC formatiert werden (FAT 32). -
Seite 23: Einstellungen Über Das Menü (Wöhler Vis 250/350)
Bedienung Einstellungen über das Menü (Wöhler VIS 250/350) Drücken Sie nach dem Einschalten die Taste SHIFT Die grüne Umrandung der SHIFT-Taste leuchtet nun und auf dem Bildschirm erscheint unten mittig ein S. So erkennen Sie, dass Sie sich im Shift- Menü... - Seite 24 Wöhler L 200 Locator den Kamerakopf orten. ON: Sender ist eingeschaltet OFF: Sender ist ausgeschaltet. HINWEIS! Bei der Wöhler VIS 250 / 350 ist der Sender nach dem Einschalten der Kamera grundsätzlich aus- geschaltet, da bei ausgeschaltetem Sender der Stromverbrauch der Kamera geringer ist.
- Seite 25 Bedienung OSD ON/OFF Hier lässt sich der Hauptansichtsmodus (On Screen Display) ein oder ausschalten. Wählen Sie „ON“, wenn die Batteriestandsanzeige und das Datum eingeblendet werden sollen. Gehen Sie mit den Pfeiltasten zum Setup-Menü. Hier können Sie folgende Einstellungen vorneh- men: Abb.
-
Seite 26: Inspektion
Schmutz- / Rußpartikel in den Haspel- korb im Innern des Koffers gelangen können! Anzeigen auf dem Monitor 8.4.1 Anzeige der Lage des Kamerakopfes (Wöhler VIS 250/350) Ein Zeigersymbol links oben zeigt immer in Rich- Zeigersymbol tung der Schwerkraft, also auf die Bodenebene. -
Seite 27: Home Funktion (Nur Wöhler Vis 350)
Bedienung Die Entfernungsangabe unten links im Bild infor- Entfernungsangabe miert über die Länge der Schubstange, die bereits aus dem Koffer gezogen ist. Die Maßeinheit Meter oder Fuß lässt sich im Menü auswählen, vgl. Kapitel 8.2. HINWEIS! Mit einem kurzen Druck auf die Ein-/Austaste wird die Distanzangabe auf 0 gesetzt. -
Seite 28: Einstellung Der Beleuchtungsstärke Des Kamerakopfes
LEUCHTUNGSTASTEN dreimal hintereinander, so wird Beleuchtung mit jedem Tastendruck inten- siver. Nach dem vierten Tastendruck ist die Be- leuchtung wieder auf dem niedrigsten Niveau. Aufnahme eines Videos (Wöhler VIS 250/350) Videoaufnahme Um eine Videoaufzeichnung zu starten, drü- cken Sie die Videoaufnahme-Taste. -
Seite 29: Fotos (Wöhler Vis 250/350)
Fotos (Wöhler VIS 250/350) Fotos (Wöhler VIS 250/350) Um ein Foto zu machen, drücken Sie die SHIFT-Taste und anschließend die Foto- Taste. Das Bild wird als jpg-Datei auf der Speicherkarte gespeichert. Löschen eines Videos oder eines Fotos (Wöhler VIS 250/350) ... -
Seite 30: Übertragen Von Bildern Und Videos Auf Den Pc (Wöhler Vis 250/350)
Übertragen von Bildern und Videos auf den PC (Wöhler VIS 250/350) Übertragen von Bildern und Videos auf den PC (Wöhler VIS 250/350) Zum Übertragen der Bilddateien (jpg) und Video- dateien (ASF) gibt es zwei Möglichkeiten: Lesen Sie die SD-Speicherkarte am PC aus. -
Seite 31: Abspielen Von Videos Am Pc (Wöhler Vis 250/350)
Abspielen von Videos am PC (Wöhler VIS 250/350) Abspielen von Videos am PC (Wöhler VIS 250/350) Legen Sie die mitgelieferte CD in das CD- 12.1 Installation des Laufwerk vom PC ein. (Der VLC-Viewer ist VLC-Viewer auch im Internet kostenlos herunterzuladen.) ... -
Seite 32: Ausgabeverzeichnis Für Standbilder
Klicken Sie nach dem Start des VLC-Media 12.3 Ausgabeverzeichnis für Players auf "Extras" und anschließend auf Standbilder "Einstellungen". Wählen Sie links das Symbol "Video". Klicken Sie im Feld "Videoschnappschüsse" auf den Button "Durchsuchen..." und wählen Sie einen Ordner aus, in dem Standbilder gespeichert werden sollen. -
Seite 33: Empfehlungen Zu Führungshilfen
Empfehlungen zu Führungshilfen Empfehlungen zu Führungshilfen Im Folgenden werden Empfehlungen zum Einsatz von Führungshilfen bei der Inspekti- on von Rohren und Schächten gegeben werden. Da jedes Rohr- und Schachtsystem unterschiedlich ist, muss in jedem Einzelfall vor Ort über die Benutzung der Hilfen entschieden werden. Beachten Sie bei der Auswahl der geeigneten Führungshilfe, dass diese neben einer guten Führung ein problemloses Hineinschieben wie Hinausziehen des Kamerakopfes gewährleisten muss. -
Seite 34: Störungen
Störungen Störungen Störungshinweis Mögliche Ursache Behebung Beim Betätigen der Ein- Akku ist leer. Akku aufladen bzw. Moni- /Austaste blinkt die Um- tor ans Netz anschließen randung der Taste nur kurz rot, Monitor lässt sich nicht einschalten. Batteriestandsanzeige im Akku ist leer. Den aktiven Akku gegen Monitor zeigt einen den Reserve-Akku aus-... -
Seite 35: Wartung
Wartung Meterzählung/Datum/Uhrzeit Systemfehler. Akku entnehmen und werden nicht mehr im Dis- nicht über Netzteil ans play angezeigt. Stromnetz anschließen. Nach etwa einer Minute Akku wieder einsetzen. Wartung Um das einwandfreie Funktionieren Ihres Kame- 15.1 Hinweise zu Wartung rasystems gewährleisten zu können, muss das es und Pflege regelmäßiger Wartung unterzogen werden. -
Seite 36: Garantie Und Service
Garantie und Service Garantie und Service Jedes Videoinspektionssystem Wöhler VIS 16.1 Garantie 200/250/300/350 wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskontrolle. Bei sachgemäßem Gebrauch beträgt die Garan- tiezeit bei den Wöhler VIS 200/250/300/350 zwölf Monate ab Verkaufsdatum, ausgenommen ist die Kunststoffkuppel der Wöhler VIS 300/350. -
Seite 37: Zubehör
Zubehör Zubehör Wöhler VIS Führungshilfeset 70 Best.-Nr. 3883 J für Wöhler Kamerakopf Ø 26 mm Erweiterungselement Wöhler VIS Führungssystem Best.-Nr. 3853 J Wöhler Rollenführung für die Wöhler Kameraköpfe und -stangen Best.-Nr. 3681 J Wöhler Kuppelschutz mit Aussparung Best.-Nr. 2641 J Führungsgewicht Edelstahl Best.-Nr. -
Seite 38: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Der Hersteller: WÖHLER Messgeräte Kehrgeräte GmbH Schützenstr. 41, D-33181 Bad Wünnenberg erklärt, dass die Produkte: Produktname: Videoinspektionssystem Modellnummer: Wöhler VIS 200 / 250 / VIS 300 / VIS 350 den wesentlichen Schutzanforderungen entsprechen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti- sche Verträglichkeit (2004/108/EG) und über die Niederspannung (2006/95/EG) festge- legt sind. -
Seite 39: Verkaufs- Und Servicestellen
Gneisenaustr.12 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de International Tschechien Wohler USA Inc. Wöhler Bohemia s.r.o. 5 Hutchinson Drive Za Naspern 1993 Danvers, MA 01923 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 5653 49019 Fax.: +1 978 750 9799...
