Anschluss HART -
Kommunikation
Endress+Hauser

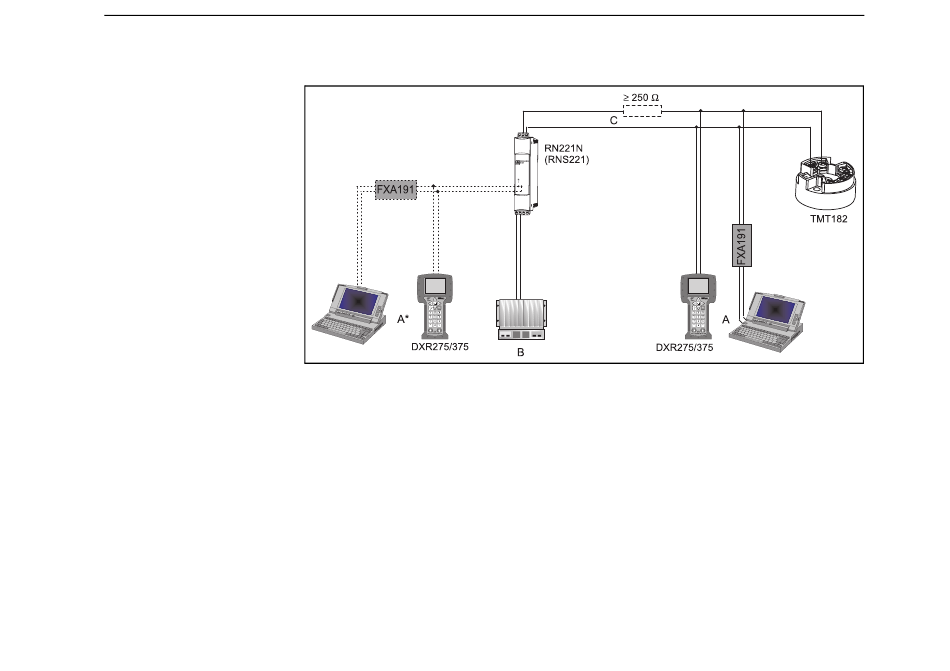

Handbediengerät DXR275/375 oder Commubox FXA 191 in Verbindung mit
PC und PC-Bediensoftware (siehe »Bedienung« auf Seite 8).
®
A = Anschluss HART -Kommunikation auf 4 bis 20 mA Leitung
®
A* = Anschluss HART -Kommunikation am Speisegerät
C = Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen. Bei
B = SPS mit passivem Eingang
den E+H Speisegeräten RNS221 und RN221N ist dieser Widerstand bereits
im Gerät integriert und deshalb nicht erforderlich!

Anschluss Commubox FXA191:

Stellen Sie hierzu den DIP-Schalter der Commubox auf 'HART'!
TMT182
7
