Hinweise
Die Steuerung TT1L dient zur Schaltung eines einphasigen, mit Netzspan-
nung gespeisten elektrischen Geräts, wie zum Beispiel von Lampen für die
Beleuchtung, Motoren für die Bewässerung, usw.:

1) Beschreibung des Produkts

Mit der Steuerung TT1L können über eine Funkfernbedienung mit
Netzspannung gespeiste, elektrische Geräte bis zu einer Leistung
von 500W (400VA) gesteuert werden; mit der Steuerung können
Befehle wie ON/OFF, Todmann und Ausschaltung mit Zeitgebung (2
unabhängige Timer) erteilt werden.
In die Steuerung ist ein Funkempfänger eingebaut, der auf einer Fre-
quenz von 433.92 MHz mit Rolling Code Technologie arbeitet und
ein hohes Sicherheitsniveau gewährleistet. Für jede Steuerung kön-

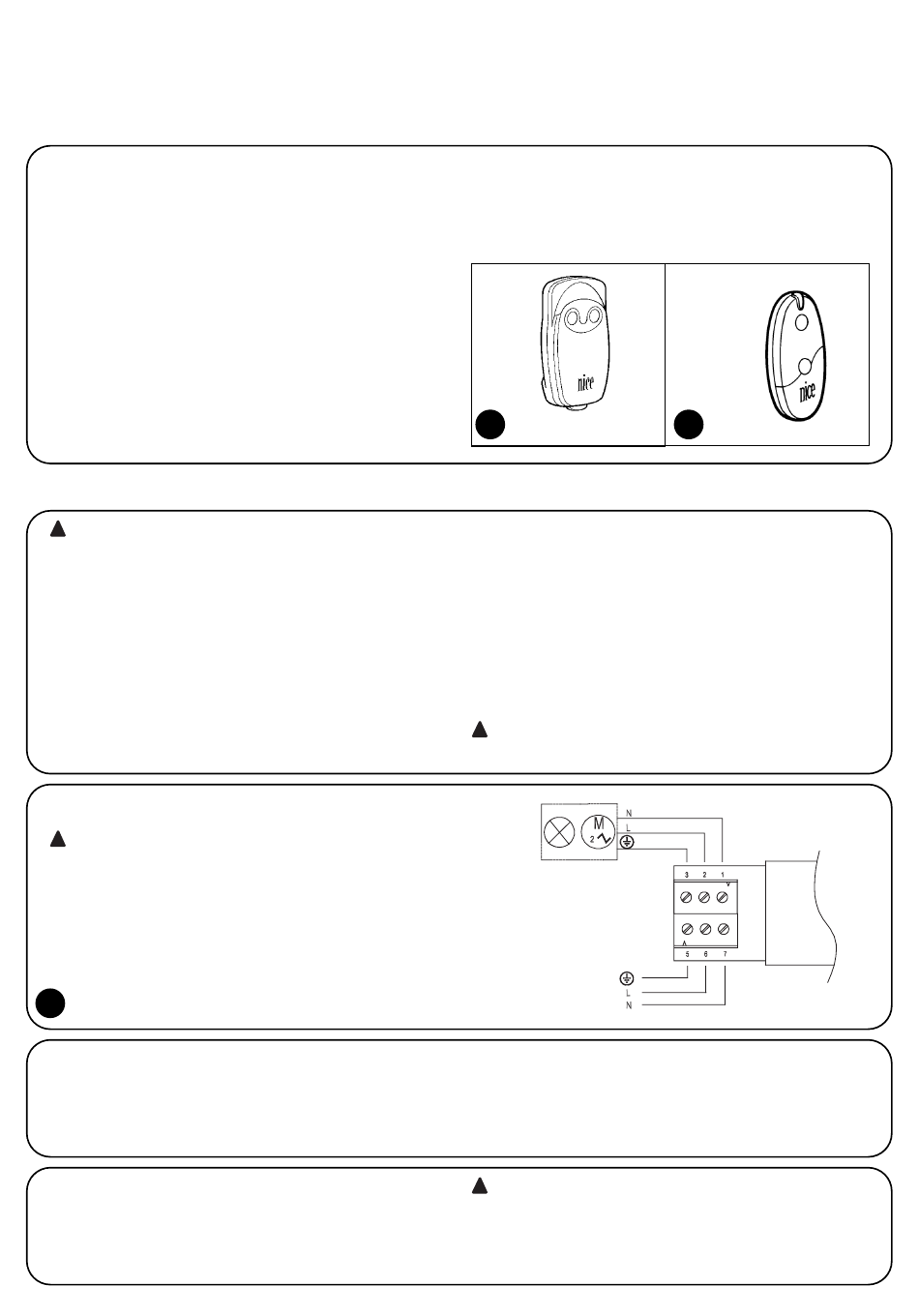

nen bis zu 30 Sender der Serie "FLOR" (Abb. 1) oder "VERY" (Abb.
2) gespeichert werden. An jedem Sender werden 2 Tasten benutzt,
eine für das Einschalten, die andere für das Ausschalten. Alle ande-
ren Programmierungen können direkt über die Sender erfolgen, ein
Biepton wird ihre verschiedenen Phasen anleiten.
2) Installation
!
Elektrische Anlagen müssen von erfahrenem und qua-
lifiziertem Personal unter Einhaltung der gesetzlichen
Vorschriften durchgeführt werden. Alle Anschlüsse müs-
sen ohne Stromversorgung ausgeführt werden.
1. Das Kabel des zu steuernden Elektrogeräts und das Versorgungska-
bel ca. 3 cm abisolieren, dann die einzelnen Drähte ca. 5 mm.
2. Die Box öffnen und den „Stopfen zur Kabeldurchführung" entfernen,
wie in Abb. 4 gezeigt.
3. Die beiden Kabel durch die dazu bestimmten Bohrungen im „Stopfen"
führen (siehe Abb. 5).
4. Die Karte ein paar Zentimeter aus der Box herausziehen (siehe Abb. 6)
5. Die Drähte wie in Abb. 7 und auf dem Plan in Abb. 3 angegeben und
2.1) Elektrische Anschlüsse
!
Die Anschlüsse genau wie vorgesehen ausführen; im
Zweifelsfall KEINE Versuche machen, sondern die dazu
bestimmten technischen Blätter zu Rate ziehen, die auch
im Web unter www.niceforyou.com zur Verfügung stehen.
Ein falscher Anschluss kann schwere Defekte an der
Steuerung verursachen.
3
2.1.1) Anschluss des Elektrogeräts
Die Versorgung der elektrischen Vorrichtung, die man steuern will
(max. 500W / 400 VA) muss an den Ausgangsklemmen 1-2 ange-
schlossen werden, die Klemme Nr. 3 ist die Erdungsklemme.
2.1.2) Versorgung
Die Hauptversorgung zur Steuerung mit über die Klemmen 5-6-7 (Erde, Pha-
se, Nullleiter) geliefert werden, wie in Abb. 3 "Elektrische Anschlüsse" gezeigt.
20
Jeder andere Gebrauch ist unsachgemäß und daher verboten. Die Installati-
on muss von technischem Personal unter voller Einhaltung der gültigen elek-
trischen Vorschriften und der Sicherheitsverordnungen durchgeführt werden.
Anmerkung: Die Steuerung kann auch andere Sender und andere
Betriebsarten betreiben; für Informationen wird auf Kapitel 4) "Weite-
re Auskünfte" verwiesen.
1 FLOR
nach den Anweisungen in Kapitel 2.1 anschließen .
6. Die Kabel wie in Abb. 8 gezeigt biegen.
7. Die Steuerkarte in die Box schieben und prüfen, dass sich der abiso-
lierte Kabelteil ganz in der Box befindet. Den „Stopfen" über die Kabel
gleiten lassen, bis sie ganz zugedeckt sind (siehe Abb. 9).
8. Die Steuerung auf einer geeigneten und vor Stoß geschützten Ober-
fläche befestigen, ggf. zweiseitiges Klebeband zur Befestigung benut-
zen. Um Wasserinfiltrationen zu vermeiden, sollte sie mit den Kabeln
nach unten gerichtet angebracht werden, wie in Abb. 10 gezeigt; kei-
nesfalls mit nach oben gerichteten Kabeln anbringen (Abb. 11).
!
Die Box darf nie und aus keinem Grunde gelocht werden.
!
In der Steuerung ist die Klemme 7 (Nullleiter) direkt mit der
Ausgangsklemme 1 und daher mit der zu steuernden elektri-
schen Vorrichtung verbunden; auch wenn diese ausgeschaltet
ist, ist sie daher nie vollständig von der elektrischen Versor-
gungslinie abgetrennt.
2 VERY
