ELEKTRISCHER ANSCHLUSS

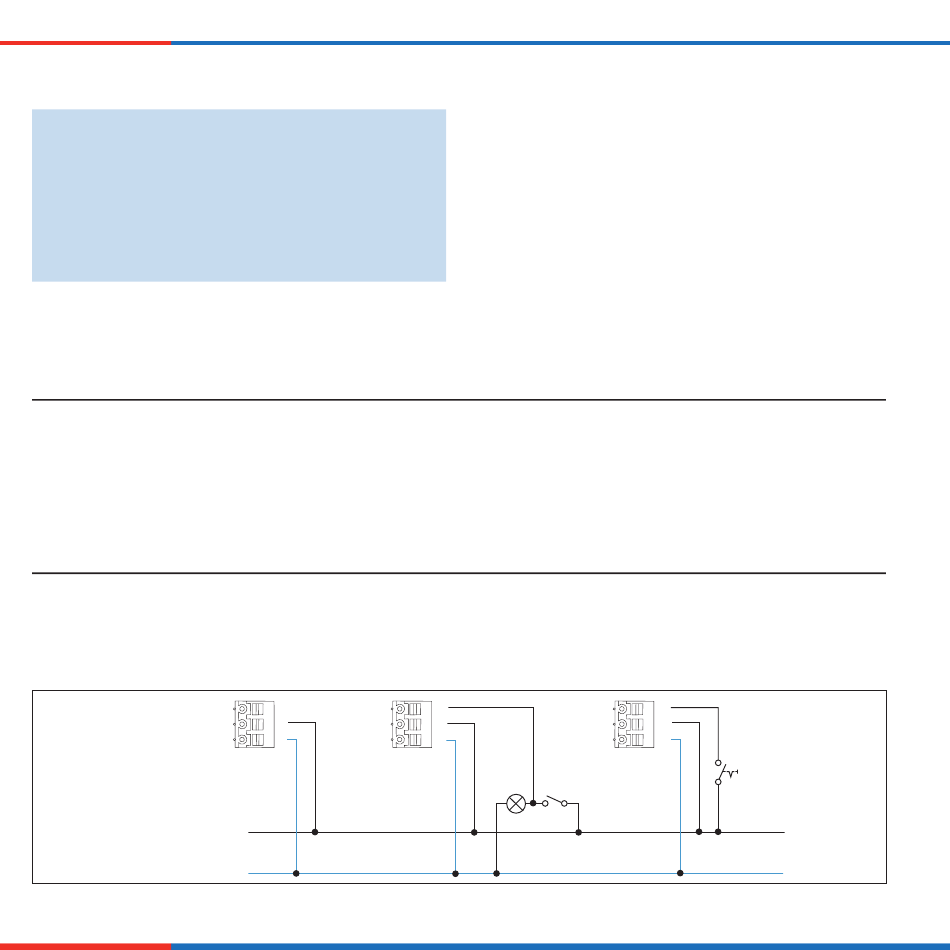

4.2 Anschlusspläne
Der Ventilator ist doppelt isoliert und darf nicht
geerdet werden.
Der Ventilator ist mit einem allpolig trennendem Schalter
ausgerüstet. Die Kopplung mit einem externen Schalter
muss nicht erfolgen, sie ist optional (Timer-Funktion).

1 Sensorgesteuert:

• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtigkeit, unter Einwirkung von Lichtveränderungen und
geruchsaktiven Stoffen (Aktivierung durch Sensorik). Der Ventilator wird kontinuierlich an die Stromversorgung ange-
schlossen, Phase (L) und Neutral-Leiter (N), siehe Anschlussplan 1.
2 1 Sensorgesteuert mit Timer-Funktion abhängig von der Raumbeleuchtung:
• Erhöhen der Ventilatorleistung bei Aktivierung durch Sensorik. Zusätzlich kann die Timer-Funktion (Einschaltverzögerung
und Nachlaufzeit) mit Kopplung an die Raumbeleuchtung aktiviert werden.
Der Ventilator wird kontinuierlich an die Stromversorgung angeschlossen, Phase (L) und Neutral-Leiter (N). Die geschalte-
te Phase (SL) wird angeschlossen, um mit Einschalten der Raumbeleuchtung einen Impuls zum Starten der Einschaltver-
zögerung (2 Minuten) oder des Ventilators zu geben. Der Ventilator läuft, solange die Raumbeleuchtung eingeschaltet ist.
Wird die Raumbeleuchtung ausgeschaltet, läuft der Ventilator noch 15 / 30 Minuten nach, siehe Anschlussbild 2.
1 Sensorgesteuert mit Nachlauf-Funktion 3
Erhöhen der Ventilatorleistung bei Aktivierung durch Sensorik. Bei Betätigen des externen Tasters wird der Ventilator ein-
geschaltet und gleichzeitig die Nachlaufzeit aktiviert. Der Ventilator läuft bis zum Ende der Nachlaufzeit (15/30 Minuten)
und schaltet dann automatisch ab, siehe Anschlussbild 3.
1
100 - 240 V AC
50 - 60 Hz
10
Abluftventilator Pulsar
LS
2
L
N
L
N
• Montage- und Bedienungsanleitung
Der Abluftventilator Aviant kann mit einem Lichtschalter
(2-polig) kombiniert werden oder an einen handelsüblichen
Schalter (Anschlussbild 2) oder Taster (Anschlussbild 3)
angeschlossen werden. Dieser aktiviert, zusätzlich zum
Lichtsensor, die Timer-Funktion (Schalter) oder den Nach-
lauf (Taster). Er ist nicht im Lieferumfang enthalten und
muss bauseits gestellt werden.
LS
3
L
N
LS
L
N
