Elektrischer Anschluss

Der Abluftventilator Aviant wird direkt mit dem AC 230
V-Netz verbunden.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsfüh-
rende Bauteile (230 V, 50 Hz)!
• Vor Arbeiten an elektrischen Anlagen alle betrof-
fenen Geräte von der Stromversorgung trennen.
• Kabel nicht unter Spannung verlegen oder
anschließen.
• Anschluss nur von qualifiziertem und geschultem
Personal.
GEFAHR
Eindringen von Wasser in den Abluftventilator
oder dessen Komponenten/Stromquelle.
Stromschlag und Überhitzung durch Kurzschluss
(230V, 50 Hz)!
• Abluftventilator Aviant außerhalb des Schutzbe-
reiches 0 nach VDE 0100 anbringen.
HINWEIS
Zu geringer Leitungsquerschnitt.
Zu hoher Spannungsabfall und/oder Kontaktierung
nicht gewährleistet!
• Für das Netzanschlusskabel einen Leitungsquer-
schnitt von 1,5 mm² verwenden.
HINWEIS
Netzanschlusskabel über Abdeckung Platine
verlegt.
Beschädigung der Platine und keine Funktion des
Abluftventilators Pulsar!
• Netzanschlusskabel AC 100 – 240 V nicht über
die Platine verlegen.
4.1

Klemmenbelegung:

Anschlussklemme Netzanschlusskabel
3
Ls
L
N

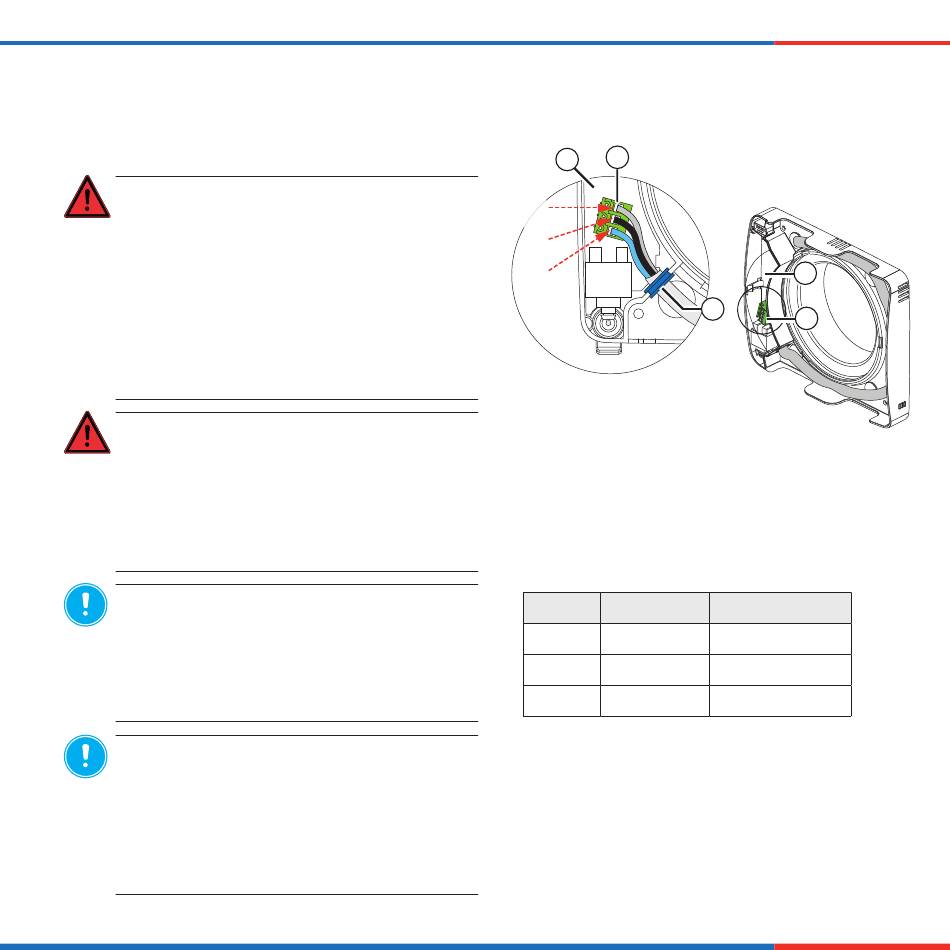

Abbildung 3: Platine Abluftventilator Aviant: Klemmenbelegung
Anschlussklemme Netzanschlusskabel (230 V AC)
1 Kabeldurchführung Netzanschlusskabel (Tülle)
2 Anschlussklemme Netzanschlusskabel,
230 V AC, 3-polig
Klemme
N
L
LS
3 Platine
Abluftventilator Pulsar • Montage- und Bedienungsanleitung
ELEKTRISCHER ANSCHLUSS
2
1
Beschriftung Bedeutung
N Neutral-Leiter
L Leiter, Phase
SL Phase, geschaltet
