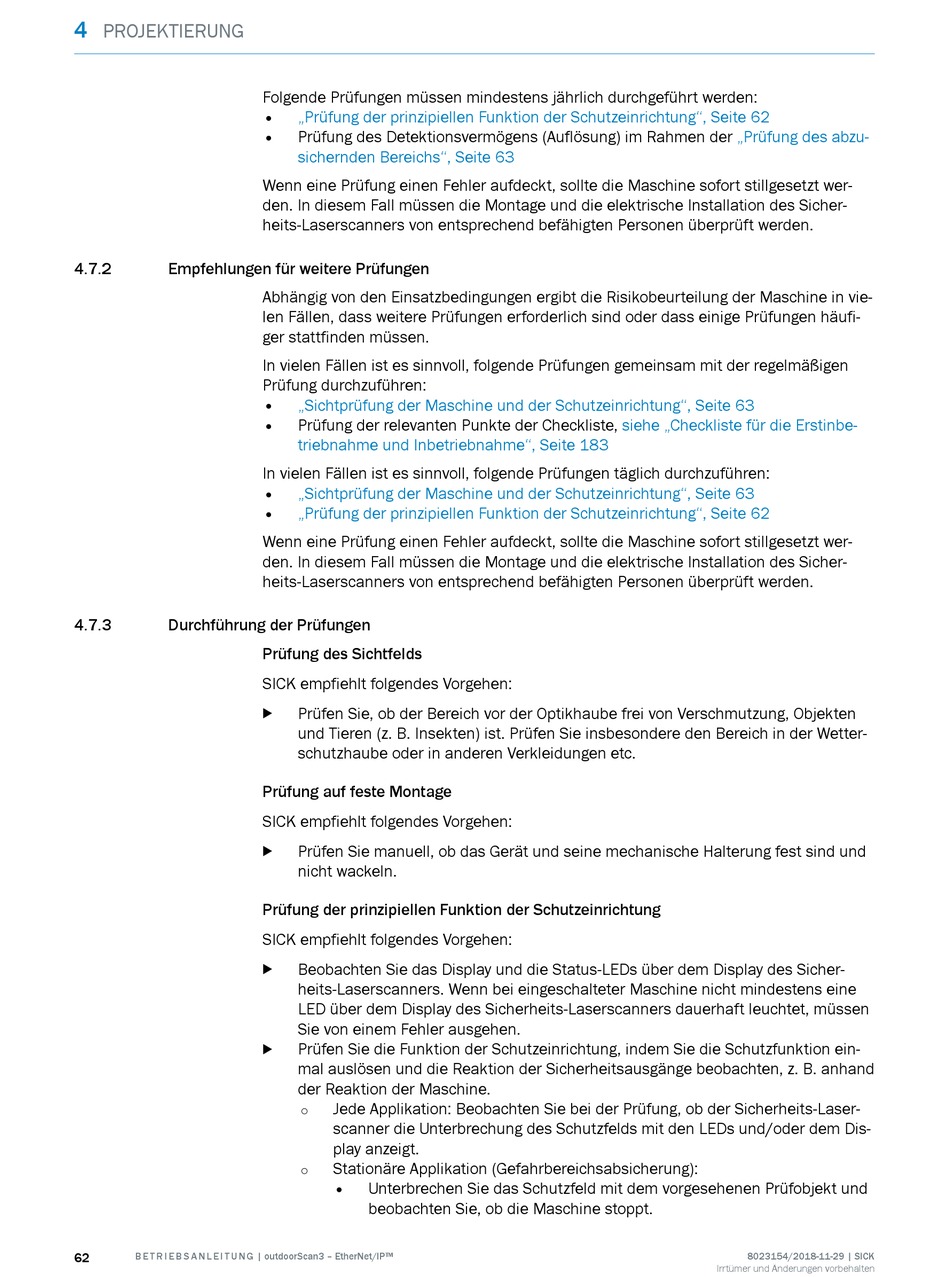

4
PROJEKTIERUNG
4.7.2 Empfehlungen für weitere Prüfungen
4.7.3 Durchführung der Prüfungen
62 B E T R I E B S A N L E I T U N G | outdoorScan3 – EtherNet/IP™
Folgende Prüfungen müssen mindestens jährlich durchgeführt werden:
• „Prüfung der prinzipiellen Funktion der Schutzeinrichtung", Seite 62
• Prüfung des Detektionsvermögens (Auflösung) im Rahmen der
sichernden Bereichs", Seite 63
Wenn eine Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt wer‐
den. In diesem Fall müssen die Montage und die elektrische Installation des Sicher‐
heits-Laserscanners von entsprechend befähigten Personen überprüft werden.
Abhängig von den Einsatzbedingungen ergibt die Risikobeurteilung der Maschine in vie‐
len Fällen, dass weitere Prüfungen erforderlich sind oder dass einige Prüfungen häufi‐
ger stattfinden müssen.
In vielen Fällen ist es sinnvoll, folgende Prüfungen gemeinsam mit der regelmäßigen
Prüfung durchzuführen:
•
„Sichtprüfung der Maschine und der Schutzeinrichtung", Seite 63
•
Prüfung der relevanten Punkte der Checkliste,
triebnahme und Inbetriebnahme", Seite 183
In vielen Fällen ist es sinnvoll, folgende Prüfungen täglich durchzuführen:
• „Sichtprüfung der Maschine und der Schutzeinrichtung", Seite 63
• „Prüfung der prinzipiellen Funktion der Schutzeinrichtung", Seite 62
Wenn eine Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt wer‐
den. In diesem Fall müssen die Montage und die elektrische Installation des Sicher‐
heits-Laserscanners von entsprechend befähigten Personen überprüft werden.
Prüfung des Sichtfelds
SICK empfiehlt folgendes Vorgehen:
Prüfen Sie, ob der Bereich vor der Optikhaube frei von Verschmutzung, Objekten
b
und Tieren (z. B. Insekten) ist. Prüfen Sie insbesondere den Bereich in der Wetter‐
schutzhaube oder in anderen Verkleidungen etc.
Prüfung auf feste Montage
SICK empfiehlt folgendes Vorgehen:
Prüfen Sie manuell, ob das Gerät und seine mechanische Halterung fest sind und
b
nicht wackeln.
Prüfung der prinzipiellen Funktion der Schutzeinrichtung
SICK empfiehlt folgendes Vorgehen:
Beobachten Sie das Display und die Status-LEDs über dem Display des Sicher‐
b
heits-Laserscanners. Wenn bei eingeschalteter Maschine nicht mindestens eine
LED über dem Display des Sicherheits-Laserscanners dauerhaft leuchtet, müssen
Sie von einem Fehler ausgehen.
Prüfen Sie die Funktion der Schutzeinrichtung, indem Sie die Schutzfunktion ein‐
b
mal auslösen und die Reaktion der Sicherheitsausgänge beobachten, z. B. anhand
der Reaktion der Maschine.
Jede Applikation: Beobachten Sie bei der Prüfung, ob der Sicherheits-Laser‐
°
scanner die Unterbrechung des Schutzfelds mit den LEDs und/oder dem Dis‐
play anzeigt.
Stationäre Applikation (Gefahrbereichsabsicherung):
°
• Unterbrechen Sie das Schutzfeld mit dem vorgesehenen Prüfobjekt und
beobachten Sie, ob die Maschine stoppt.
„Prüfung des abzu‐
siehe „Checkliste für die Erstinbe‐
8023154/2018-11-29 | SICK
Irrtümer und Änderungen vorbehalten
