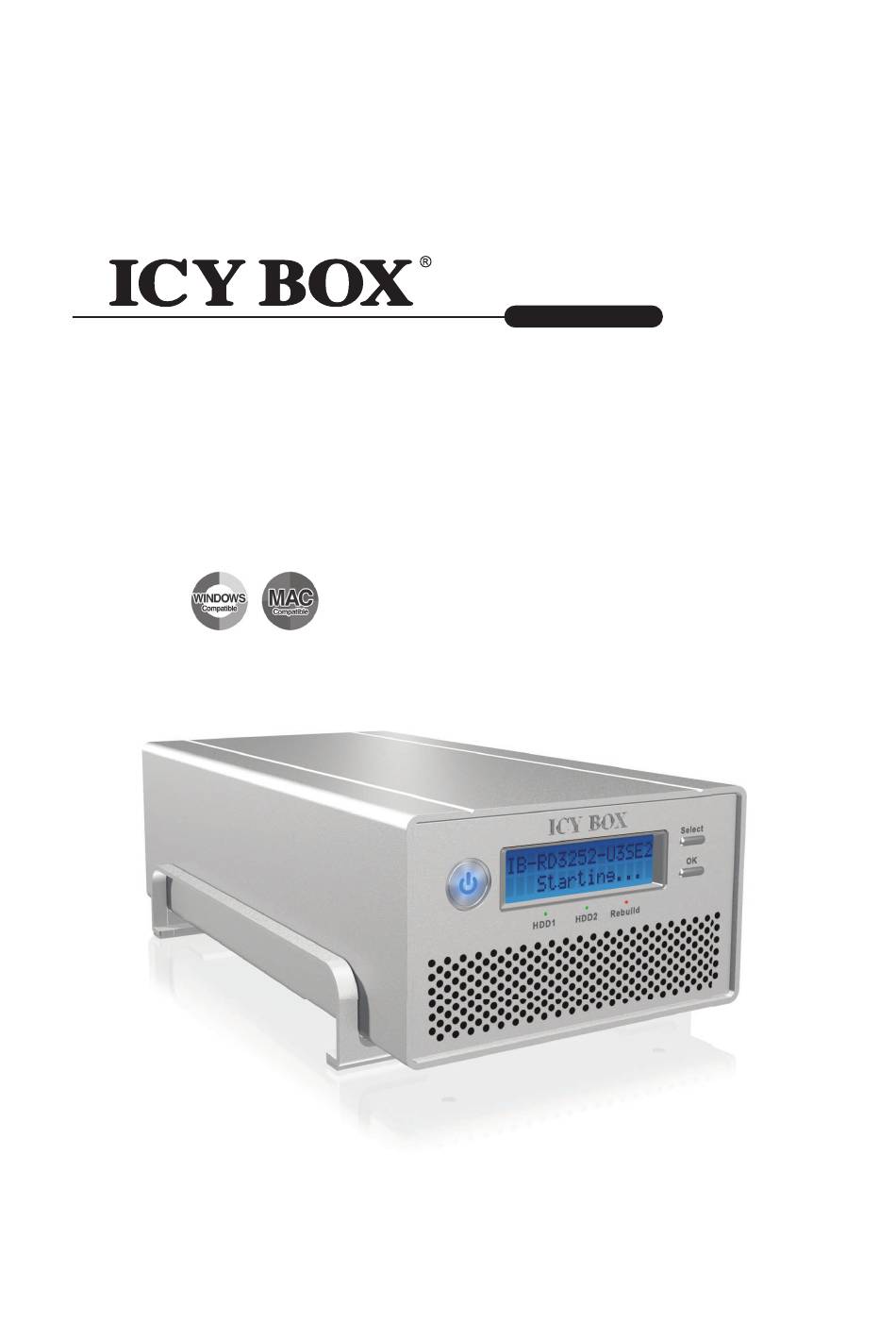

- Seite 1 IB-RD3252 External 2bay 3.5" SATA RAID Enclosure Benutzerhandbuch / Manual Version 1.4...
- Seite 3 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse EINLEITUNG Systemanforderungen 1.1.1 PC Anforderungen • Minimum Intel Pentium III CPU 500MHz, 128MB RAM • PC mit eSATA Anschluss: Windows XP/Vista/7/8 • PC mit FireWire 400/800 Anschluss: Windows XP/Vista/7/8 • PC mit USB 2.0 Anschluss: Windows XP/Vista/7/8 •...
- Seite 4 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse Übersicht IB-RD3252 1.5.1 Frontansicht IB-RD3252 LED/Taste Status • Ein-/Ausschalttaste; blau = Stromzufuhr an HDD1/2 • Rot = Fehler oder leerer Festplattensteckplatz • Aus = Festplattenstatus normal Rebuild • Orange = Datenwiederherstellung Select •...
- Seite 5 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse 1.5.2 Rückansicht IB-RD3252 = 1x Netzteilanschluss eSATA = 1x Externer SATA Anschluss FW800 = 2x FireWire 800 Anschluss FW400 = 1x FireWire 400 Anschluss USB 3.0 = 1x USB 3.0 High Speed Anschluss...
- Seite 6 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse RAID Modi Bevorzugt sollten Festplatten der gleichen Kapazität verwendet werden. Sollten die Kapazitäten unter- schiedlich sein, wird die Summe der zur Verfügung stehenden Gesamtkapazität immer nur der kleineren Festplatte entsprechen. Einen Geschwindigkeitsunterschied wird immer nur über schnelle Datenschnitt- stellen wie z.B.
-
Seite 7: Systemeinrichtung
IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse Anmerkung Das Wechseln des RAID Modus erfordert ein Neuformatieren der Festplatten. Durch diesen Vorgang werden alle Daten auf den Festplatten gelöscht. Stellen Sie sicher, das vorher alle vorhanden Daten auf einen anderen Datenträger gesichert werden. - Seite 8 Schieben Sie das Innere des Gehäuses zurück in die Gehäusehülle und montieren die Füße mittels der Schrauben wieder. Verbinden Sie das Gerät mit der Stromversorgung, schalten es ein und verbinden die IB-RD3252 mittels Datenkabel mit Ihrem Computer. Haben Sie die Funktion zur Einstellung der RAID Modi über das Display gewählt, stellen Sie zuerst, unter Verwendung des LCD Displays, Ihren bevorzugten RAID Modus ein.
- Seite 9 Vor der ersten Verbindung mit dem Computer setzen Sie bitte die entsprechenden Festplatten ein und wählen den bevorzugten RAID Modus. • Zum sicheren Entfernen der IB-RD3252 vom Computer unter der Vermeidung von Datenverlust, folgen Sie der korrekten Trennung Ihrer Hardware entsprechend Ihres Betriebssystems. •...
-
Seite 10: Lcd-Display
Um Ihre Daten zu sichern und Datenverlust zu vermeiden, sollten Sie immer mindestens zwei Kopien chenden Speichermedien wie CD, DVD, Blu-Ray o.ä. Jeglicher Datenverlust oder -schaden durch die Benutzung der IB-RD3252 liegt in der Verantwortung des Benutzers und es kann unter keinen Umständen der Hersteller für die Wiederherstellung der Daten oder deren Kosten zur Verantwortung gezogen werden. - Seite 11 Startanzeige des System-Informationsmenüs. Die Seriennummer ist eine Kombination der 1394 Hersteller ID, der Chip ID Hi und der Chip Zeigt die aktuelle Firmwareversion der IB-RD3252 an. Der I/O Status zeigt die aktuell verwendete Datenschnittstelle zum Computer an. Zeigt den aktuellen Status der >2 TB- und Alarmfunktion an.
- Seite 12 Einstellung zum aktivieren oder deaktivieren der Alarmfunktion. Einstellung zum aktivieren oder deaktivieren des Alarmtons. Verlassen des Einstellungsmenüs und Rückkehr zu Startmenü. IB-RD3252 Anzeige: 3.4.1 > 2TB Volume Modus Damit ein Computer auf Datenträger größer 2 TB zugreifen kann, muss die Hardware, sowie das Be- triebssystem diese Funktion unterstützen (z.B.
- Seite 13 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse IB-RD3252 Anzeige: 3.4.2 Einstellung des RAID Modus Um Einstellungen des RAID Modus über das Display vornehmen zu können, stellen Sie sicher, dass die DIP Switch Position wie folgt eingestellt ist: 1 oben, 2 unten.
- Seite 14 • Um die Einstellungen zu ändern drücken Sie bitte die [Select] Taste um die bevorzugte Einstellung auszuwählen, dann die [OK] Taste um die Auswahl zu bestätigen IB-RD3252 Anzeige: 3.4.4 Temperatur Alarm Einstellung Der dieser Alarmton ist ein Piepen, das Sie hören, wenn die Temperatur am Messfühler einen kritischen Bereich (>60°...
- Seite 15 Um das Menü zu verlassen ohne Änderungen vorzunehmen, drücken Sie bitte die [Select] Taste bis die EXIT Anzeige erscheint und drücken dann die [OK] Taste. Um die Einstellungen zu ändern drücken Sie bitte die [Select] Taste um die bevorzugte Einstellung auszuwählen, dann die [OK] Taste um die Auswahl zu bestätigen. IB-RD3252 Anzeige:...
- Seite 16 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse Display Informationen Zusätzlich zu den Details zur Hardware- und Geräteinformation, zeigt das LCD Display bestimmte Informationen zu verschiedenen Vorkommnissen an. Eine Liste der Meldungen und ihrer Bedeutungen lauten wie folgt: [HDD Error / Remaining 1xHDD] Wenn im RAID 0 Modus eine Festplatte ausfällt, ertönt zunächst der Alarm und das Display zeigt...
- Seite 17 IB-RD3252 Externes 2x 3,5” SATA Festplatten RAID Gehäuse © Copyright 2013 RaidSonic Technology GmbH. Alle Rechte vorbehalten. tung darf ohne die schriftliche Genehmigung des Herstellers reproduziert werden. Die in dieser Anleitung dargestellten Anzeigebeispiele und Beschreibungen können von den tatsächlichen Anzeigen des aktuellen Produkts oder dem Inhalt etwas abweichen.
