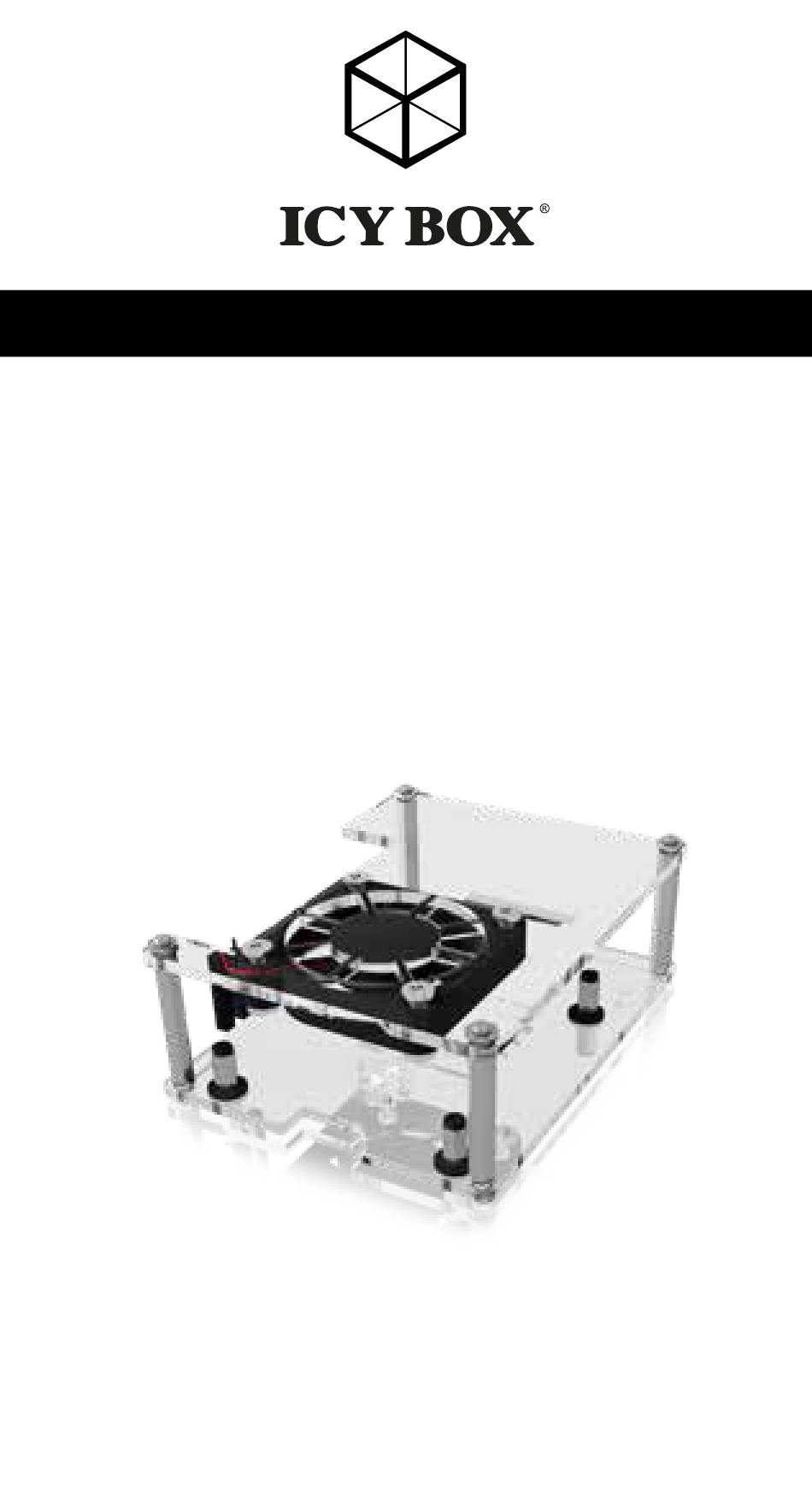

Icy Box IB-RP106 Schnellinstallationsanleitung
Verwandte Anleitungen für Icy Box IB-RP106
Inhaltszusammenfassung für Icy Box IB-RP106
-
Seite 11: Wichtige Produktinformationen
® • Raspberry Pi Board nicht im Lieferumfang enthalten ® Verpackungsinhalt: 1x IB-RP106, 1x 40 mm Lüfter, 1x Satz Kühlkörper, 1x Satz Schrauben, Abstandshalter und Muttern, 4x Gummifußaufkleber, 1x Schraubendreher 1x Schnellinstallationsanleitung, (Raspberry Pi nicht im Lieferumfang enthalten) ® Durchsichtiges, rahmenloses Acrylglasgehäuse für Raspberry Pi 2 und 3 ®... -
Seite 12: Zusammenbau
Schnellinstallationsanleitung IB-RP106 Zusammenbau • Um das entsprechende Board einzubauen, folgen Sie bitte der Darstellung. • Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden. Bitte entfernen Sie die Folie, bevor Sie die Kühlkörper anbringen. • Alternativ oder zusätzlich können Sie auch den 40 mm Lüfter (enthalten) im Oberteil des Gehäuses verbauen. - Seite 13 Schnellinstallationsanleitung IB-RP106 2. An den Positionen der entsprechenden Raspberry-Pi Schraubenlöcher ® befestigen Sie 4x die Distanzstücke-A mittels 4x der Schrauben-B auf der unteren Acrylscheibe wie gezeigt! 3. Befestigen Sie Ihren Raspberry Pi mit 4x silbernen Schrauben-C an den ® vormontierten Abstandhaltern-A an der unteren Acrylscheibe. Entfernen Sie die Folie von den entsprechenden Kühlkörpern und kleben Sie sie auf...
- Seite 14 Schnellinstallationsanleitung IB-RP106 5. Befestigen Sie 4x die Abstandshalter-F mit 4x den Schrauben-B an der unteren Acrylscheibe. 6. Montieren Sie die obere Acrylscheibe, indem Sie die Gewinde der Abstandshalter-F in die Schraublöcher der oberen Acrylscheibe stecken und mit 4x Muttern-G befestigen.
- Seite 15 Sie bitte die Muttern-G durch die Abstandshalter-I und montieren Sie dann die untere Acrylscheibe eines weiteren IB-RP106 Satzes darauf (Ein Satz IB-RP106 enthält immer nur eine obere und eine untere Acrylscheibe, um zwei oder mehrere Geräte zu stapeln, erstehen Sie bitte weitere IB-RP106...
