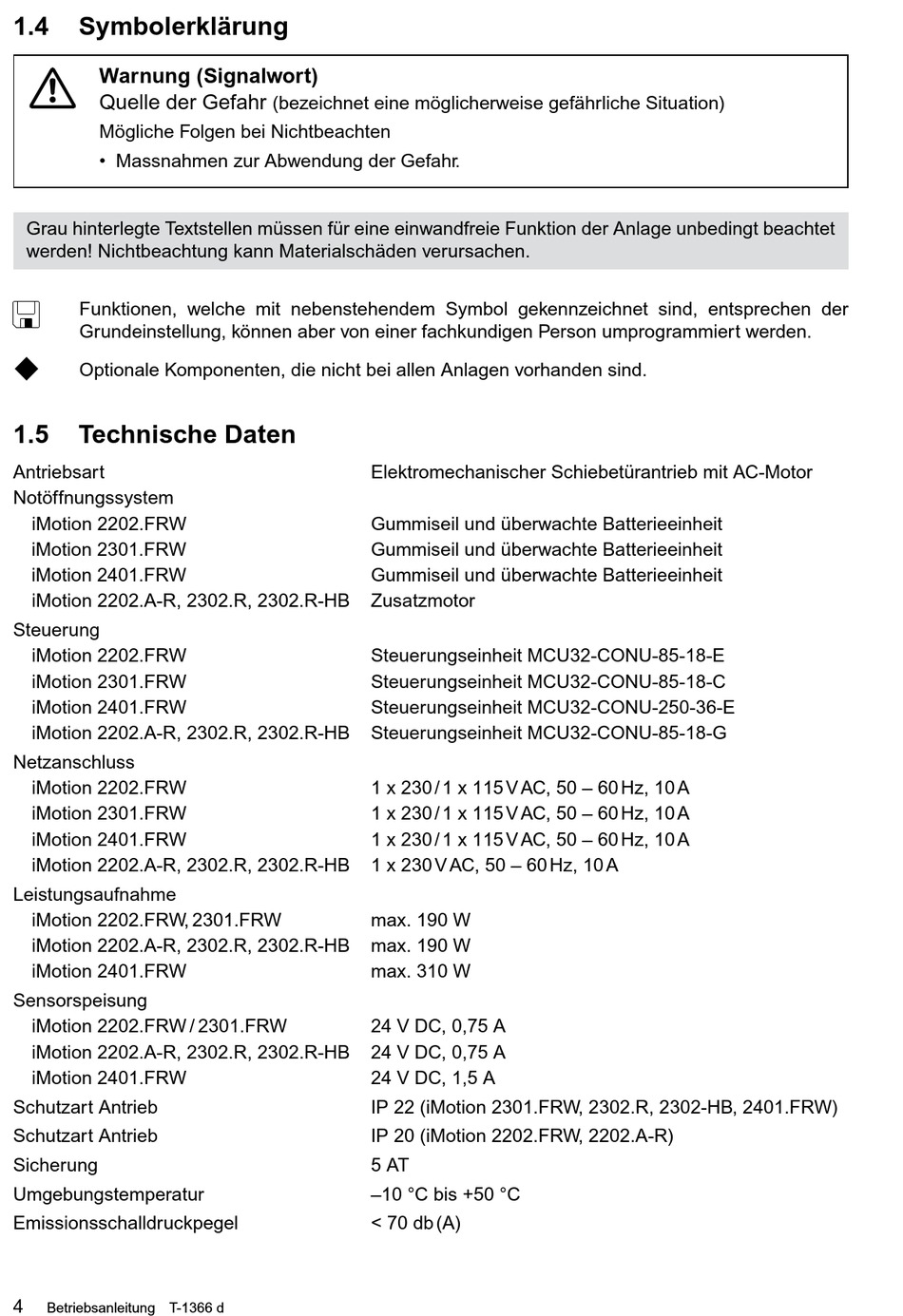

1.4 Symbolerklärung
Warnung (Signalwort)
Quelle der Gefahr
Mögliche Folgen bei Nichtbeachten
• Massnahmen zur Abwendung der Gefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.
<
Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der
Grund einstel lung, können aber von einer fachkundigen Person umprogrammiert werden.

Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.
1.5

Technische Daten

Antriebsart
Notöffnungssystem
iMotion 2202.FRW
iMotion 2301.FRW
iMotion 2401.FRW
iMotion 2202.A-R, 2302.R, 2302.R-HB
Steuerung
iMotion 2202.FRW
iMotion 2301.FRW
iMotion 2401.FRW
iMotion 2202.A-R, 2302.R, 2302.R-HB
Netzanschluss
iMotion 2202.FRW
iMotion 2301.FRW
iMotion 2401.FRW
iMotion 2202.A-R, 2302.R, 2302.R-HB
Leistungsaufnahme
iMotion 2202.FRW, 2301.FRW
iMotion 2202.A-R, 2302.R, 2302.R-HB
iMotion 2401.FRW
Sensorspeisung
iMotion 2202.FRW / 2301.FRW
iMotion 2202.A-R, 2302.R, 2302.R-HB
iMotion 2401.FRW
Schutzart Antrieb
Schutzart Antrieb
Sicherung
Umgebungstemperatur
Emissionsschalldruckpegel
4
Betriebsanleitung T-1366 d
(bezeichnet eine möglicherweise gefährliche Situation)
Elektromechanischer Schiebetürantrieb mit AC-Motor
Gummiseil und überwachte Batterieeinheit
Gummiseil und überwachte Batterieeinheit
Gummiseil und überwachte Batterieeinheit
Zusatzmotor
Steuerungseinheit MCU32-CONU-85-18-E
Steuerungseinheit MCU32-CONU-85-18-C
Steuerungseinheit MCU32-CONU-250-36-E
Steuerungseinheit MCU32-CONU-85-18-G
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
1 x 230 V AC, 50 – 60 Hz, 10 A
max. 190 W
max. 190 W
max. 310 W
24 V DC, 0,75 A
24 V DC, 0,75 A
24 V DC, 1,5 A
IP 22 (iMotion 2301.FRW, 2302.R, 2302-HB, 2401.FRW)
IP 20 (iMotion 2202.FRW, 2202.A-R)
5 AT
–10 °C bis +50 °C
< 70 db (A)
