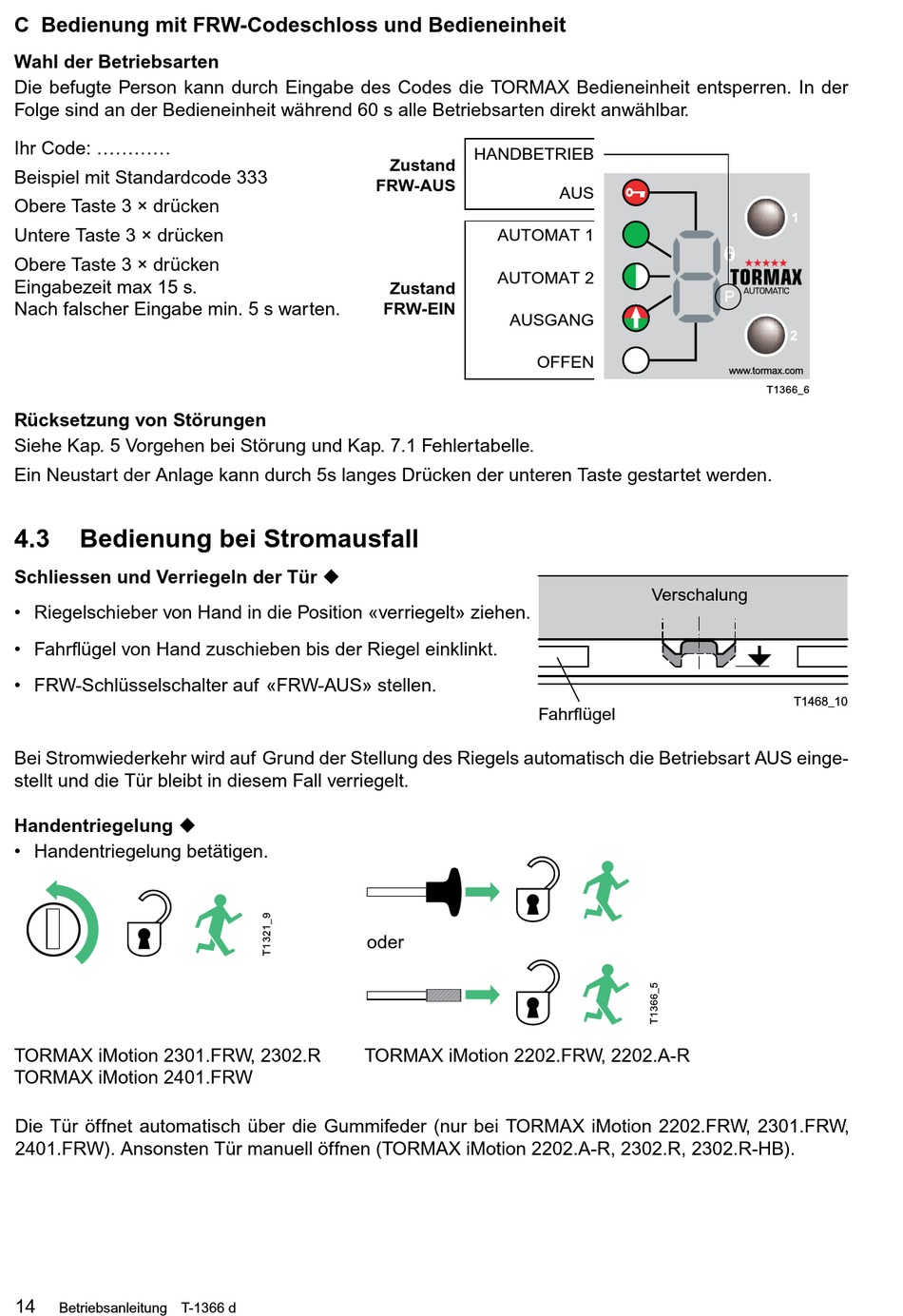

C Bedienung mit FRW-Codeschloss und Bedieneinheit

Wahl der Betriebsarten
Die befugte Person kann durch Eingabe des Codes die TORMAX Bedieneinheit entsperren. In der
Folge sind an der Bedieneinheit während 60 s alle Betriebsarten direkt anwählbar.
Ihr Code: ............
Beispiel mit Standardcode 333
Obere Taste 3 × drücken
Untere Taste 3 × drücken
Obere Taste 3 × drücken
Eingabezeit max 15 s.
Nach falscher Eingabe min. 5 s warten.
Rücksetzung von Störungen
Siehe Kap. 5 Vorgehen bei Störung und Kap. 7.1 Fehlertabelle.
Ein Neustart der Anlage kann durch 5s langes Drücken der unteren Taste gestartet werden.
4.3

Bedienung bei Stromausfall

Schliessen und Verriegeln der Tür u
• Riegelschieber von Hand in die Position «verriegelt» ziehen.
• Fahrflügel von Hand zuschieben bis der Riegel einklinkt.
• FRW-Schlüsselschalter auf «FRW-AUS» stellen.
Bei Stromwiederkehr wird auf Grund der Stellung des Riegels automatisch die Betriebsart AUS einge-
stellt und die Tür bleibt in diesem Fall verriegelt.
Handentriegelung u
• Handentriegelung betätigen.
TORMAX iMotion 2301.FRW, 2302.R
TORMAX iMotion 2401.FRW
Die Tür öffnet automatisch über die Gummifeder (nur bei TORMAX iMotion 2202.FRW, 2301.FRW,
2401.FRW). Ansonsten Tür manuell öffnen (TORMAX iMotion 2202.A-R, 2302.R, 2302.R-HB).
14
Betriebsanleitung T-1366 d
HANDBETRIEB
Zustand
FRW-AUS
AUTOMAT 1
AUTOMAT 2
Zustand
FRW-EIN
AUSGANG
oder
TORMAX iMotion 2202.FRW, 2202.A-R
AUS
OFFEN
Verschalung
Fahrflügel
T1366_6
T1468_10
