Temperaturfühler anschließen
10 Temperaturfühler anschließen
ANWENDERHINWEIS
Beachten Sie den Einbauort bei ein- bzw.
zweireihigen Kollektorsystemen.
Einbauort
– Einbauort (Abb. 48, Pos. A) bei einreihigen Kollek-
torsystemen
– Einbauort (Abb. 48, Pos. B) bei zweireihigen Kollek-
torsystemen
Anschluss Temperaturfühler
l Drücken Sie die Wärmeleitpaste in die Tauchhülse
(Abb. 48, Pos. 1) am Kollektor.
l Führen Sie den Temperaturfühler (Abb. 48, Pos. 2)
durch das Ober- und Unterteil der Klemmverschrau-
bung (Abb. 48, Pos. 3 und 4) ca. 170 mm in den Kol-
lektor ein.
l Schrauben Sie das Unterteil der Klemmverschrau-
bung (Abb. 48, Pos. 4) in die Tauchhülse des Kollek-
tors (Abb. 48, Pos. 1).
l Ziehen Sie die Klemmverschraubung (Abb. 48,
Pos. 3 und 4) an.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000
4
3
2
1

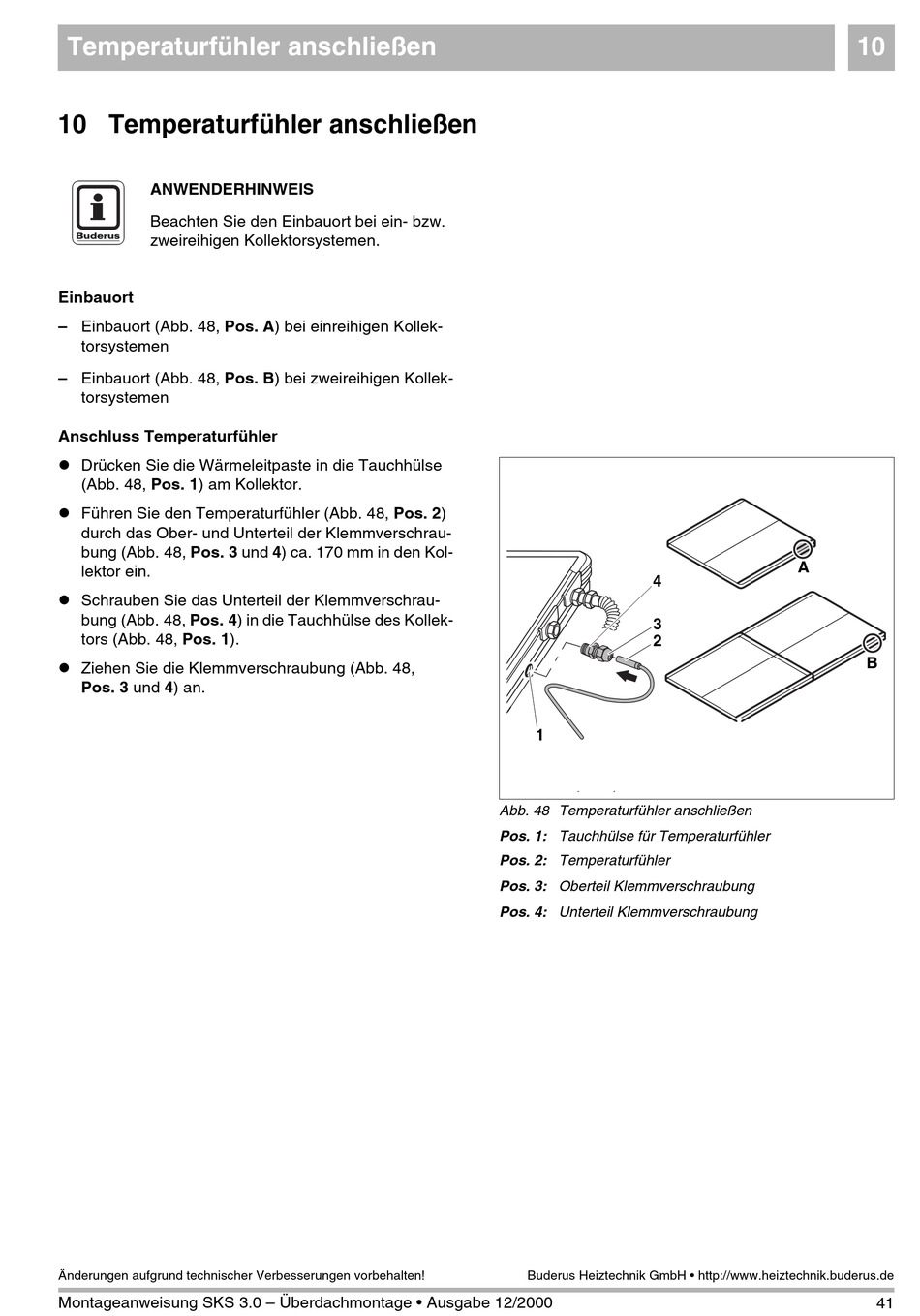

Abb. 48 Temperaturfühler anschließen
Pos. 1: Tauchhülse für Temperaturfühler
Pos. 2: Temperaturfühler
Pos. 3: Oberteil Klemmverschraubung
Pos. 4: Unterteil Klemmverschraubung
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
10
A
B
41
