Bitte klappen Sie die Seite 5 heraus. Sie sehen
dann immer die beschriebenen Bedienelemente
und Anschlüsse.
1 Einsatzmöglichkeiten
Der Sender AV-3100TVG dient in Verbindung mit
einem 2,4-GHz-Empfänger der Serie AV-...R von
MONACOR zur drahtlosen Übertragung von Ton und
Bild. Zum Aufbau einer drahtlosen Video-Über-
wachungsanlage werden zusätzlich nur noch eine
Videokamera und ein Monitor benötigt.
Die Übertragungsreichweite hängt stark von den
örtlichen Gegebenheiten ab. Bei Sichtverbindung
zwischen Sender und Empfänger kann sie bis zu
500 m betragen, in Gebäuden je nach Beschaffenheit
der Wände und Decken bis zu 50 m. Durch die Ver-
wendung einer gewinnbringenden Antenne am Emp-
fänger kann die Reichweite jedoch um ein Mehr-
faches erhöht werden.
1.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass
sich der Sender AV-3100TVG in Übereinstimmung
mit den grundlegenden Anforderungen und den
übrigen einschlägigen Bestimmungen der Richtlinie
1995/5/EG befindet. Die Konformitätserklärung kann
im Internet über die Homepage von MONACOR
INTERNATIONAL (www.monacor.com) abgerufen
werden.
Der Sender ist für den Betrieb in den EU- und
EFTA-Staaten allgemein zugelassen und anmelde-
und gebührenfrei.
WICHTIG
Nehmen Sie keine Veränderungen an den Abgleich-
reglern auf der Platine vor! Anderenfalls erlischt die
Garantie und der Sender verliert seine Zulassung.
2 Wichtige Hinweise für den Gebrauch
Der Sender entspricht allen erforderlichen Richtlinien
der EU und ist deshalb mit
Verwenden Sie den Sender nur im Innenbereich.
Schützen Sie ihn vor Tropf- und Spritzwasser,
hoher Luftfeuchtigkeit sowie sehr hohen und niedri-
gen Temperaturen (zulässiger Einsatztemperatur-
bereich -10 °C bis +55 °C).
Verwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
Wird der Sender zweckentfremdet, falsch ange-
schlossen oder nicht fachgerecht repariert, kann
keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für den Sen-
der übernommen werden.
Soll der Sender endgültig aus dem Betrieb
genommen werden, übergeben Sie ihn zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
6
gekennzeichnet.
3 Inbetriebnahme
3.1 Platzierung von Sender und Empfänger
Erfahrungen aus der Praxis haben gezeigt, dass ein
optimaler Empfang bei einer Aufstellung in einer
Höhe von mindestens 1,5 m bis 2 m über dem Boden
erreicht wird. Vor der endgültigen Montage sollte ein
Probebetrieb erfolgen, da bereits durch Verschieben
der Geräte um nur einige Zentimeter sich die Über-
tragungsqualität erheblich ändern kann.
3.2 Montage der Sendeantenne
1) Zur Montage der Sendeantenne diese zuerst aus-
einanderschrauben:
Den Stecker (2) der Antennenleitung des Senders
von der Antennenbuchse (3) abschrauben.
Den Antennenstab (a) abschrauben und das Gum-
mizwischenstück (b) nach oben abziehen.
Die Kunststoffmutter (c) abschrauben und die
Kunststoffscheibe (d) abnehmen.
2) An der Montagestelle ein Loch mit einem Durch-
messer von 18,5 mm bohren.

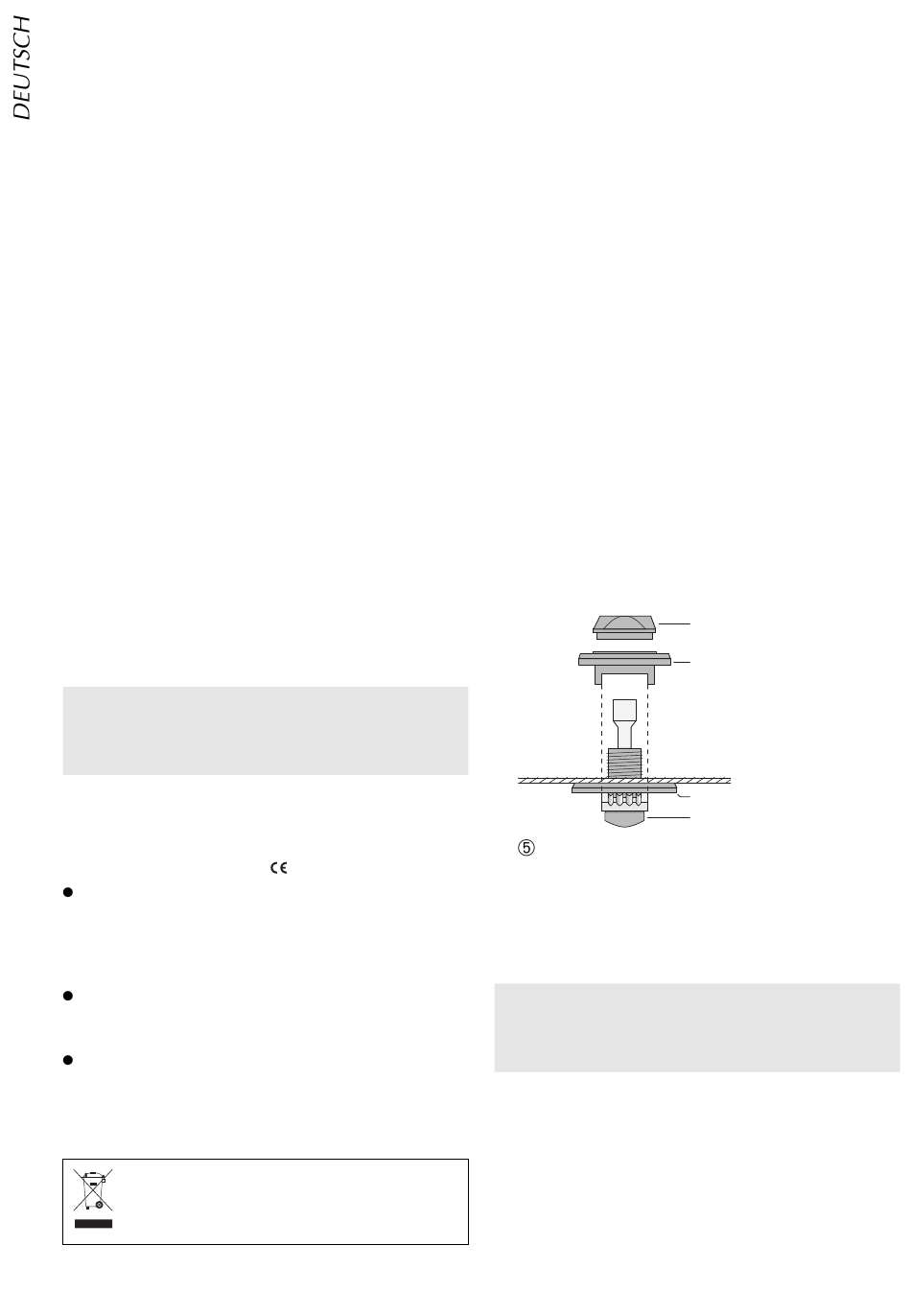

3) Das Basisteil (f) mit dem Dichtungsring (e) von
unten durch das Montageloch stecken. Von oben
die Kunststoffscheibe (d) so aufsetzen, dass die
beiden unteren Führungen das Basisteil umfassen
(siehe Abb. 5). Mit der Kunststoffmutter (c) alles
festschrauben.
Antenne montieren
4) Das Gummizwischenstück (b) aufstecken und den
Antennenstab (a) festschrauben.
5) Den Stecker (2) der Antennenleitung des Senders
in die Antennenbuchse (3) stecken und fest-
schrauben.
WICHTIG
Aus zulassungsrechtlichen Gründen nur die beilie-
gende Antenne verwenden. Beim Anschluss einer
anderen Antenne erlischt die Zulassung!
3.3 Geräte anschließen
Vor dem Anschluss von Geräten diese zuvor aus-
schalten. Die Stromversorgung für den Sender grund-
sätzlich zuletzt anschließen. Zum Ändern bestehen-
der Anschlüsse zuerst die Stromversorgung für den
Sender abklemmen und die angeschlossenen Geräte
ausschalten.
c
d
e
f
