Vi preghiamo di aprire completamente la pagina 5.
Così vedrete sempre gli elementi di comando e i
collegamenti descritti.
1 Possibilità d'impiego
Il trasmettitore AV-3100TVG, insieme ad un ricevitore
a 2,4 GHz della serie "AV-...R" di MONACOR serve
per la trasmissione wireless di segnali video e audio.
Per creare un impianto senza fili di sorveglianza video
bastano in aggiunta una telecamera e un monitor.
La portata di trasmissione dipende fortemente
dalle condizioni locali e dall'antenna di ricezione
impiegata. Se non ci sono ostacoli fra trasmettitore e
ricevitore, può arrivare fino a 500 m. Negli edifici, la
portata è ridotta per via delle pareti e dei soffitti, a
seconda delle loro caratteristiche, a 50 m ca. Impie-
gando un'antenna con guadagno sul ricevitore, la
portata può essere aumentata più volte.
1.1 Conformità e omologazione
La MONACOR INTERNATIONAL dichiara che il tras-
mettitore AV-3100TVG è conforme a tutti i requisiti di
base e alle rimanenti disposizioni in materia della
direttiva 1995/5/CE. La dichiarazione di conformità
può essere scaricata in Internet dal sito di
MONACOR INTERNATIONAL (www.monacor.com).
Il trasmettitore è omologato per l'impiego negli
stati dell'UE e dell'EFTA, non richiede registrazione
ed è esento da tasse.
IMPORTANTE
Non effettuare delle modifiche ai regolatori di com-
pensazione sul circuito stampato! La garanzia non
sarà più valida e il trasmettitore perde l'omologazione.

2 Avvertenze importanti per l'uso

Il trasmettitore è conforme a tutte le direttive richieste
dell'UE e pertanto porta la sigla
Usare il trasmettitore solo all'interno di locali. Pro-
teggerlo dall'acqua gocciolante e dagli spruzzi
d'acqua, da alta umidità dell'aria nonché da tempe-
rature molto alte o molto basse (temperatura
d'esercizio ammessa -10 °C. a +55 °C.).
Per la pulizia usare solo un panno morbido, asciut-
to; non impiegare in nessun caso prodotti chimici o
acqua.
Nel caso d'uso improprio, di collegamento sbagliato
o di riparazione non a regola d'arte del trasmettitore,
non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si
assume nessuna garanzia per il trasmettitore.
Se si desidera eliminare il trasmettitore defi-
nitivamente, consegnarlo per lo smaltimento
ad un'istituzione locale per il riciclaggio.
12

3 Messa in funzione

3.1 Posizionamento di trasmettitore e ricevitore
L'esperienza pratica ha dimostrato che si ottiene una
ricezione ottimale posizionando gli apparecchi ad
un'altezza di non meno di 1,5 m a 2 m dal pavimento.
Prima del montaggio definitivo conviene fare delle
prove, perché uno spostamento del trasmettitore e
del ricevitore anche di pochi centimetri può modifi-
care notevolmente la qualità di trasmissione.

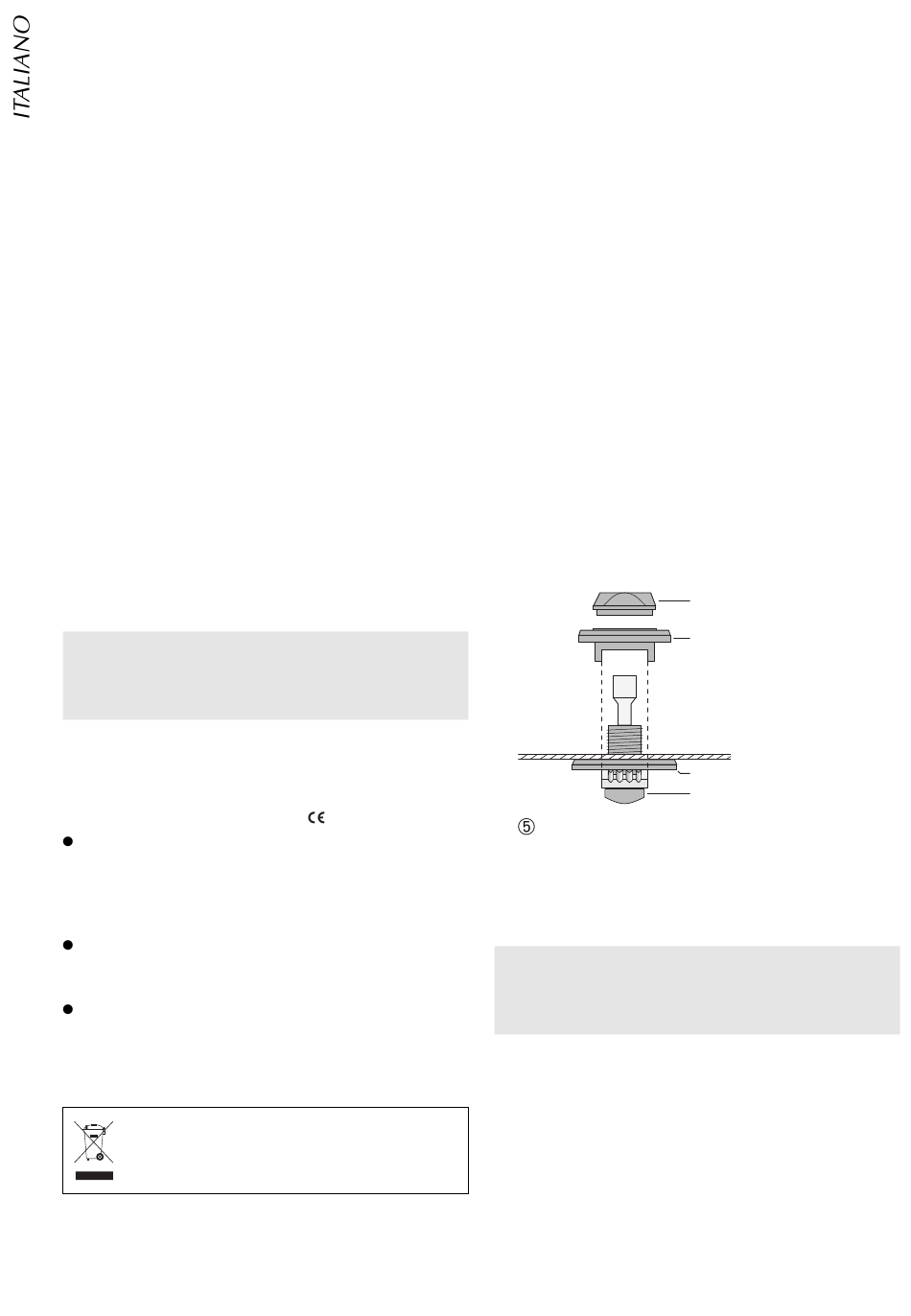

3.2 Montaggio dell'antenna di trasmissione
1) Per montare l'antenna occorre prima smontarla:
2) Sul posto di montaggio, applicare un foro del dia-
3) Inserire la base (f) con la guarnizione (e) dal basso
.
4) Inserire il pezzo intermedio di gomma (b) e avvi-
5) Inserire il connettore (2) del cavo antenna del tras-
3.3 Collegare gli apparecchi
Prima di collegare degli apparecchi occorre spe-
gnerli. Per principio, collegare come ultima l'alimenta-
zione per il trasmettitore. Per modificare dei collega-
menti esistenti, staccare prima l'alimentazione per il
trasmettitore e spegnere gli apparecchi collegati.
Svitare dalla presa per l'antenna (3) il connettore
(2) del cavo antenna del trasmettitore.
Svitare l'asta dell'antenna (a) e sfilare il pezzo
intermedio di gomma (b) verso l'alto.
Svitare il dado di plastica (c) e togliere la rondella
di plastica (d).
metro di 18,5 mm.
attraverso il foro di montaggio. Inserire dall'alto la
rondella di plastica (d) in modo tale che le due
guide inferiori abbraccino la base (vedi fig. 5).
Stringere il tutto con il dado di plastica (c).
Montaggio dell'antenna
tare l'asta dell'antenna (a).
mettitore nella presa per l'antenna (3) ed avvitarlo.
IMPORTANTE
Per motivi di omologazione si deve usare solo l'an-
tenna in dotazione. Collegando un'altra antenna,
l'omologazione non sarà più valida!
c
d
e
f
