Ouvrez le présent livret page 5 de manière à
visualiser les éléments et branchements.
1 Possibilités d'utilisation
L'émetteur AV-3100TVG, combiné à un récepteur
2,4 GHz de la série AV-...R de MONACOR, sert pour
une transmission sans fil de signaux vidéo et audio.
Pour créer une installation de surveillance vidéo sans
fil, une caméra vidéo et un moniteur uniquement sont,
en plus, nécessaires.
La portée de transmission dépend grandement de
la configuration des lieux d'utilisation. Lorsqu'il n'y a
pas d'obstacle entre l'émetteur et le récepteur, elle
peut atteindre jusqu'à 500 m. Dans des bâtiments,
elle diminue jusqu'à 50 m environ selon la composi-
tion des murs et plafonds. Si vous utilisez une
antenne avec gain sur le récepteur, la portée peut
être augmentée plusieurs fois.
1.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL
déclare que l'émetteur AV-3100TVG se trouve en
conformité avec les exigences fondamentales et les
autres réglementations inhérentes à la directive
1995/5/CEE. Le certificat de conformité peut être
appelé via la page d'accueil du site internet de
MONACOR INTERNATIONAL (www.monacor.com).
L'émetteur est autorisé dans l'Union Européenne
et les pays de l'A.E.L.E. et ne requiert pas de décla-
ration.
IMPORTANT
N'effectuez aucune modification sur les réglages de
compensation sur la platine ! La garantie deviendrait
caduque et l'appareil perdrait son autorisation.
2 Conseils importants d'utilisation
L'émetteur répond à toutes les directives nécessaires
de l'Union Européenne et porte donc le symbole
L'émetteur n'est conçu que pour une utilisation en
intérieur. Protégez-le des projections d'eau et écla-
boussures, d'une humidité élevée de l'air et de
températures extrêmes (plage de température de
fonctionnement autorisée : -10 °C à +55 °C).
Pour le nettoyer, utilisez uniquement un chiffon sec
et doux, en aucun cas de produits chimiques ou
d'eau.
Nous déclinons toute responsabilité en cas de
dommages corporels ou matériels résultants si
l'émetteur est utilisé dans un but autre que celui
pour lequel il a été conçu, s'il n'est pas correcte-
ment branché ou réparé par une personne habi-
litée; en outre, la garantie deviendrait caduque.
Lorsque l'émetteur est définitivement retiré
du service, vous devez le déposer dans une
usine de recyclage de proximité pour contri-
buer à son élimination non polluante.
10
3 Fonctionnement
3.1 Placement de l'émetteur et du récepteur
L'expérience montre que la réception est optimale
pour un positionnement des appareils à une hauteur
de 1,5 m à 2 m au moins au-dessus du sol. Avant le
montage définitif, il est conseillé d'effectuer un test
car un déplacement de l'émetteur et du récepteur de
quelques centimètres uniquement peut modifier con-
sidérablement la qualité de transmission.
3.2 Montage de l'antenne émettrice
1) Pour monter l'antenne émettrice, dévissez-la tout
d'abord:
Dévissez la fiche (2) du câble d'antenne de l'émet-
teur de la prise d'antenne (3).
Dévissez le mât (a) et tirez vers le haut la pièce
intermédiaire en caoutchouc (b).
Dévissez l'écrou plastique (c) et retirez la plaque
plastique (d).
2) Percez sur le lieu de montage un trou d'un
diamètre de 18,5 mm.

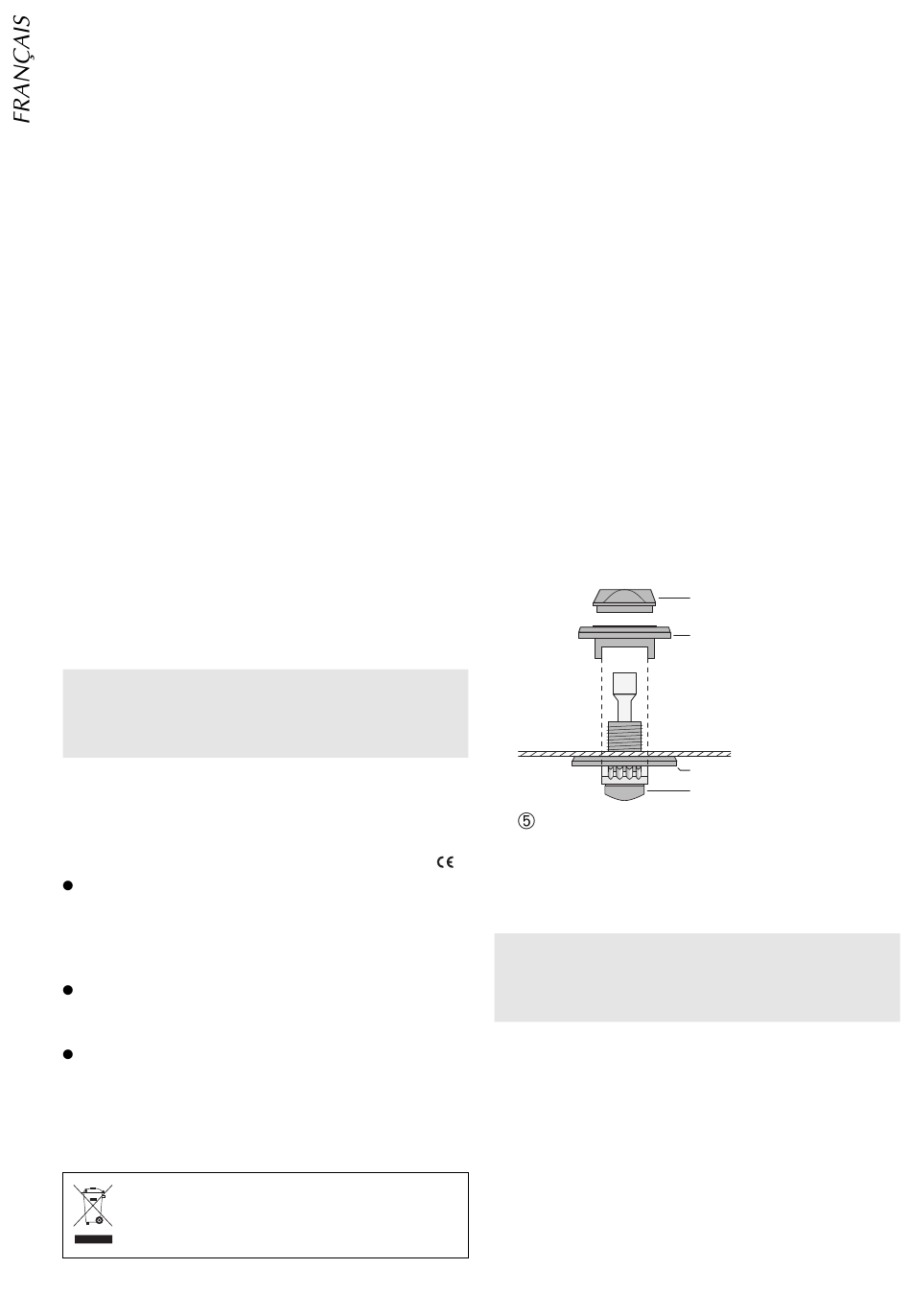

3) Mettez la base (f) avec l'anneau d'étanchéité (e)
depuis le bas via le trou de montage ; placez par le
haut la plaque plastique (d) de telle sorte que les
deux guides inférieurs enserrent la base (voir
schéma 5). Vissez le tout avec l'écrou plastique (c ).
Montage de l'antenne
4) Placez la pièce caoutchouc intermédiaire (b) et
.
vissez le mât d'antenne (a).
5) Placez la fiche (2) du câble d'antenne de l'émet-
teur dans la prise antenne (3) et vissez.
IMPORTANT
Utilisez uniquement l'antenne livrée pour respecter
les directives. Si vous branchez une autre antenne,
l'appareil perd son autorisation.
3.3 Branchement des appareils
Avant de brancher les appareils, veillez à les étein-
dre. Reliez toujours l'alimentation pour l'émetteur en
dernier. Pour modifier les branchements existants,
déconnectez tout d'abord l'alimentation pour l'émet-
teur et éteignez les appareils reliés.
c
d
e
f
