Eléments Et Branchements; Conseils Importants D'utilisation; Possibilités D'utilisation - Monacor Av-3000Tx Bedienungsanleitung

video
12V stab.
audio A audio B
1 2

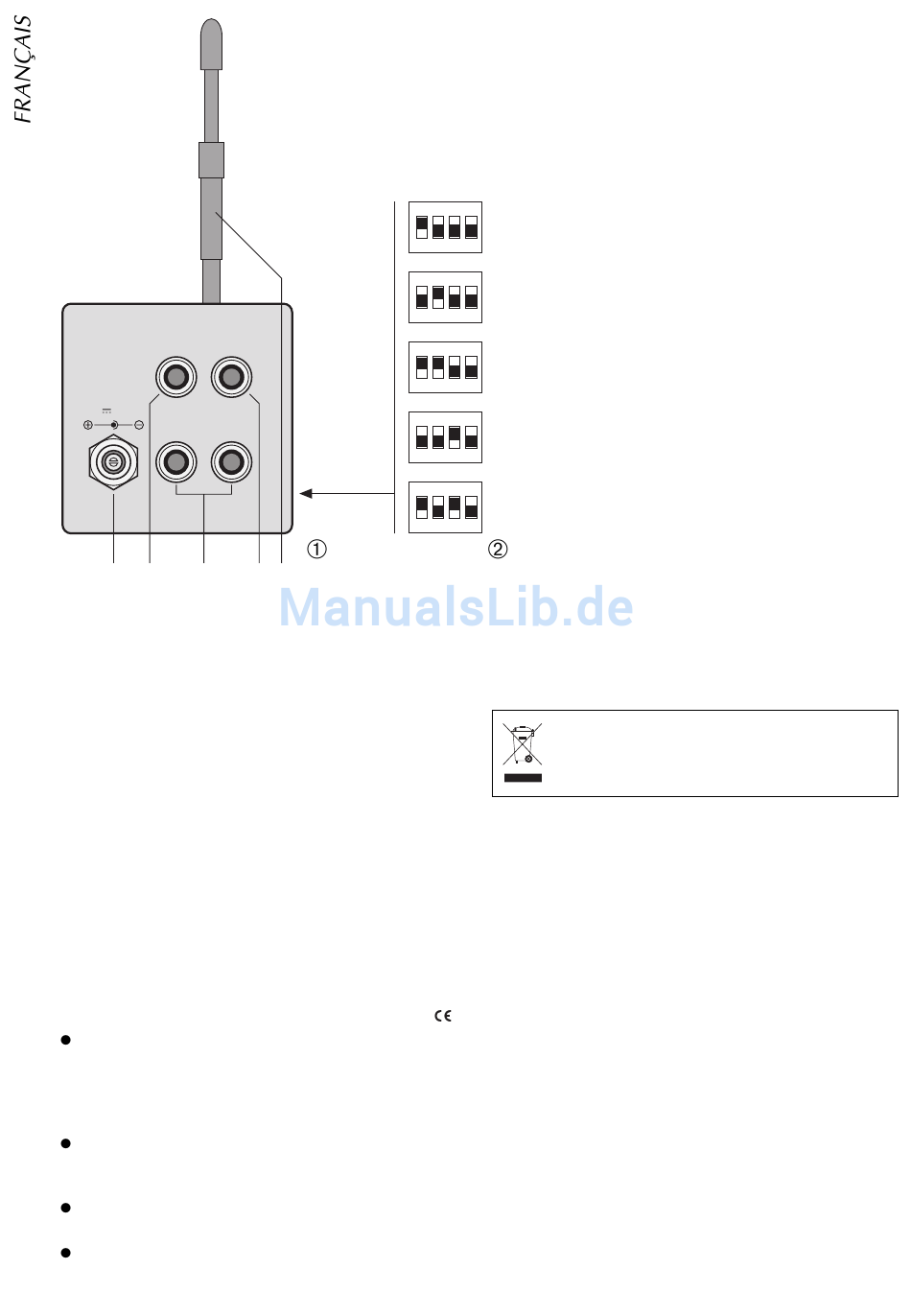

1 Eléments et branchements
1 Prise basse tension pour une tension d'alimenta-
tion 12 V : contact médian = pôle plus
Pour le branchement, une fiche basse tension
5,5/2,1 mm (diamètre extérieur/intérieur) est
nécessaire.
2 Prise RCA "vidéo" pour l'entrée vidéo : 1 Vcc/75 Ω
3 Prises RCA "audio A" et "audio B" pour les entrées
audio : 500 mV/10 kΩ
4 Prise RCA "switch" pour l'entrée du canal de com-
mutation
Pour activer le canal de commutation, court-
circuitez l'entrée contre la masse.
5 Antenne émettrice

2 Conseils importants d'utilisation

L'émetteur répond à toutes les directives nécessaires
de l'Union Européenne et porte donc le symbole
L'émetteur n'est conçu que pour une utilisation en
intérieur. Protégez-le des projections d'eau et écla-
boussures, d'une humidité élevée de l'air et de
températures extrêmes (plage de température de
fonctionnement autorisée : -10 °C à +55 °C).
Ne couvrez pas les ouïes de ventilation du boîtier
ou ne faites tomber aucun objet dans l'appareil.
L'émetteur pourrait être endommagé.
Pour le nettoyer, utilisez uniquement un chiffon sec et
doux, en aucun cas de produits chimiques ou d'eau.
Nous déclinons toute responsabilité en cas de
dommages corporels ou matériels résultants si
8
switch
3 4 5
Canal
ON
1
1 2 3 4
ON
2
1 2 3 4
ON
3
1 2 3 4
ON
4
1 2 3 4
ON
5
1 2 3 4
l'émetteur est utilisé dans un but autre que celui
pour lequel il a été conçu, s'il n'est pas correcte-
ment branché ou réparé par une personne habi-
litée; en outre, la garantie deviendrait caduque.
Lorsque l'émetteur est définitivement retiré
du service, vous devez le déposer dans une
usine de recyclage de proximité pour contri-
buer à son élimination non polluante.
3 Possibilités d'utilisation
L'émetteur AV-3000TX sert pour une transmission
sans fil de signaux vidéo et audio, combiné à un ré-
cepteur 2,4 GHz de la série "AV-3...R" de MONACOR.
Pour créer une installation de surveillance vidéo sans
fil, une caméra vidéo et un moniteur uniquement sont,
en plus, nécessaires.
La portée de transmission dépend grandement de
la configuration des lieux d'utilisation. Lorsqu'il n'y a
.
pas d'obstacle entre l'émetteur et le récepteur, elle peut
atteindre 500 m. Dans des bâtiments, elle diminue jus-
qu'à 50 m environ selon la composition des murs et
plafonds. Si vous utilisez une antenne avec gain sur le
récepteur, la portée peut être augmentée plusieurs fois.
3.1 Autorisation
L'autorisation pour l'émetteur est, selon la réglemen-
tation R+TTE (Radio and Telecommunication Techni-
cal Equipment), valable dans les pays de l'Union
Européenne. Pour un fonctionnement en dehors de
l'Union Européenne, contactez votre revendeur ou la
succursale MONACOR dans le pays concerné.
