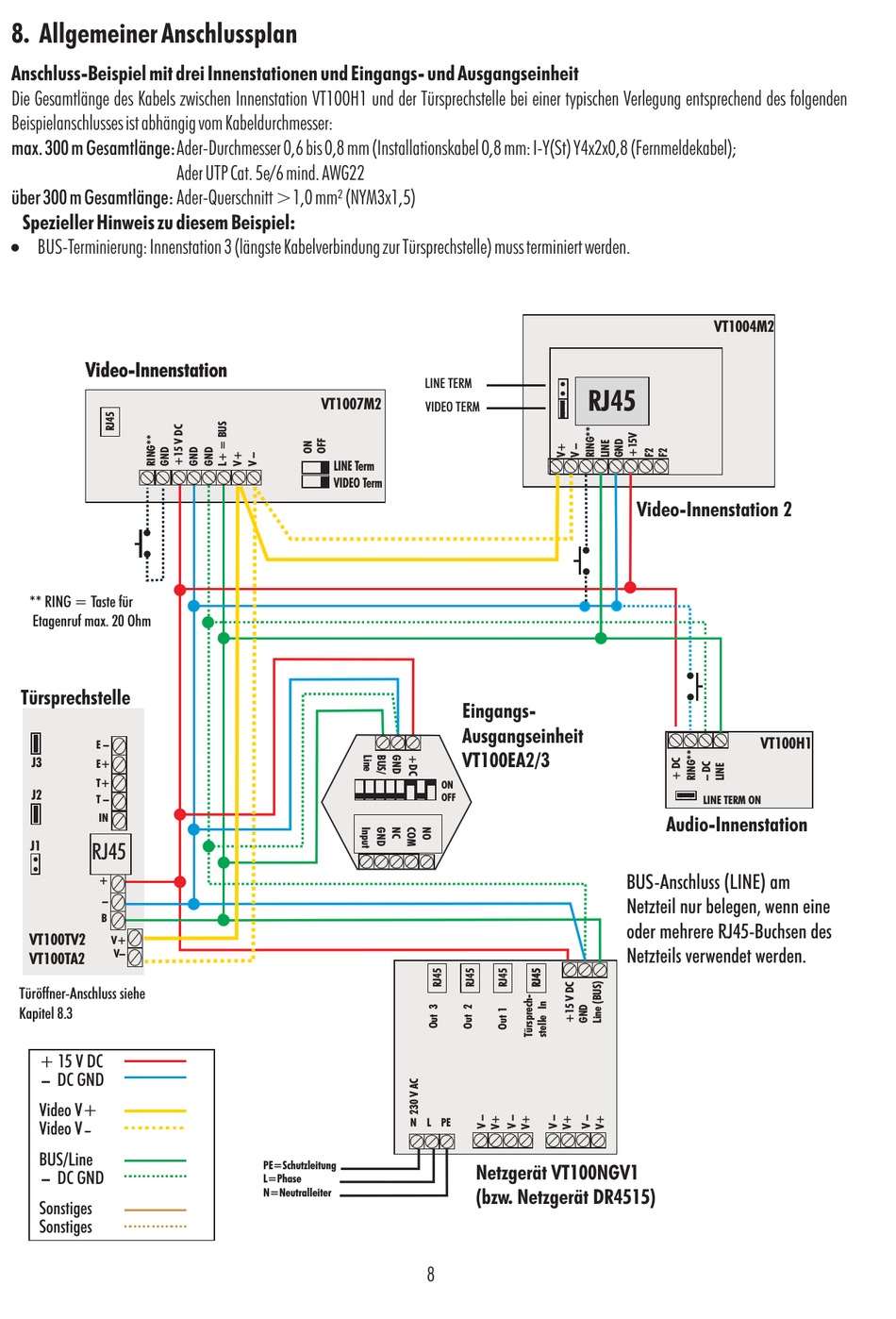

8. Allgemeiner Anschlussplan

Anschluss-Beispiel mit drei Innenstationen und Eingangs- und Ausgangseinheit
Die Gesamtlänge des Kabels zwischen Innenstation VT100H1 und der Türsprechstelle bei einer typischen Verlegung entsprechend des folgenden
Beispielanschlusses ist abhängig vom Kabeldurchmesser:
max. 300 m Gesamtlänge:
über 300 m Gesamtlänge:
Spezieller Hinweis zu diesem Beispiel:
!
BUS-Terminierung: Innenstation 3 (längste Kabelverbindung zur Türsprechstelle) muss terminiert werden.
Video-Innenstation
Video-Innenstation
** RING = Taste für
Etagenruf max. 20 Ohm
Türsprechstelle
E –
J3
E+
T+
J2
T –
IN
J1
RJ45
+
B
VT100TV2
V+
V–
VT100TA2
Türöffner-Anschluss siehe
Kapitel 8.3
+ 15 V DC
DC GND
Video V+
Video V
BUS/Line
DC GND
Sonstiges
Sonstiges
Ader-Durchmesser 0,6 bis 0,8 mm (Installationskabel 0,8 mm: I-Y(St) Y4x2x0,8 (Fernmeldekabel);
Ader UTP Cat. 5e/6 mind. AWG22
Ader-Querschnitt >1,0 mm² (NYM3x1,5)
VT1007M2
VT1007M2
LINE Term
LINE Term
VIDEO Term
VIDEO Term
PE=Schutzleitung
L=Phase
N=Neutralleiter
LINE TERM
VIDEO TERM
Eingangs-
Ausgangseinheit
VT100EA2/3
ON
OFF
N L PE
Netzgerät VT100NGV1
(
bzw. Netzgerät
8
VT1004M2
RJ45
RJ45
Video-Innenstation 2
LINE TERM ON
Audio-Innenstation
BUS-Anschluss (LINE) am
Netzteil nur belegen, wenn eine
oder mehrere RJ45-Buchsen des
Netzteils verwendet werden.
DR4515)
VT100H1
