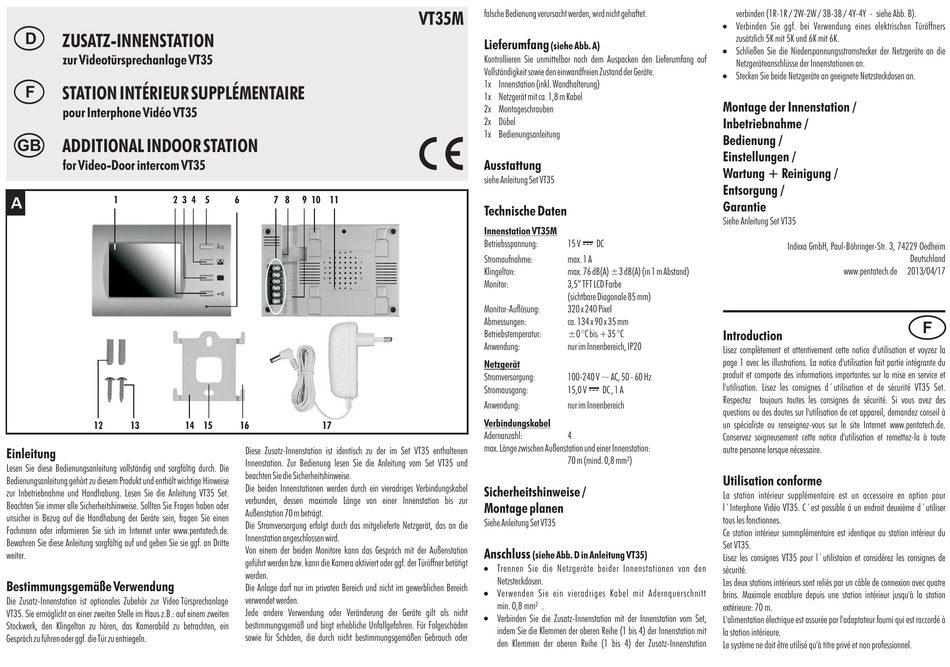

indexa VT35M Bedienungsanleitung

D
ZUSATZ-INNENSTATION
zur Videotürsprechanlage VT35
F
STATION INTÉRIEUR SUPPLÉMENTAIRE
pour Interphone Vidéo VT35
GB
ADDITIONAL INDOOR STATION
for Video-Door intercom VT35
A
1 2 3 4 5
12 13 14 15
Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Lesen Sie die Anleitung VT35 Set.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder
unsicher in Bezug auf die Handhabung der Geräte sein, fragen Sie einen
Fachmann oder informieren Sie sich im Internet unter www.pentatech.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
Bestimmungsgemäße Verwendung
Die Zusatz-Innenstation ist optionales Zubehör zur Video Türsprechanlage
VT35. Sie ermöglicht an einer zweiten Stelle im Haus z.B.: auf einem zweiten
Stockwerk, den Klingelton zu hören, das Kamerabild zu betrachten, ein
Gespräch zu führen oder ggf. die Tür zu entriegeln.
6 7 8 9 10 11
16 17
Diese Zusatz-Innenstation ist identisch zu der im Set VT35
Innenstation. Zur Bedienung lesen Sie die Anleitung vom Set
beachten Sie die Sicherheitshinweise.
Die beiden Innenstationen werden durch ein vieradriges Verbindungskabel
verbunden, dessen maximale Länge von einer Innenstation bis zur
Außenstation 70 m beträgt.
Die Stromversorgung erfolgt durch das mitgelieferte Netzgerät, das an die
Innenstation angeschlossen wird.
Von einem der beiden Monitore kann das Gespräch mit der Außenstation
geführt werden bzw. kann die Kamera aktiviert oder ggf. der Türöffner betätigt
werden.
Die Anlage darf nur im privaten Bereich und nicht im gewerblichen Bereich
verwendet werden.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für Folgeschäden
sowie für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder
falsche Bedienung verursacht werden, wird nicht gehaftet.
VT35M
Lieferumfang
(siehe Abb. A)
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf
Vollständigkeit sowie den einwandfreien Zustand der Geräte.
1x Innenstation (inkl. Wandhalterung)
1x Netzgerät mit ca. 1,8 m Kabel
2x Montageschrauben
2x Dübel
1x Bedienungsanleitung
Ausstattung
siehe Anleitung Set VT35
Technische Daten
Innenstation VT35M
"
Betriebsspannung: 15 V DC
Stromaufnahme: max. 1 A
Klingelton: max. 76 dB(A) ±3 dB(A) (in 1 m Abstand)
Monitor: 3,5" TFT LCD Farbe
(sichtbare Diagonale 85 mm)
Monitor-Auflösung: 320 x 240 Pixel
Abmessungen: ca. 134 x 90 x 35 mm
Betriebstemperatur: ±0 °C bis +35 °C
Anwendung: nur im Innenbereich, IP20
Netzgerät
Stromversorgung: 100-240 V ~ AC, 50 - 60 Hz
"
Stromausgang: 15,0 V
Anwendung: nur im Innenbereich
Verbindu ngskabel
Adernan zahl: 4
max. Länge zwischen Außenstation und einer Innenstation:
enthaltenen
70 m (mind. 0,8 mm²)
VT35 und
Sicherheitshinweise /
Montage planen
Siehe Anleitung Set VT35
Anschluss
(siehe Abb. D in Anleitung VT35)
!
Trennen Sie die Netzgeräte be
Netzsteckdose n.
!
Verwenden Sie ein vieradriges Kabel mit Adernquerschnitt
min. 0,8 mm² .
!
Verbi nden Sie die Zusatz-Innenstation mit der Innenstation vom Set,
indem Sie die Klemmen der oberen Reihe (1 bis 4) der Innenstation mit
den Klemmen der oberen Reihe (1 bis 4) der Zusatz-Innenstation
verbi nden (1R-1R / 2W-2W / 3B-3B / 4Y-4Y - siehe Abb. B).
!
Verbinden Sie ggf. bei Verwendung eines elektrischen Türöffners
zusätzlich 5K mit 5K und 6K mit 6K.
!
Schließen Sie die Niederspannungsstromstecker der Netzgeräte an die
Netzgeräteanschlüsse der Innenstationen an.
!
Stecken Sie beide Netzgeräte an geeignete Netzsteckdosen an.
Montage der Innenstation /
Inbetriebnahme /
Be dienung /
Einstellungen /
Wartung + Reinigung /
Entsorgung /
Garantie
Siehe Anleitung Set VT35
Introduction
Lisez complètement et attentivement cette notice d'utilisation et voyzez la
page 1 avec les illustrations. La notice d'utilisation fait partie intégrante du
produit et comporte des informations importantes sur la mise en service et
l'utilisation. Lisez les consignes d´utilisation et de sécurité VT35 Set.
DC , 1 A
Respectez toujours toutes les consignes de sécurité. Si vous avez des
questions ou des doutes sur l'utilisation de cet appareil, demandez conseil à
un spécialiste ou renseignez-vous sur le site Internet www.pentatech.de.
Conservez soigneusement cette notice d'utilisation et remettez-la à toute
autre personne lorsque nécessaire.
Utilisation conforme
La station intérieur supplémentaire est un accessoire en option pour
l´Interphone Vidéo VT35. C´est possible á un endroit deuxième d´utiliser
tous les fonctionnes.
Ce station intérieur summplémentaire est identique au station intérieur du
Set VT35.
Lisez les consignes VT35 pour l´utilistaion et considérez les consignes de
ider Innenstationen von den
sécurité.
Les deux stations intérieurs sont reliés par un câble de connexion avec quatre
brins. Maximale encablure depuis une station intérieur jusqu'à la station
extérieure: 70 m.
L'alimentation électrique est assurée par l'adaptateur fourni qui est raccordé à
la station intérieure.
Le système ne doit être utilisé qu'à titre privé et non professionnel.
Indexa GmbH, Paul-Böhringer-Str. 3, 74229 Oedheim
Deutschland
www.pentatech.de 2013/04/17
