Wartung
Wechseln und spannen bei Z-Antrieb
4
2
1
1. Die Schrauben (1) der drei Keilriemenschutzbleche (2) lösen und die Keilriemen-
schutzbleche abnehmen.
2. Die Not-Aus-Einheit (3) bzw. den Wippanschlag (4) demontieren.
3. Die Konterungs-Sechskantmuttern (5) der beiden Spannschrauben (6) entsichern.
4. Die Spannschrauben (6) gleichmäßig nach links drehen, bis die Keilriemen (7) ent-
spannt werden.
5. Die beiden alten Keilriemen (7) abnehmen.
Seite 22
3
2
7
6
5

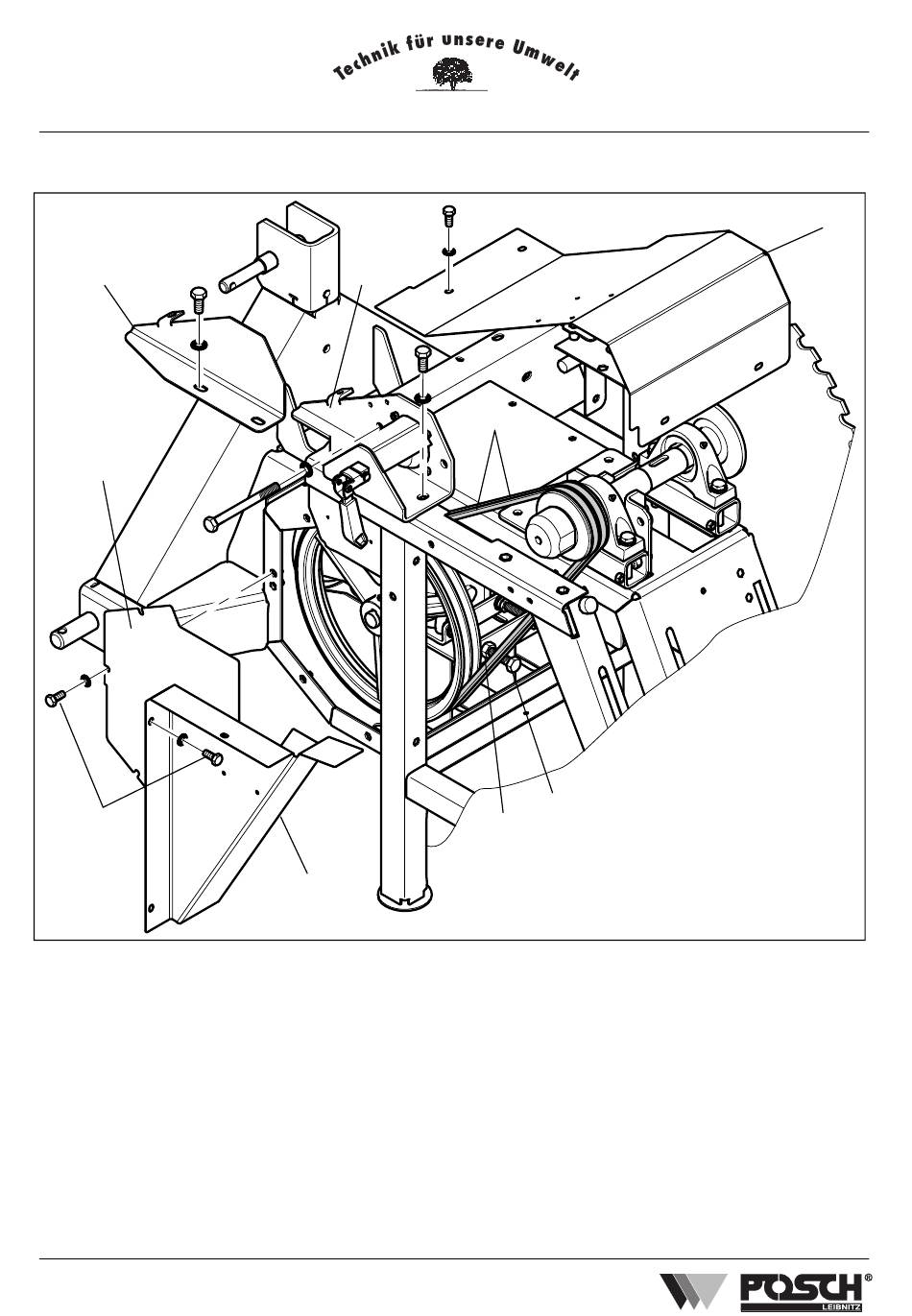

Abbildung 23 - Wechseln und spannen Z-Antrieb
2
