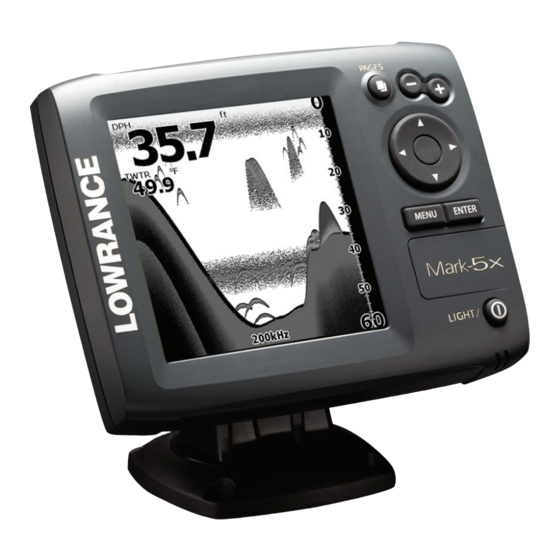

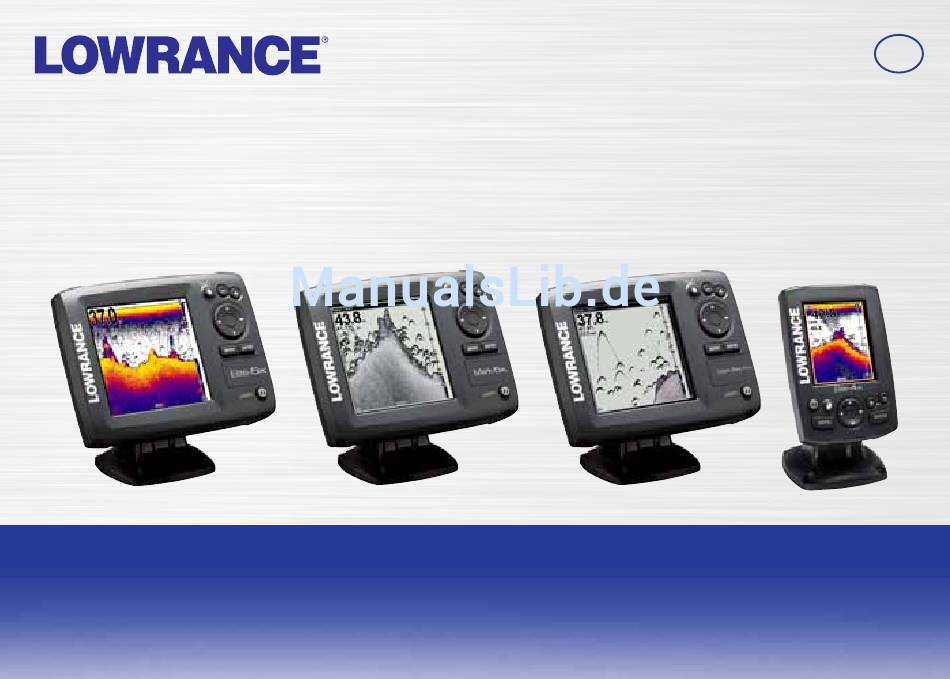

- Seite 1 Elite 5X, Mark 5X, Mark 5X Pro & Elite 4X Installation & Operation Bedienungsanleitung manual...
- Seite 2 Copyright © 2011 Navico Alle Rechte vorbehalten. Lowrance® und Navico® sind eingetragene Warenzeichen von Navico. Navico erachtet es ggf. als notwendig, die Richtlinien, Bestimmungen oder speziellen Angebote des Unterneh- mens zu einem beliebigen Zeitpunkt zu ändern oder zu beenden. Wir behalten uns das Recht vor, diese Schritte ohne Ankündigung zu ergreifen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........2 Sonarbetrieb ........11 Grundlagen zur Bedienung .... 3 Sonarverwendung ......... 11 Trackback ..........11 Setup-Assistent ........3 Menü Sonar-Optionen ......15 Seiten ............3 Einstellungen ......... 17 Arbeiten mit Menüs........4 Eingabe von Text ........5 System........... 17 Fischfang-Modus ........ -
Seite 4: Einführung
Einführung Gerätesteuerungen Erste Schritte LiGht/PowEr: Steuert die Beleuchtungs- Ein-/ Um das Gerät ein-/auszuschalten, helligkeit und schaltet das Gerät ein bzw. Ausschalten halten Sie die Taste LiGht/PowEr aus. des Geräts drei Sekunden lang gedrückt. PFEiLtAStENFELD: Steuert den Cursor und Für dieses Gerät können 10 wählt Menüoptionen aus. -
Seite 5: Setup-Assistent
Grundlagen zur Bedienung Setup-Assistent Menü Sonar Der Setup-Assistent wird beim ersten Einschalten des Geräts angezeigt. Um Ihre eigenen Einstellungen aus- zuwählen, dürfen Sie den Setup-Assistenten nicht aktiv- Menu sonar Sonarseite ieren. Um den Setup-Assistenten neu zu starten, stellen Sie die Werkseinstellungen wieder her. Aufrufen des Menüs Einstellungen Seiten Das Gerät weist vier Bildschirmseiten auf: Sonar, Split-... -
Seite 6: Arbeiten Mit Menüs
Grundlagen zur Bedienung Aufrufen von Menüoptionen Aktivierbare/deaktivierbare Funktionen Wählen Sie eine aktivierbare/ Um Menüoptionen auszuwählen und Untermenüs zu deaktivierbare Menüoption, öffnen, verwenden Sie die Pfeiltasten und die Taste und drücken Sie ENTER, um ENTER. Wählen Sie über die Pfeiltasten einen Modus sie zu aktivieren/deaktivieren. -
Seite 7: Eingabe Von Text
Grundlagen zur Bedienung Dialogfelder So geben Sie Text ein: Wählen über Pfeiltasten Dialogfelder dienen zur Eingabe von Daten oder zur An- zeige von Informationen für den Benutzer. gewünschte Zeichen aus, und drücken Sie ENTER. Abhängig von der Art der Informa- Wiederholen Sie Schritt 1 für jedes Zeichen. -
Seite 8: Cursor
Grundlagen zur Bedienung Kartenoptionen auszuwählen oder den Sonarverlauf Optionen für den Fischfang-Modus anzuzeigen. Drücken Sie MENU und wählen Sie Kehre zum Allge- Schiff zurück, um den Cursor zu entfernen. Grund braun/Hintergrund blau; Ping- meiner Geschwindigkeit 50 % Gebrauch Flach- Grund braun/Hintergrund weiß; optimal für Fortgeschrittener Modus Wasser Tiefen geringer als 100ft. -
Seite 9: Standby-Modus
Grundlagen zur Bedienung Standby-Modus Senkt den Stromverbrauch durch die Deaktivierung des Sonars und des Displays. Drücken Sie die Taste PWR/LIGhT, um auf das Beleuchtungsdialogfeld zuzugreifen. Wählen Sie Standby, und drücken Sie ENTER. Drücken Sie eine beliebige Taste, um zurück in den Nor- malbetrieb zu wechseln. -
Seite 10: Seiten
Seiten Oberflächen-Störechos Farblinie Overlay-Daten Fischbögen Seite „Split-Frequenz“ Cursor- Bereichsskala Position und Tiefe tiefe Split-Frequenz Frequenz Sonarseite Amplituden-Bereich Zeigt beide Schwingerfrequenzen gleichzeitig an. 83 kHz bietet einen weiteren Öffnungswinkel für eine Zeigt die Wassersäule, die sich auf Ihrem Bildschirm breitere Wasserabdeckung. 200 kHz bietet die höchste von rechts nach links bewegt. -
Seite 11: Split Zoom
Seiten Overlay-Daten Zeigt die ausgewählten Overlay-Daten auf der Sonarseite Overlay-daten Zeigen Aktiviert bzw. deaktiviert Overlay-Daten, sodass Sie Overlay-Daten vom Bildschirm entfernen können, ohne die ausgewählte Overlay-Datenkonfiguration zu löschen. Split Zoom Split Zoom Konfigurieren Dient zum Auswählen von Overlay-Daten, die auf dem Ermöglicht es Ihnen, die Ansicht zu vergrößern, um Bildschirm angezeigt werden. - Seite 12 Seiten Drücken Sie zweimal MENU, wählen Sie Konfiguration erledigt, und drücken Sie EN- TER. To select overlay data: Wählen Sie auf einer Sonar- oder Kartens- eite die Taste MENU. Markieren Sie Overlay-Daten, und drücken Anpassen der Overlay-Daten Sie ENTER. Greifen Sie auf das Konfigurationsmenü für Overlay-Dat- Wählen Sie Konfiguriere..., und drücken Sie en zu, um die Größe und/oder die Position der Overlay- ENTER.
-
Seite 13: Sonarbetrieb
Sonarbetrieb Sonarverwendung Blaue Leiste für Sonarhistorie Cursor Bewegen Sie die blaue Bildlaufleiste für die Sonarhisto- rie ganz nach rechts, um den normalen Sonar-Bildlauf wieder aufzunehmen. Drücken Sie MENU, und wählen Sie Beende den Cursor- Modus, um den Cursor vom Bildschirm zu entfernen. Sonarmenü... -
Seite 14: Menü Sonar-Optionen
Sonarbetrieb Empfindlichkeit auf Empfindlichkeit auf 65 % eingestellt 85 % eingestellt Empfindlichkeit Legt fest, wie detailliert die Anzeige ist. Zu viele Details führen zu Störungsechos auf dem Bildschirm. Wenn die Empfindlichkeit zu niedrig ist, werden die gewünschten Echos eventuell nicht angezeigt. Menü... -
Seite 15: Benutzer - Unterer Und Oberer Grenzwert (Nur Im Fortgeschrittenen Modus)
Sonarbetrieb Farblinie HINWEIS Sie können auch bei aktivierter Trennt starke Sonar-Echos von schwachen Sonar-Echos. „Autom. Empfindlichkeit“ kleinere So können Sie Fische oder Strukturen auf dem Grund Änderungen Empfindlichkeit leichter unterscheiden. Ein hartes Echo wird als breite vornehmen. Für größere Änderungen muss hellgelbe Linie angezeigt, ein weiches Echo wird als die Funktion jedoch deaktiviert werden. -
Seite 16: Ping-Geschwindigkeit (Fortgeschrittenen Modus)
Sonarbetrieb Bereich der Wassersäule anzeigen, der die Wasserober- für eine breitere Wasserabdeckung. Das Gerät Mark 5X fläche nicht umfasst. unterstützt nur die 200-kHz-Schwingerfrequenz. Die oberen und unteren Grenzwerte müssen mindestens 2 m voneinander abweichen. Ping-Geschwindigkeit (Fortgeschrittenen Modus) HINWEIS: Wenn einen benutzerdefinierten Bereich verwenden, Über die „Ping-Geschwindigkeit“... -
Seite 17: Split-Zoom Und Split-Blinker
Sonarbetrieb Split-Zoom und Split- Blinker Wechselt von der Vollbildan- zeige des Sonarbildschirms zu einer geteilten Sonar-Anzeige. Nachtansicht Eisansicht Amplituden-Bereich Mit dieser Einstellung können Sie Amplituden- den Ausschlag von Sonarechos Bereich anzeigen, bevor sie auf dem Display angezeigt werden. Split-Zoom- Split-Blinker- Anzeige Anzeige Farbe... - Seite 18 Sonarbetrieb Einstellungen Eis-Modus Ruft das Menü „Sonar-Einstellungen“ auf. Aktiviert einen Satz Sonareinstellungen, um die Leistung des Geräts beim Eisfischen zu steigern. Stoppe das Sonar Hält die Sonaranzeige an, so dass Sie Sonar-Echos genauer betrachten können. Overlay Daten Die Option „Overlay-Daten“ wird im Abschnitt „Grundlagen zur Bedienung“...
-
Seite 19: Einstellungen
Einstellungen Menü „Einstellungen“ System Ruft die Installations- und Konfigurationseinstellungen Legt Geräteeinstellungen fest, Sprache, Stummschalten der Lautstärke und öffnet den Fortge- für Ihr Gerät auf. schrittenen Modus. Menü "Einstel- Menü "System" lungen" Öffnet einen Bild- schirm mit Softwa- reinformationen... -
Seite 20: Stummschaltung
Version der derzeit auf dem Gerät installierten Software prüfen. Greifen Sie hierzu auf den Bildschirm „System Überblick“ zu. Stummschaltung Lowrance aktualisiert die Gerätesoftware regelmäßig, Aktiviert bzw. deaktiviert die Audioausgabe des Geräts, um Funktionen hinzuzufügen und zu verbessern. Ermit- z. B. Tastentöne, Alarmtöne usw. -
Seite 21: Sonar
Einstellungen Sonar Störstrahl-Unterdrückung Nutzt die erweiterte Signalverarbeitung, um die Aus- Im Menü „Sonar“ werden Sonaroptionen und Anzei- wirkungen von Störungen (Schiffspumpen, Wasser- geeinstellungen, wie „Störstrahl-Unterdrückung“, „Ober- bedingungen, Zündsysteme des Motors usw.) auf die flächen-Klarheit“ und „Fischfang-Modus“ angepasst. Anzeige zu überwachen und unerwünschte Signale he- rauszufiltern. - Seite 22 Einstellungen Manueller Modus Setze den Fischfang-Modus zurück Schränkt die Funktionen der digitalen Tiefe ein, damit Setzt den ausgewählten Fischfang-Modus auf die Stan- das Gerät nur bis zum ausgewählten Tiefenbereich So- dardeinstellungen zurück. Dies ist hilfreich, wenn Sie narsignale sendet. Dadurch ist ein glatter Bildlauf des Anpassungen an Einstellungen löschen möchten, die Sie Displays möglich, wenn sich die Grundtiefe außerhalb bei Verwendung eines Fischfang-Modus vorgenommen...
-
Seite 23: Schwinger
Einstellungen Setze die Wasserdistanz zurück Setzt die Wasserdistanz auf Null zurück. Alarme Schwinger Aktiviert Alarme und legt Schwellwerte für Alarme fest Kiel Kiel-Versatz (-3,5 ft) Bevor Sie den Kiel-Versatz anpassen, messen Sie die Entfernung vom Schwinger zum untersten Punkt des Kiels. -
Seite 24: Einheiten
Einstellungen Simulator Alarme Simuliert Sonaraktivität. Simulationen können im Menü Dieser Alarm wird ausgegeben, wenn das „Optionen“ angepasst werden. Flach Schiff in Gewässer fährt, die flacher sind als der festgelegte Schwellwert. Dieser Alarm wird ausgegeben, wenn ein Fisch Fischsymbol (Fisch-ID) auf dem Sonarbild erscheint. -
Seite 25: Technische Daten
Technische Daten Elite 5x, Mark 5x und Mark 5x Pro Sonar Allgemein Mark 5x: 800ft (244m) Max. Tiefe Mark 5x Pro/Elite 5x: 1000ft (305m) 5.4” H (134mm) x 6.8” W (174mm); 6” H Gehäusegröße (152mm) mit Halterung Mark 5x: 200kHz Schwinger Mark: (5”... - Seite 26 Technische Daten Elite 4x Sonar Allgemein Max. Tiefe 1000ft (305m) 5.6” H (144mm) x 3.7” W (94.3mm); 6.4” H (164mm) Schwinger Gehäusegröße 83/200kHz mit Halterung Frequenz Display (3.5” diagonal) 320x240 (256 farbe) TFT LCD Max. Geschwin- 70mph (112kmh) digkeit Weiße LED (10 Stufen Beleuchtung Schwinger...
-
Seite 27: Informationen Zur Bestellung Von Zubehör
Absatz 1. Informationen zur Bestellung von Zubehör LEI Extras, Inc. ist die Zubehörbezugsquelle für von Lowrance Electronics hergestellte Sonar- und GPS-Produkte. Um Lowrance-Zubehör zu bestellen, wenden Sie sich an: 1)Ihren Schiffsbedarfshändler oder Verbraucherelektronik-Markt vor Ort. Einen Lowrance-Händler finden Sie über unsere Website www.lowrance.com oder über unser Telefonverzeichnis. - Seite 28 Besuchen Sie unsere Website: www.lowrance.com © Copyright 2011 *988-10158-001* Alle Rechte vorbehalten. Navico Holding AS...
