Instalação
Ligação eléctrica

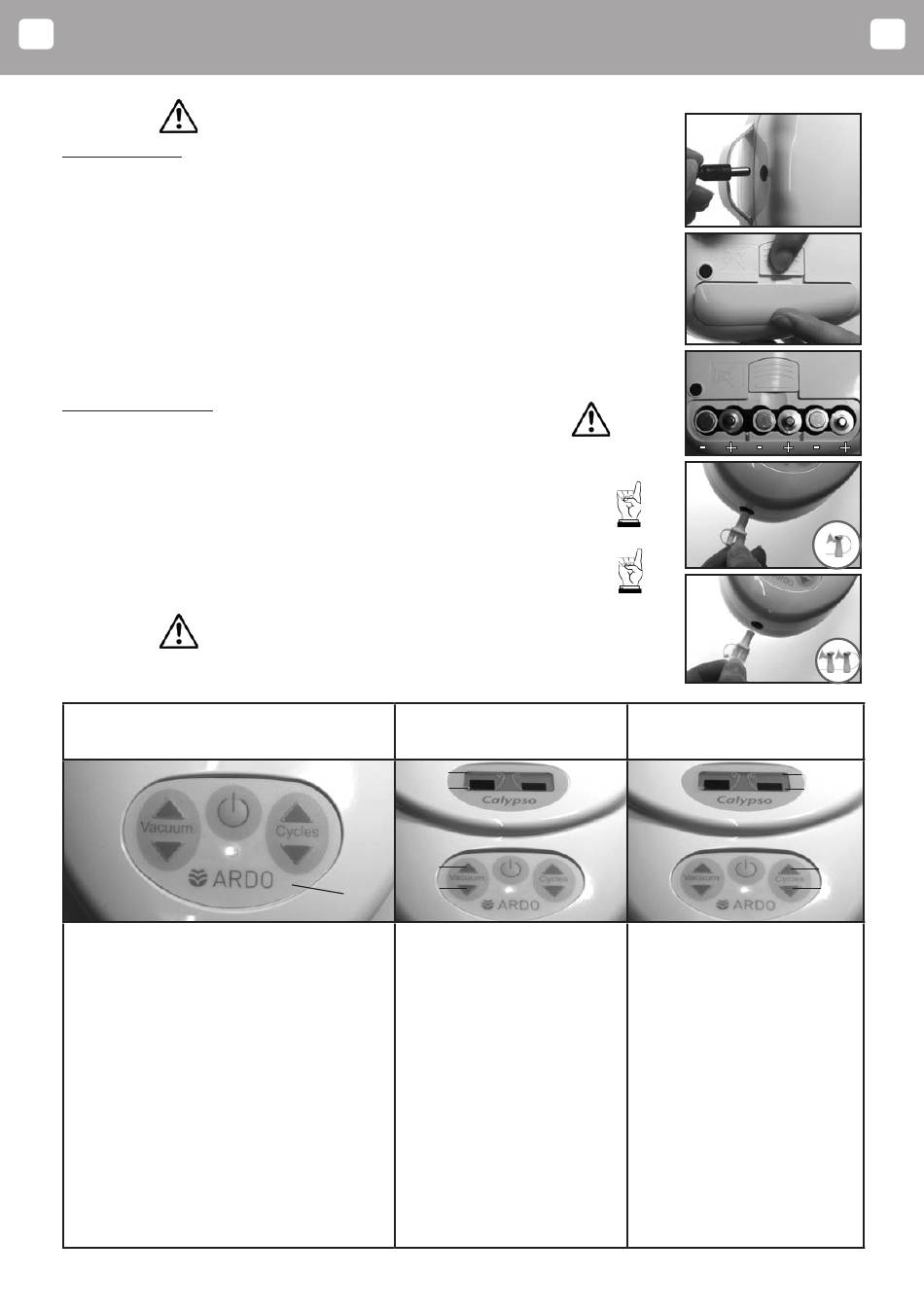

• Alimentação eléctrica: Inserir o conector do adaptador de rede (g) na ligação
eléctrica da Calypso (fig. 1). O adaptador de rede tem de corresponder à
tensão de rede local. Importante: Em caso de alimentação eléctrica,
retirar as pilhas.
• Alimentação a pilhas: Desbloqueie a patilha de fecho (fig. 2) e abra a tampa
das pilhas. Para o funcionamento, necessita de seis pilhas LR 06 / AA. Tenha
em atenção a indicação positivo/negativo (fig. 3). Feche a tampa das pilhas
e fixe-a novamente com a patilha de fecho. A vida útil média com um valor
médio de vácuo e ciclo é de aprox. 5 horas. (pilhas Duracell).
Ligação do PumpSet:
A utilização do conjunto de bombas encontra-se descrita no manual
de instruções separado "PumpSet ARDO".
• O PumpSet é um componente de utilização do Calypso
• Extracção com conjunto de uma bomba: Ligue o adaptador do tubo
flexível (c) à bomba (fig. 4). A segunda abertura do adaptador do
tubo flexível encontra-se fechada.
• Extracção com conjunto de duas bombas: Ligue o adaptador do
tubo flexível (c) com os dois PumpSets à bomba (fig.5).
Utilização
O vácuo e o ciclo podem ser ajustados independentemente um do outro. Seleccione
o valor que lhe seja mais cómodo.
Ligar/desligar Accione o "interruptor ON /
OFF" (fig. 6).
Ao ligar, a Calypso efectua a extracção ao
nível mais baixo de vácuo (50mbar) e de ciclo
(30 ciclos por minuto).
Indicação de funcionamento: A indicação de
funcionamento é apresentada por um LED que
acende a verde. Desligando o aparelho, o LED
apaga-se. O LED é em simultâneo indicação de
garantia. Isto significa que após 400 horas de
funcionamento, a cor da indicação de funcion-
amento mudará de verde para cor-de-laranja.
A função de ligar e desligar é a mesma para a
alimentação a pilhas e eléctrica.
Regulação do vácuo e
indicação (fig. 7)
+
6
-
+
-
d
Premindo a seta superior au-
menta-se o vácuo. Com a seta
inferior o mesmo é reduzido.
De cada vez que prime uma
das teclas, há uma alteração
do vácuo de um nível.
A amplitude de ajuste situa-
se entre 50mbar e 330mbar,
respectivamente 5- 33 kPa.
(Observe o capítulo 4 "Dicas
úteis").
53
Regulação do ciclo e
indicação (fig. 8)
7
Premindo a seta superior au-
menta-se o ciclo. Com a seta
inferior o mesmo é reduzido.
De cada vez que prime uma
das teclas, há uma alteração
do ciclo de um nível.
A amplitude de ajuste situa-se
entre 30 e 60 ciclos por minuto
(Observe o capítulo 4 "Dicas
úteis").
