Geräteansicht Eines Scalance Xb112; Geräteansicht Eines Scalance Xb116 - Siemens SIMATIC NET SCALANCE XB-100 Betriebsanleitung

Gerätebeschreibung
3.3 Geräteansichten
3.3.2 Geräteansicht eines SCALANCE XB112

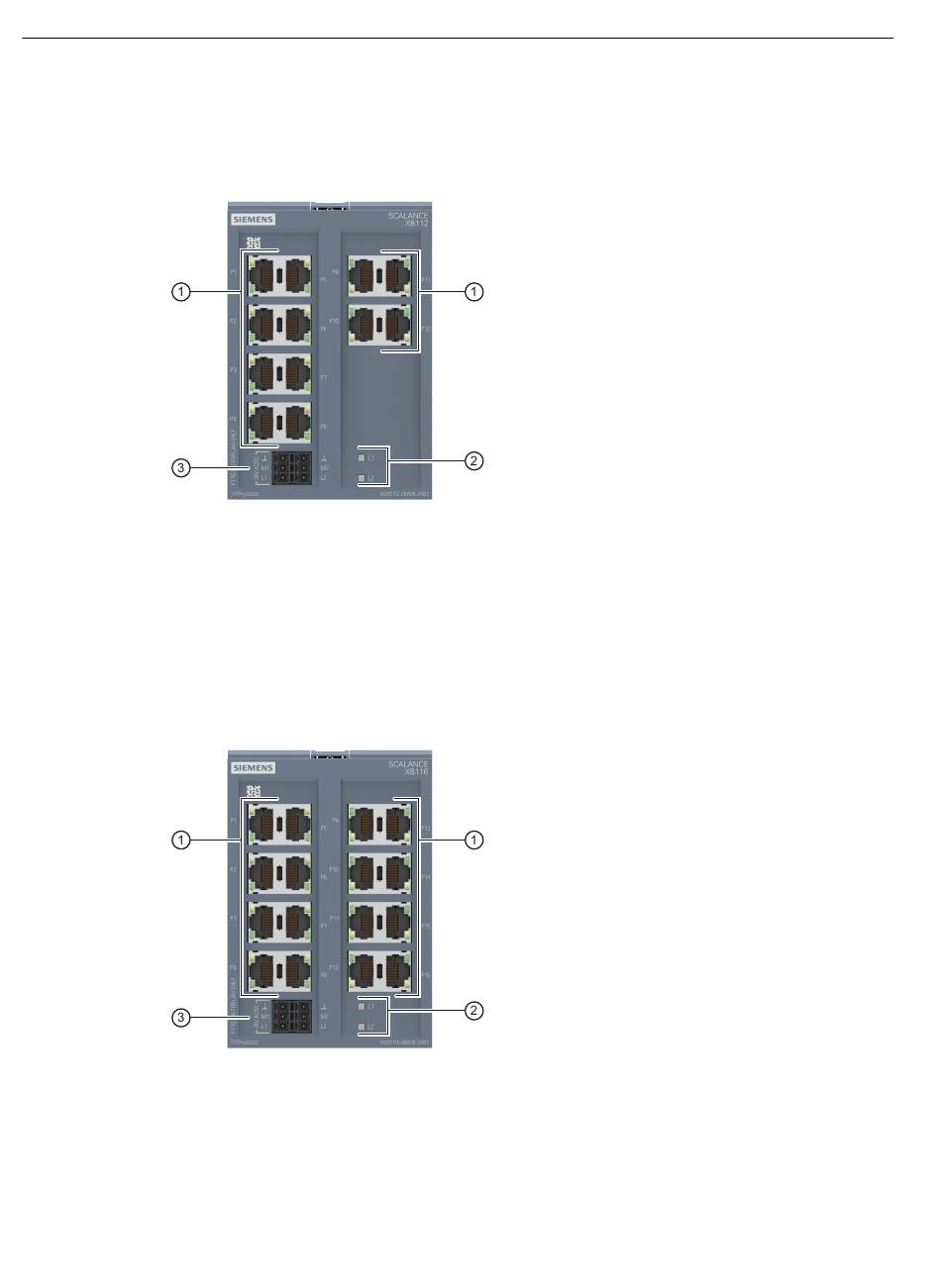

Die nachfolgende Abbildung gibt einen Überblick über die Komponenten des
SCALANCE XB112.
①
②
③
3.3.3 Geräteansicht eines SCALANCE XB116
Die nachfolgende Abbildung gibt einen Überblick über die Komponenten des
SCALANCE XB116.
①
②
③
14
Elektrische Ports mit Port-LEDs
Power-LEDs
Redundante Spannungsversorgung mit Anschluss für die Erdung
Elektrische Ports mit Port-LEDs
Power-LEDs
Redundante Spannungsversorgung mit Anschluss für die Erdung
