III TEILE

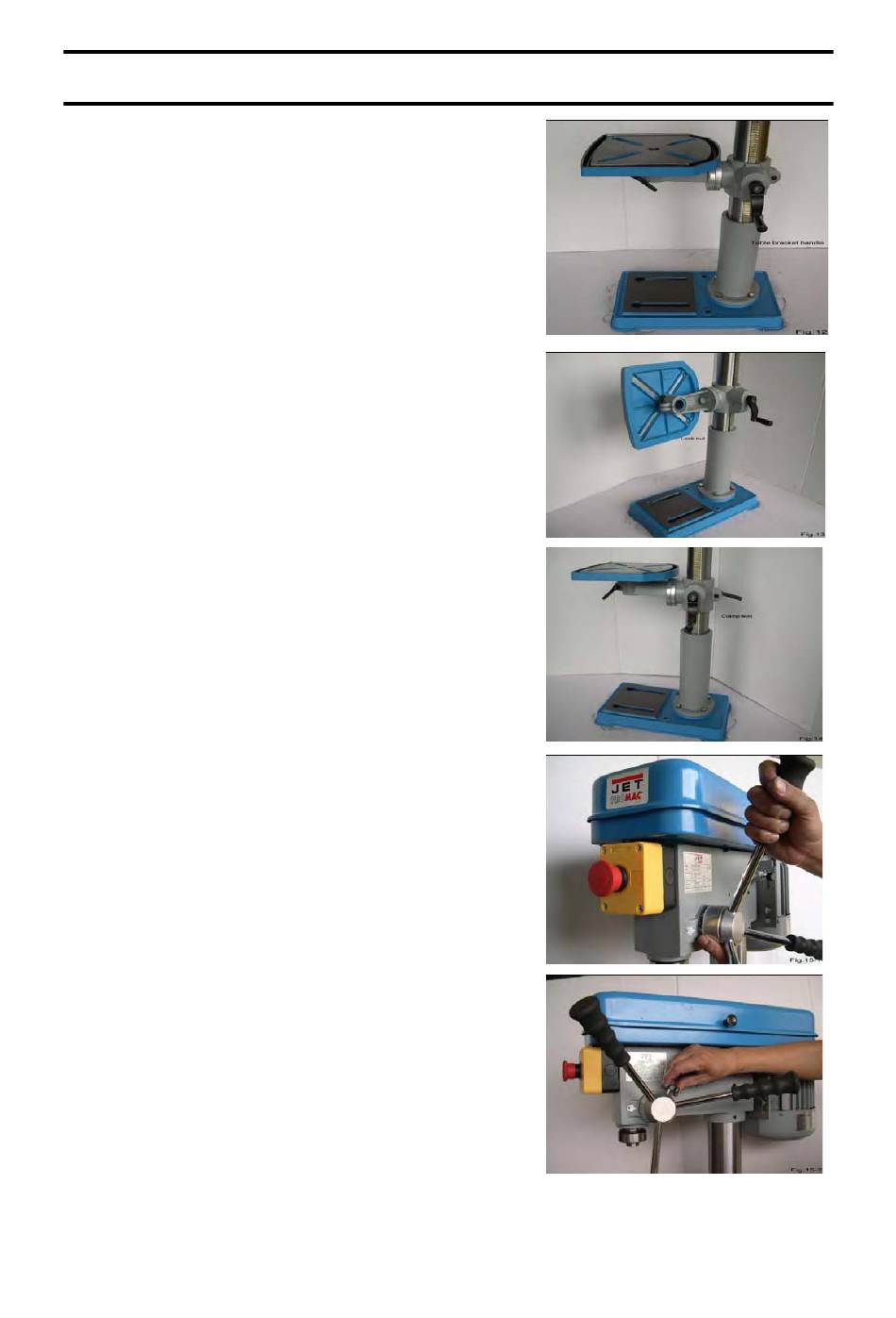

1. Einstellung des Bohrtisches
A. Höhenverstellung
Für die Höhenverstellung des Tisches nach
oben und unten wird die Klemmschraube
gelöst und der Tisch dann durch Drehen der
Kurbel an der Tischhalterung in die
gewünschte Position gebracht. Abb. 12
B. Neigungsverstellung:
Sicherungsschraube für die
Neigungsverstellung des Bohrtisches mit
verstellbarem Schraubenschlüssel lösen.
Tisch in die gewünschte Position neigen und
Schraube wieder anziehen; Abb. 13
C. Schwenk 360°
Klemmschraube lösen und Bohrtisch in die
erforderliche Position schwenken, dann
Klemmschraube wieder anziehen. (Abb. 14)
2. Einstellung der Zustelltiefe
2‐1 Skala ‐ Tiefeneinstellung (mit
Skalenhülse) Klemmschraube
auf die gewünschte Tiefe einstellen
und Klemmschraube wieder anziehen.
Abb. 15‐1, 15‐2
lösen,
