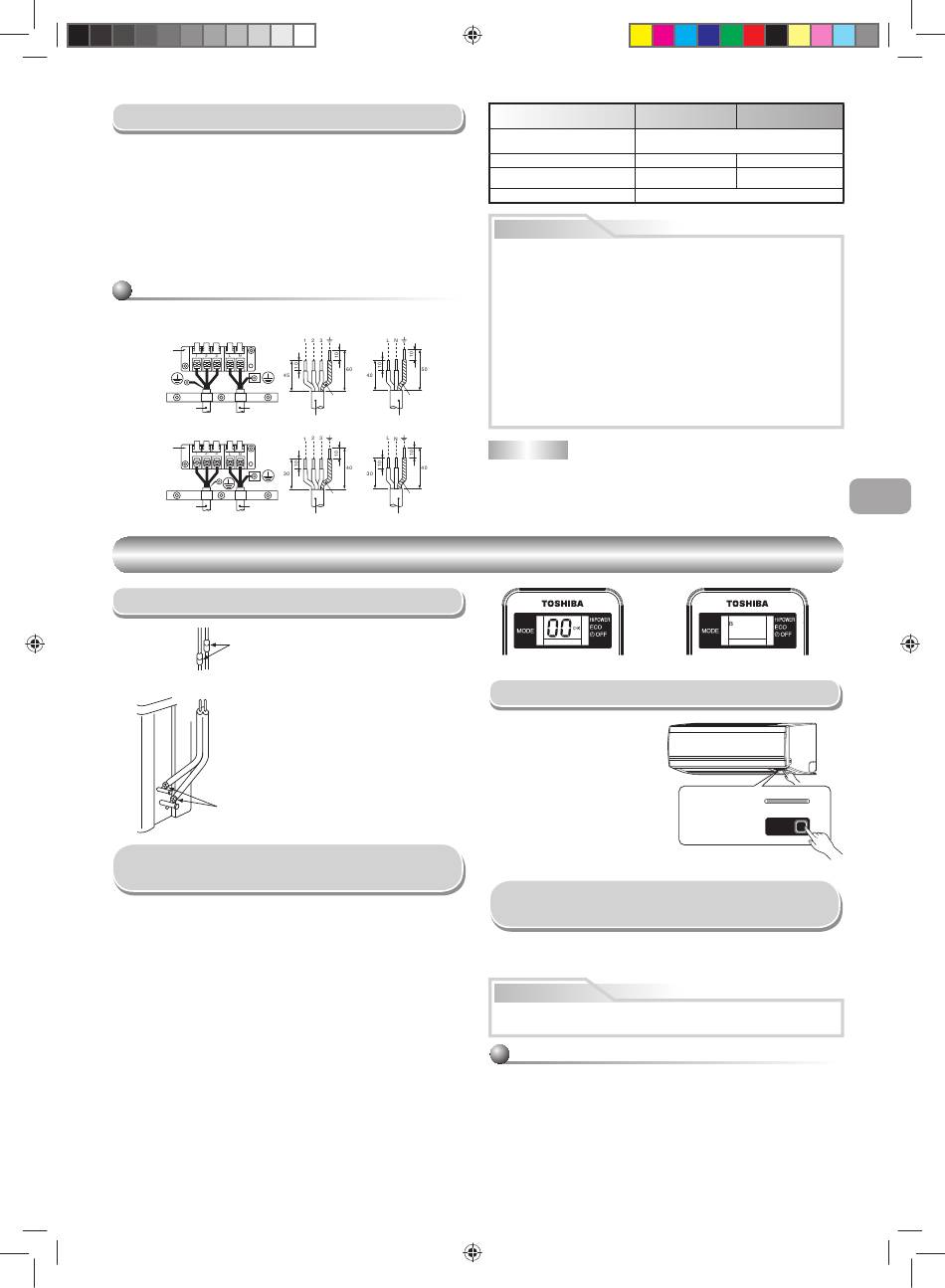

Podłączenie Okablowania
1. Zdejmij pokrywa zaworu z urządzenia zewnętrznego.
2. Podłączyć przewód połączeniowy do odpowiednich zacisków, według
pasujących numerów zamieszczonych na kostkach zacisków urządzenia
wewnętrznego i zewnętrznego.
3. Przy podłączaniu przewodu połączeniowego do zacisku urządzenia
zewnętrznego, wykonać pętlę na przewodzie zgodnie ze schematem
instalacyjnym urządzenia wewnętrznego i zewnętrznego w celu zapobieżenia
przedostawaniu się wody do wnętrza urządzenia zewnętrznego.
4. Zaizolować niewykorzystanie przewody, tak aby nie były narażone na
działanie wody przedostającej się do wnętrza urządzenia zewnętrznego.
Należy ułożyć te przewody w taki sposób, aby nie dotykały żadnych części
elektrycznych ani metalowych.
Długość odcinków bez izolacji w kablu
połączeniowym
RAS-077, 107, 137SAV Series
Kostka zacisków
Kabel połączeniowy
RAS-167SAV Series
Kostka zacisków
Kabel połączeniowy
Próba Gazoszczelności
Sprawdzić połączenia
urządzenia wewnętrznego.
Sprawdzić połączenia
urządzenia zewnętrznego.
Ustawienia przełącznika A-B
wyboru pilota
• Gdy dwa urządzenia wewnętrzne są zainstalowane w tym samym pokoju
lub sąsiednich pokojach, obydwa urządzenia mogą otrzymać sygnał z
pilota i wykonać polecenie. W takim przypadku, aby zapewnić prawidłowe
działanie, należy zastosować w jednym z pilotów ustawienie B (Domyślne
ustawienie urządzeń to A).
• Sygnał z pilota nie jest odbierany, gdy ustawienia na urządzeniu
wewnętrznym i pilocie są różne.
• Nie ma związku pomiędzy ustawieniem A/B i pokojem A/B podczas
podłączania rur i kabli.
Aby używać różnych pilotów z każdym urządzeniem wewnętrznym, kiedy 2
urządzenia umieszczone są blisko siebie.
Ustawienie B przełącznika wyboru pilota
1. Naciśnij przycisk [RESET] na urządzeniu wewnętrznym, aby włączyć
klimatyzator.
2. Skieruj pilota na urządzenie wewnętrzne.
3. Naciśnij i przytrzymaj przycisk [CHECK] na pilocie jakimś cienkim
przedmiotem. Pojawi się "00" (Rysunek 1).
4. Gdy naciśniesz przycisk [MODE] jednocześnie trzymając wciśnięty
przycisk [CHECK]. na wyświetlaczu pojawi się litera "B" a zniknie "00" i
klimatyzator zostanie wyłączony. Ustawienie przełącznika B pilota jest
zapamiętane (Rysunek 2).
Uwaga : 1. Powtórz powyższe czynności, aby zresetować pilota do ustawienia A.
2. Na wyświetlaczu pilota nie jest pojawia się znak "A".
3. Ustawienie A jest domyślnym ustawieniem fabrycznym pilota.
1110251284-PL.indd 7 1110251284-PL.indd 7
Przewód Przewód
Przewód
uziemienia
uziemienia
zasilający
Kabel połączeniowy Przewód zasilający
Przewód
Przewód
Przewód
uziemienia uziemienia
zasilający
Kabel połączeniowy Przewód zasilający
• Sprawdzić szczelność
połączeń skręcanych rur
za pomocą wykrywacza
nieszczelności instalacji
gazowych lub używając
wody z mydłem.
Model
Źródło zasilania
Maksymalny prąd roboczy
Moc znamionowa naściennego
gniazda wtykowego i bezpiecznika
Przewód zasilający
UWAGA
• Niewłaściwe połączenie okablowania może spowodować spalenie
niektórych części elektrycznych.
• Przy układaniu kabli z urządzenia wewnętrznego do urządzenia
zewnętrznego należy przestrzegać przepisów lokalnych (dotyczących
rozmiarów przewodów, sposobu okablowania, itp.).
• Wszystkie przewody muszą być solidnie połączone.
• W linii zasilającej klimatyzator musi być zastosowany bezpiecznik
instalacyjny (16A).
• Niewłaściwe lub niekompletne wykonanie okablowania może być
przyczyną zapłonu lub dymienia.
• Linię zasilającą należy przygotować do wyłącznego użytku z klimatyzatorem.
• Urządzenie może być podłączone do sieci zasilającej.
Podłączenie stałe: Podłączenie stałe musi obejmować wyłącznik
rozłączający wszystkie trzy bieguny i posiadający odstęp między
stykami wynoszący co najmniej 3 mm.
UWAGA
: Kabel połączeniowy
• Typ przewodu : Powyżej H07RN-F co 60245 IEC66 (co najmniej 1,0 mm

INNE

INNE
Próba Działania
Aby uruchomić tryb pracy TEST
RUN (COOL), należy naciskać
przez 10 sekund przycisk [RESET].
(Brzęczyk wyda krótki dźwięk.)
Włączanie Funkcji Automatycznego
Wznawiania Pracy (Auto Restart)
Klimatyzator jest skonstruowany w taki sposób, że po zaniku zasilania może
automatycznie wznowić pracę w tym samym trybie pracy, w którym pracował
przed zanikiem zasilania.
Informacja
Klimatyzator został wysłany z fabryki z wyłączoną funkcją automatycznego
wznawiania pracy. W razie potrzeby można tę funkcję uruchomić.
Sposób włączania funkcji automatycznego
wznawiania pracy
1. Nacisnąć i przytrzymać przycisk [RESET] na wewnętrznym urządzeniu
prze 3 sekundy, w celu ustawienia trybu działania (3 sygnały dźwiękowe,
a lampka OPERATION mrugnie 5 razy/sek. przez 5 sekund).
2. Nacisnąć i przytrzymać przycisk [RESET] na wewnętrznym urządzeniu
przez 3 sekundy, w celu anulowania trybu działania (3 sygnały
dźwiękowe, bez mrugającej lampki OPERATION).
• W przypadku ustawienia włącznika lub wyłącznika czasowego,
funkcja AUTOMATYCZNE WZNOWIENIE DZIAŁANIA nie zostanie
uruchomiona.
7
RAS-077, 107, RAS-167SKV
137SKV Series Series
50Hz, 220 – 240 V Jedna faza
60Hz, 220 – 230 V Jedna faza
8A 10A
10A 16A
H07RN-F co 60245 IEC66 (co najmniej 1,5 mm
1
RESET
Przycisk RESET
2/20/13 4:17 PM 2/20/13 4:17 PM
2 )
2 )
