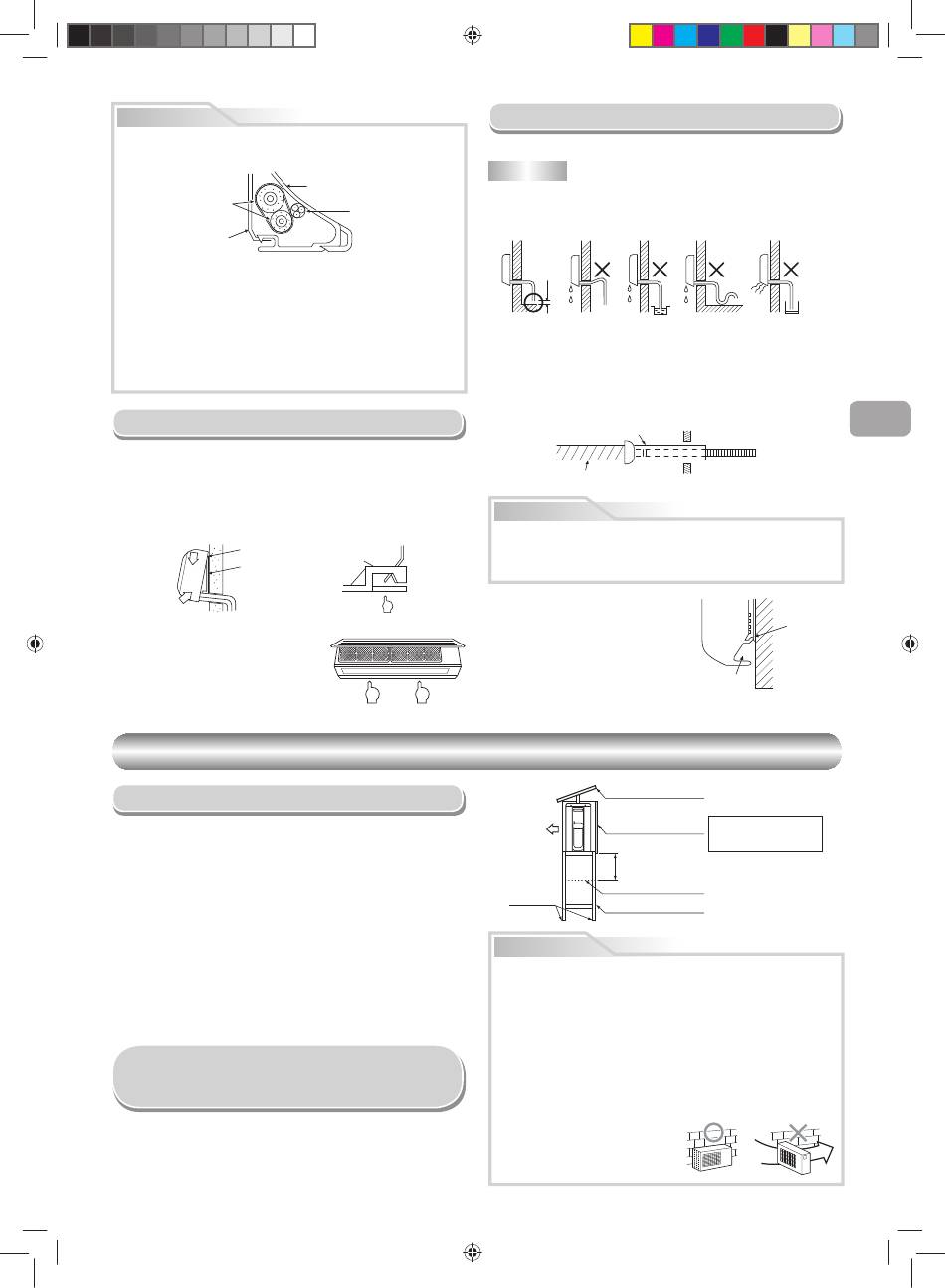

VORSICHT
• Die Zusatzleitungen (zwei) und das Verbindungskabel mit Isolierband fest
zusammenbinden. Bei nach links oder hinten links gerichteten Leitungen
sind nur die Zusatzleitungen (zwei) mit Isolierband zusammenzubinden.
Zusatzleitungen
Montageplatte
• Die Leitungen so anordnen, daß keine der Leitungen aus der Rückplatte
des Innengeräts hervorsteht.
• Die Zusatzleitungen und Anschlußleitungen zusammenbinden, dann
das Isolierband an der Anschlußleitung abschneiden, um ein doppeltes
Umwicheln der Verbindungsstelle zu vermeiden; außerdem sind die
Anschlußstellen mit Vinylband o.ä. zu umwickeln.
• Da die Bildung von Kondensationswasser zu Funktionsstörung des
Geräts führen kann, müssen beide Anschlußleitungen isoliert werden.
(Als lsoliermaterial ist Polyethylen-Schaum zu verwenden.)
• Beim Biegen einer Leitung darauf achten, daß die Leitung nicht beschädigt
wird.
Einbau des Innengeräts
1. Die Leitungen durch die Öffnung in der Wand führen, dann das Innengerät
in die oberen Haken der Montageplatte einhängen.
2. Das Innengerät nach rechts und links drücken, um sich zu vergewissern,
daß das Gerät fest auf der Montageplatte aufgehängt ist.
3. Das Innengerät im unteren Bereich gegen die Wand drücken und den
unteren Teil des Gerät an der Montageplatte einhängen. Am unteren
Bereich des Innengeräts zur Person ziehen, um sich zu vergewissern,
daß das Gerät fest auf der Montageplatte aufsitzt.
Hier einhängen.
1
1
2
Haken
• Um das Innengerät wieder von der
Montageplatte abzunehmen, das Gerät
zur Person ziehen, und gleichzeitig die
Unterseite an den bezeichneten Stellen
hochdrücken.

Aufstellungsort

• Einen Aufstellort wählen, der ausreichend Platz rund um das Außengerät
bietet, wie in der Zeichnung gezeigt
• Das Gerät an einem Ort aufstellen, der das Gewicht des Geräts aufnehmen
kann und an dem das Betriebsgeräusch sowie die Vibrationen des Geräts
nicht verstärkt werden
• Einen Ort wählen, an dem das Geräusch bzw. die Auslaßluft nicht zu einer
Belästigung der Nachbarn führen könnte
• Der Aufstellort sollte möglichst vor starker Windeinwirkung geschützt sein.
• Am Aufstellort dürfen keine brennbaren Gase vorhanden sein
• Das Gerät darf nicht so aufgestellt weden, daß es zu einer Durchgangsbehin-
derung führt
• Wenn das Außengerät in einer erhöhten Position montiert werden soll,
müssen die Füße unbedingt gesichert werden.
• Die max. zulässige Rohrlänge beträgt 20 m. Fügen Sie bei einer Rohrlänge
über 15 m pro zusätzlichem Meter je 20g Kühlmittel hinzu.
• Die max. zulässige Höhe für Außeninstallationen beträgt 10 m.
• Das Gerät an einem Ort aufstellen, an dem das Ablaufwasser keine Probleme
verursacht
Vorsichtsmaßnahmen beim Einbau
in Regionen mit Schneefall und
kalten Temperaturen
• Verwenden sie für den Wasserabfl uss nicht den mitgelieferten Abfl ussnippel.
Lassen Sie das Wasser direkt aus den Abfl usslöchern abfl ießen.
• Bauen Sie einen Halterahmen und eine Schutzhaube über das Gerät, um
das Außenmodul vor Schneeansammlungen zu schützen.
* Verwenden sie keine doppelstöckige Anordnung
1110251284-DE.indd 5 1110251284-DE.indd 5
Innengerät
Verbindungskabel
Montageplatte
Drücken
(Aushaken)
Drücken Drücken
AUSSENGERÄT AUSSENGERÄT
Entwässerung
1. Den Ablaufschlauch nach unten weisend anbringen.
HINWEIS
• Die Öffnung muß so angelegt werden, daß sie zur Außenseite hin schräg
nach unten weist.
Den Ablaufschlauch
nicht nach oben verlegen.
50 mm
oder mehr
Das Ende des
Ablaufschlauchs nicht
in Wasser einlegen.
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser
problemlos nach außen abläuft.
3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle
der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken.
Leitungshülle
Ablaufschlauch Innenseite des
Raums
VORSICHT
Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung
zu gewährleisten.
Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung
von Gegenständen verursachen.
Dieses Klimagerät ist so konstruiert,
daß das an der Geräterückseite
anhaftende Kondenswasser in die
Ablaufwanne abgeleitet wird. Aus
diesem Grund dürfen Netzkabel und
andere Komponenten nicht an der
Ablaufführung verlegt werden.
Schneeschutz-Platte
Vorderseite
Schneeschutz-Haube
Mindestens
50 cm
Schneeansammlungs-Linie
Ankerbolzen
VORSICHT
1. Das Außengerät so installieren, daß die Luftauslässe nicht blockiert sind.
2. Wenn das Außengerät an einer Stelle montiert wird, die starken
Windeinwirkungen ausgesetzt ist, wie zum Beispiel in Meeresnähe
oder in den oberen Stockwerken eines Hochhauses, muß das
Gebläse mit einer Windhutze oder einer Abschirmung versehen
werden, um einen normalen Betrieb des Gebläses zu gewährleisten.
3. In Gebieten mit starken Winden das Gerät an windgeschützten Stellen
installieren.
4. Eine Installation an folgenden Orten kann zu Problemen führen.
Installieren Sie das Gerät daher nicht an solchen Orten.
• Orte, die mit Maschinenöl verunreinigt sind
• Salzreiche Umgebung, zum Beispiel an der Küste
• Orte, an denen Schwefelgas vorkommt
• Orte, an denen es zu
Hochfrequenzwellen, ausgelöst
zum Beispiel durch Audiogeräte,
Schweißgeräte und medizinische
Geräte, kommenkann
5
Den Ablaufschlauch
nicht wellenförmig biegen.
Das ende des
ablaufschlauchs nicht
in einen Abwasserkanal
einlegen.
Verlängerung des
Ablaufschlauchs
Wand
Ablaufführung
Für Leitungen
vorgesehener
Bereich
Mindestens 50 cm oberhalb
der Schneeansammlungslinie
einbauen.
Halterahmen
Starker
wind
