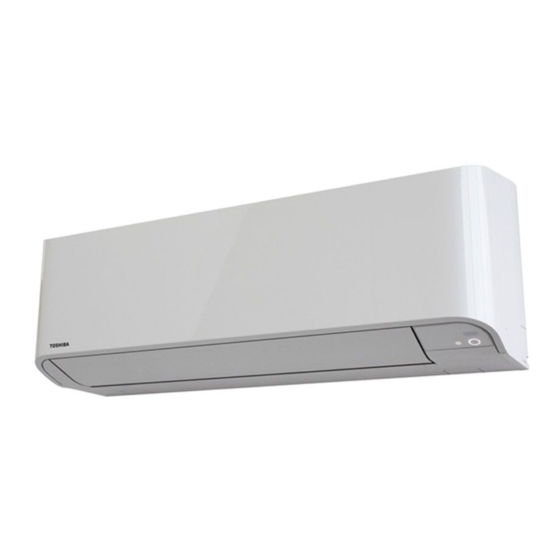

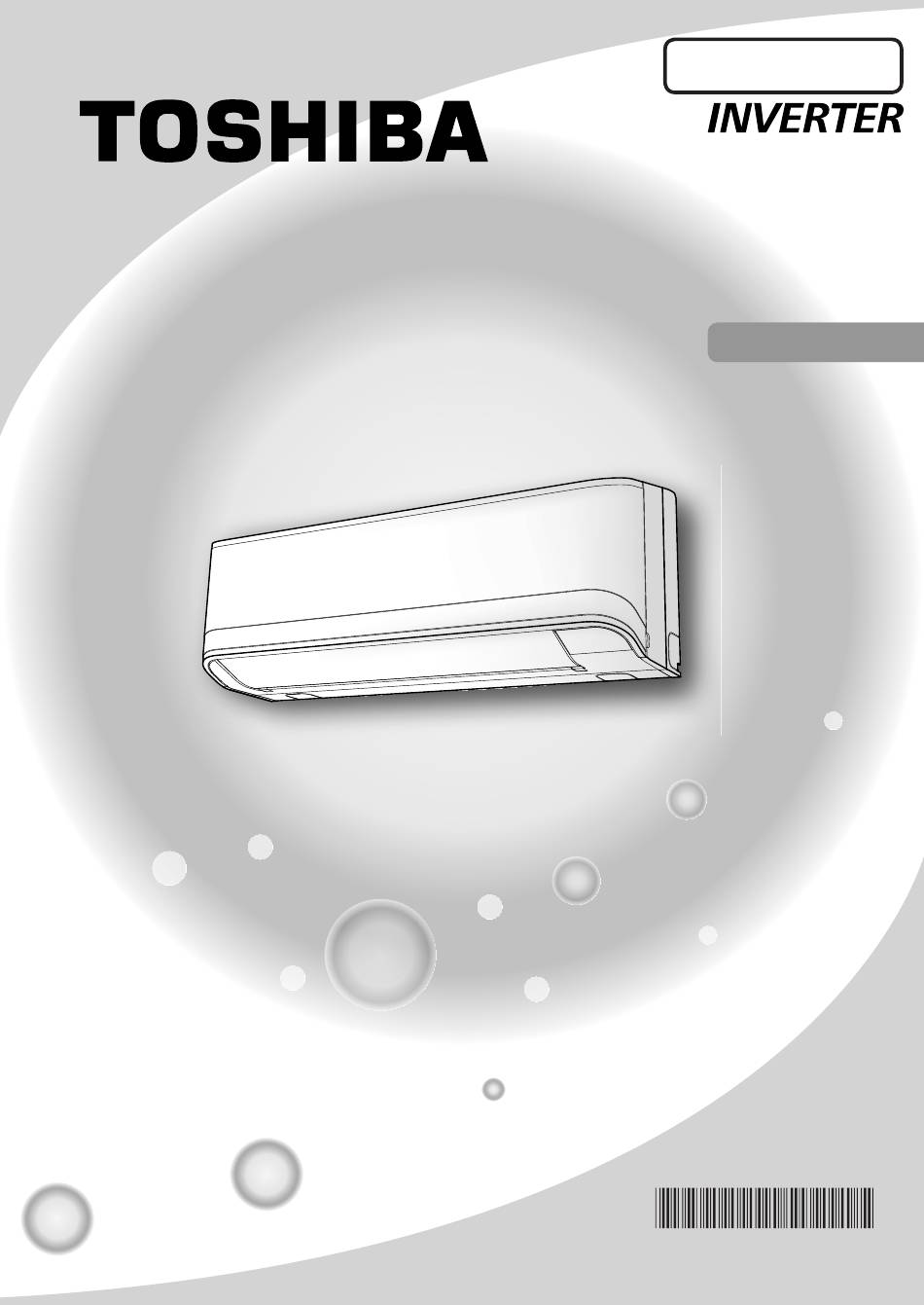

- Seite 1 R32 or R410A INSTALLATION MANUAL AIR CONDITIONER (SPLIT TYPE) DEUTSCH Indoor unit RAS-B05, 07, 10, 13, 16J2KVG-E RAS-18J2KVG-E Outdoor unit RAS-05, 07, 10, 13, 16, 18J2AVG-E 1122950196...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSVORKEHRUNGEN .............................1 ZUBEHÖRTEILE .................................4 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ..................5 Zusätzlich erhältliche Installationsteile ...........................5 INNENGERÄT ..................................6 Aufstellungsort ................................6 Mauerdurchbruch und Befestigung der Montageplatte ....................6 Installation von Leitungen und Kondensatschlauch ......................6 Einbau des Innengeräts ..............................7 Entwässerung ................................7 AUSSENGERÄT .................................8 Aufstellungsort ................................8 Vorsichtsmaßnahmen beim Einbau in Regionen mit Schneefall und kalten Temperaturen ..........8 Ablassen des Wassers ...................... -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt. - Seite 4 UM EINER ÜBERHITZUNG DES INNENGERÄTES UND DER DAMIT VERBUNDENEN BRANDGEFAHR ZU VERHINDERN, IST DARAUF ZU ACHTEN DAS GERÄT IN AUSREICHENDEM ABSTAND (2 M) VON WÄRMEQUELLEN WIE HEIZKÖRPERN UND STRAHLERN, ÖFEN, ETC. AUFZUSTELLEN. WIRD DAS KLIMAGERÄT IN EINEN ANDEREN RAUM UMMONTIERT IST UNBEDINGT DARAUF ZU ACHTEN, DASS KEINE ANDEREN STOFFE MIT DEM KÄLTEMITTEL (R32 oder R410A) IN KONTAKT KOMMEN.
- Seite 5 Zur Installation sind Spezialwerkzeuge für das Kältemittel R32 oder R410A erforderlich. Die Dicke von Kupferrohren, die eingesetzt werden (R32) muss mehr als 0,8 mm betragen. Verwenden Sie niemals Kupferrohre mit Wandstärken unter 0,8 mm. Nach Fertigstellung der Installation oder der Wartung, stellen Sie sicher, dass es kein Leck gibt.
-
Seite 6: Zubehörteile
ZUBEHÖRTEILE Innengerät Fernbedienungs-Einheit × 1 Montageplatte × 1 Batterie × 2 Fernbedienungshalter × 1 Linsenkopfschraube × 6 Flachkopfholzschraube × 2 Bedienungsanleitung × 1 Einbauanleitung × 1 Aussengerät Ablaufschlauchanschluss × 1 Wasserdichte Kappe × 2* * Keine Voraussetzung für die Verwendung mit RAS-05, 07, 10, 13J2AVG Luftfi lter Reinigen Sie die Filter alle 2 Wochen. -
Seite 7: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken, unteren linken und linken Rohrleitungen Wand Haken Montageplatte Schneiden Sie ein SPACER aus der Verpackung des Innengeräts zurecht, rollen sie es zusammen und bringen Sie es zwischen Innengerät und Wand ein, um das Innengerät zu neigen und die Montage zu vereinfachen. -
Seite 8: Innengerät
INNENGERÄT Befestigung der Montageplatte unmittelbar an Aufstellungsort der Wand Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend 1. Die Montageplatte im oberen und unteren Bereich fest an der Wand montie- Platz rund um das Innengerät bietet ren, um ein sicheres Einhängen des Innengeräts zu gewährleisten. Einen Aufstellungsort wählen, an dem sich keine Hindernisse vor den Einund 2. -
Seite 9: Einbau Des Innengeräts
Entfernen des Kondensatschlauchs HINWEIS Der Drainage-Schlauch kann durch Entfernen Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest der Schraube vom Drainage-Schlauch an der Wand befestigt werden. herausgenommen werden. Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die Seien Sie beim Entfernen des Drainage-Schlauchs Anschlüsse zu verbinden;... -
Seite 10: Aussengerät
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser VORSICHT problemlos nach außen abläuft. 3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken. zu gewährleisten. Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung Leitungshülle von Gegenständen verursachen. -
Seite 11: Ablassen Des Wassers
Anschluß der Kühlmittelleitungen Ablassen des Wassers Bördeln sicherzustellen, dass das Kondensat, das beim Heizbetrieb entsteht, effizient abgeführt wird. 1. Die Leitung mit einem Rohrschneider abschneiden. Wenn ein zentralisierter Ablauf erforderlich ist, wenn das Gerät auf einem Balkon oder an einer Wand installiert wird, befolgen Sie die folgenden Schritte, um das Wasser abzulassen. -
Seite 12: Entleeren
Handhabung Hinweise zum Stopfbuchsenventil Entleeren Öffnen Sie ganz das Ventilschaft, aber nicht weiter als dem Stöpsel. Sobald das Leitungen an der Innen- und Außeneinheit angeschlossen sind, Rohrgröße des kann mit dem Evakuieren begonnen werden. Größe des Sechskantschlü ssels Stopfbuchsenventils ENTLÜFTUNG 12,70 mm und kleiner A = 4 mm Die in den Leitungen und im Innengerät enthaltene Luft und Feuchtigkeit... -
Seite 13: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Modell RAS-B05J2KVG-E RAS-B07J2KVG-E RAS-B10J2KVG-E RAS-B13J2KVG-E RAS-B16J2KVG-E RAS-18J2KVG-E Stromversorgung 50Hz, 220 – 240 V Einphasig Max. Betriebsstrom 5,0A 5,4A 7,2A 7,4A 9,0A 9,25A Trennschalter-Nennleistung 6,5A 7,0A 9,0A 9,5A 11,5A H07RN-F oder Stromversorgungskabel H07RN-F oder 60245 IEC66 (1,5 mm oder mehr) -
Seite 14: Bei Der 1:1-Verbindung Eines Innengeräts Mit Einem Aussengerät
Bei der 1:1-Verbindung eines Innengeräts mit einem Aussengerät Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Innengerät Aussengerät Klemmenblock Zu entfernende Isolierung des Stromversorgungskabel Stromversorgungs- verbinden mit L N Stromversorgungskabels kabel Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Massekabel Verbindungs-... - Seite 15 1:1-Schaltplan der Stromversorgung für das Aussengerät Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Klemmenblock Gehäuse für innen Stromversorgung Gehäuse Klemmenblock für außen Eingang der Stromversorgung beim Klemmenblock des Aussengeräts (erhältlich) Klemmenblock Gehäuse für innen Gehäuse Klemmenblock für außen Stromversorgung VORSICHT 1.
-
Seite 16: Bei Der Verbindung Eines Innengeräts Mit Einem Multi-Inverter-System (Ims)
Bei der Verbindung eines Innengeräts mit einem Multi-Inverter-System (IMS) Innengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel verbinden mit L 2 3 Verbindungskabels Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm 10 mm 70 mm Massekabel Verbindungskabel Schaltplan der Stromversorgung für das Multi-Inverter-System (IMS) Eingang der Stromversorgung beim Klemmenblock des Aussengeräts Klemmenblock Gehäuse... -
Seite 17: Sonstiges
SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das kurzen Piepton bestätigt.) Innengerät prüfen. OPERATION / RESET Taste Die Aufstellorte für das Außengerät prüfen. - Seite 19 1122950196...
