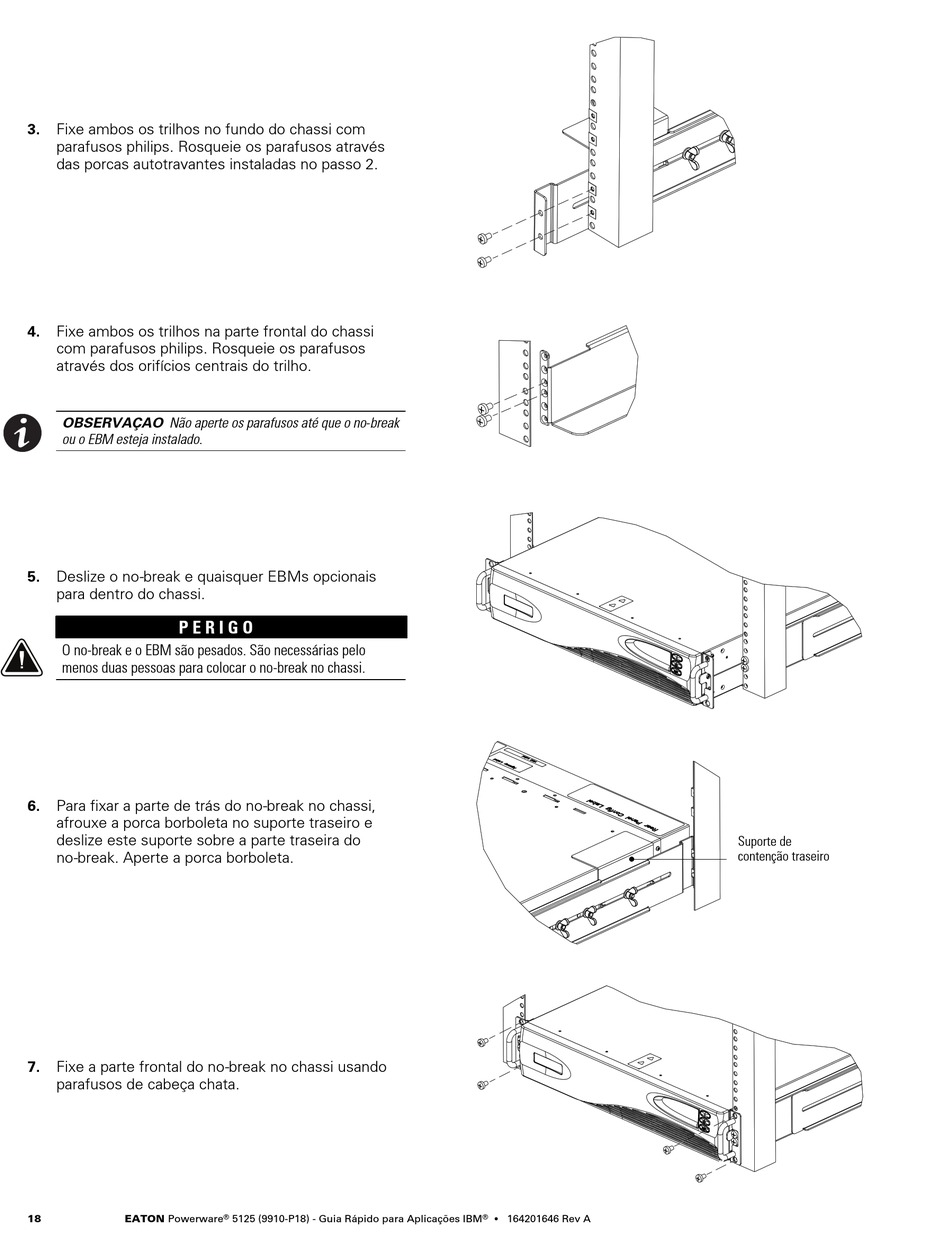

3. Fixe ambos os trilhos no fundo do chassi com
parafusos philips. Rosqueie os parafusos através
das porcas autotravantes instaladas no passo 2.
4. Fixe ambos os trilhos na parte frontal do chassi
com parafusos philips. Rosqueie os parafusos
através dos orifícios centrais do trilho.
OBSERVAÇAO Não aperte os parafusos até que o no-break
ou o EBM esteja instalado.
5. Deslize o no-break e quaisquer EBMs opcionais
para dentro do chassi.
P E R I G O
O no-break e o EBM são pesados. São necessárias pelo
menos duas pessoas para colocar o no-break no chassi.
6. Para fixar a parte de trás do no-break no chassi,
afrouxe a porca borboleta no suporte traseiro e
deslize este suporte sobre a parte traseira do
no-break. Aperte a porca borboleta.
7. Fixe a parte frontal do no-break no chassi usando
parafusos de cabeça chata.
18 EATON Powerware
®
5125 (9910-P18) - Guia Rápido para Aplicações IBM
®
S 164201646 Rev A
Suporte de
contenção traseiro
