Assembly Instructions
EN
SkiErg weight: 46 lb (20.8 kg)
Space required for use (training area):
24 in x 52 in x 85 in
(61 cm x 132 cm x 215.9 cm)
Instructions de montage
FR
Poids du SkiErg : 20,8 kg
Espace nécessaire pour l'utilisation
(zone d'entraînement) :
61 cm x 132 cm x 215,9 cm
Montageanleitung
DE
Gewicht des Gerätes: 20,8 kg
Maße (bei Benutzung):
61 cm x 132 cm x 215,9 cm
1
1b
This procedure will be easier with a
EN
helper.

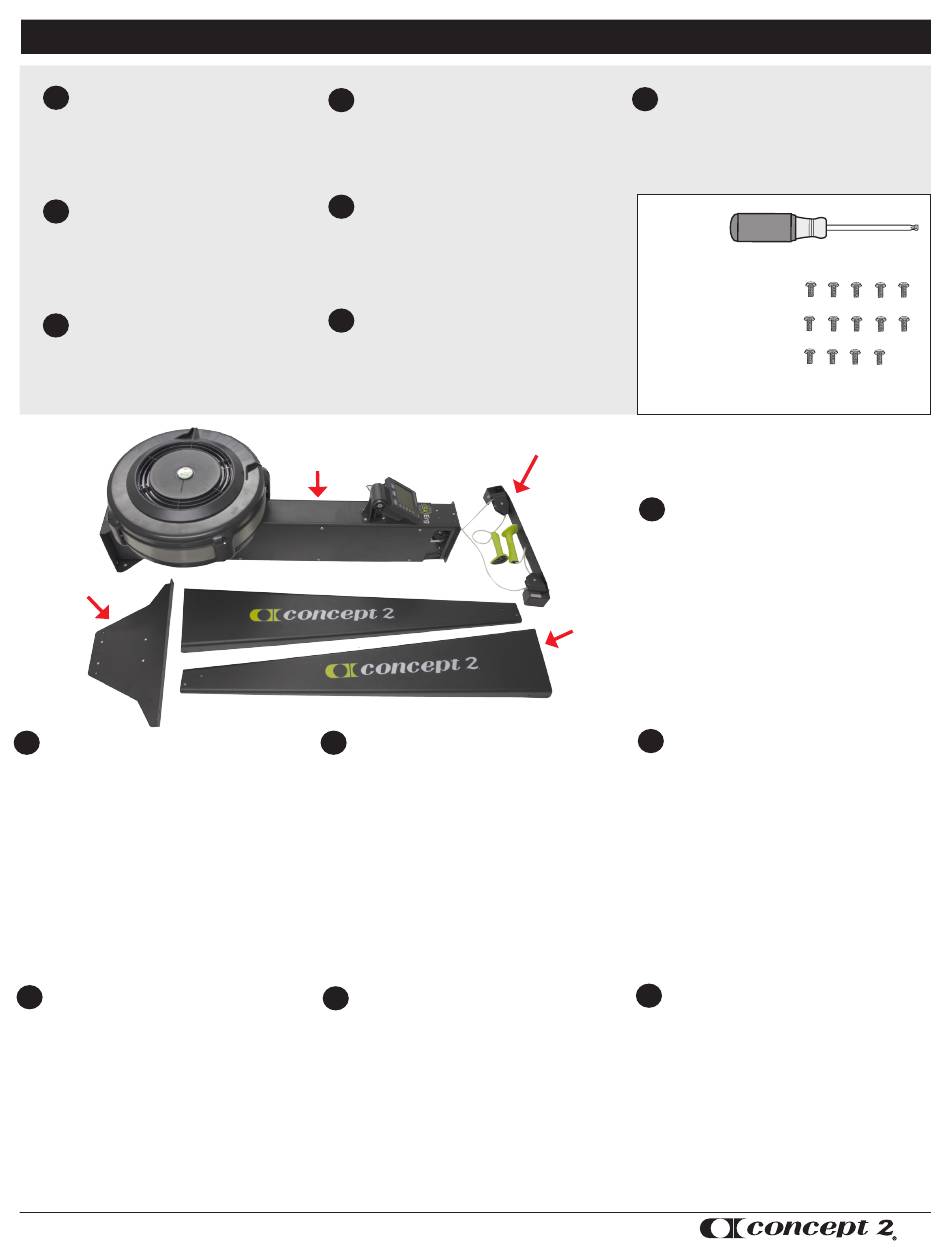

Lay out all parts as shown.
1a. SkiErg body (includes flywheel and
Performance Monitor PM5) with
handle cords attached to top bracket
1b. 1 universal bracket for wall or floor
stand mounting
1c. Top Bracket
1d. 2 Upper Arms
Le montage sera plus facile avec un
FR
assistant.
Disposez toutes les pieces comme illustré.
1a. Base du SkiErg (Volant d'inertie et
Moniteur de performance PM5 inclus)
avec les cordons de poignée fixés au
support supérieur.
1b. 1 support universel pour montage
mural ou sur plateforme.
1c. Support supérieur
1d. 2 bras
0915
SkiErg Assembly Instructions
Montage handleiding
NL
Gewicht SkiErg: 20,8 kg
Vereiste ruimte voor gebruik
(trainingplaats):
61 cm x 132 cm x 215,9 cm
Monteringsanvisningar
SV
SkiErg vikt: 20,8 kg
Träningsutrymmets minimummått:
61 cm x 132 cm x 215,9 cm
Kokoamisohjeet
FI
SkiErgin paino: 20,8 kg
Käyttöön tarvittava tila (harjoitusalue):
61 cm x 132 cm x 215,9 cm
1a
Am besten bauen Sie den SkiErg zu zweit
DE
auf.
Alle Teile auf den Boden legen, wie auf
den Bildern gezeigt.
1a. SkiErg Haupt-Korpus mit den Griffseilen,
die an dem oberen Zwischenstück
befestigt sind.
1b. 1 universelle Halterung, die sowohl
für die Wand- als auch für die
Floorstand Montage gedacht ist.
1c. Oberes Zwischenstück
1d. 2 Obere Arme
De volgende stappen zijn makkelijker als
NL
iemand je er bij helpt.
Leg alle onderdelen neer zoals op het
voorbeeld.
1a. SkiErg frame (inclusief vliegwiel en PM5
Performance Monitor) met handel-
koorden bevestigd aan de bovenste houder
1b. 1 universeel houder voor bevestiging aan de
muur of aan de vloerstandaard
1c. Bovenste houder
1d. 2 Boven Armen
Monteringsinstruksjoner
NO
SkiErg vekt: 20,8 kg
Plass nødvendig for bruk
(treningsområde):
61 cm x 132 cm x 215,9 cm
PN 2230
(14) 5/8" (1.59 cm)
PN 1297
1c
SV
Monteringen går lättast om man är två
personer.
Lägg upp alla delar såsom bilden visar.
1a. SkiErg grunddel (inkluderar fläkthjul
och Prestations monitor, PM5) med
1d
handtagslinor anslutna till toppstag
1b. 1 Universalhållare för väggmontage
eller för montage mot ställning
1c. Toppstag
1d. 2 Tvärstag
FI
Toimenpiteet on helpompi tehdä
apulaisen kanssa.
Aseta osat kuten kuvassa
1a. SkiErgon runko (siältää vauhtipyörän
ja PM5 monitorin) ja narut joihin on
kiinnitetty kädensijat.
1b. Seinäkiinnitystarvikkeet
1c. Yläkiinnike jonka kautta narut kulkevat
1d. Ylätukivarret
NO
Montering vil være lettere om man er to.
Legg ut alle deler som vist.
1a. SkiErg hoveddel (inkluderer vifte
og Performance Monitor PM5) med
håndtaktau festet til toppbrakett.
1b. 1 universalbrakett for montering på
vegg eller plattform
1c. Toppbrakett
1d. 2 øvre armer
