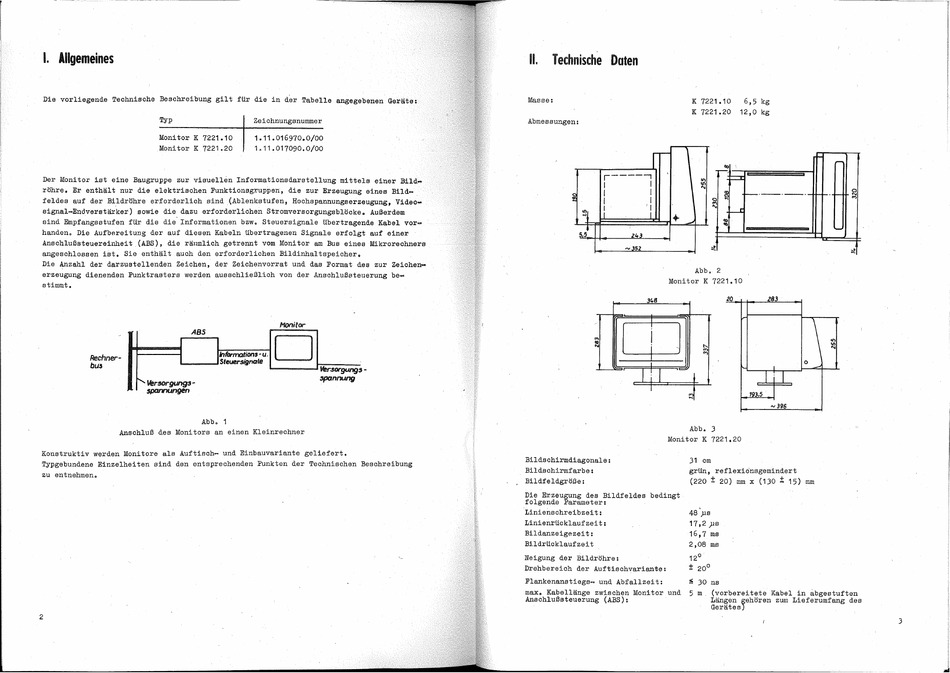

I.
Allgemeines
Die vorliegende Technische Beschreibung gilt für die in der Tabelle angegebenen Geräte:
Typ
Monitor K 7221.10
Monitor K 7221.20
Zeichnungsnummer
1.11.016970.0/00
1.11.017090.0/00
Der Monitor ist eine Baugruppe zur visuellem Informationsdarstellung mittels einer Bild ....
röhre. Er enthält nur die elektrischen Funktionsg:ruppen, die zur Erzeugung eines Bild-
feld.es auf d.er Bildröhre erford.erlich sind (Ablenkstufen, Hochspannungserzeugung, Video ..
signal-Endverstärker) sowie die dazu erforderlichen Stromversorgungsblöcke. Außerdem
sind. Empfangsstufen für die d.ie Informationen bzw. Steuersignale übertragende Kabel vor ...
handen. Die Aufbereitung der auf d.iesen Kabeln übertragenen Signale erfolgt auf einer
Anschlußsteuereinheit .(ABS), die räumlich getrennt vom Monitor am Bus eines Mikrorechners
angeschlossen ist. Sie enthält auch d.en erforderlichen Bild.inhal tspeicher.
Die Anzahl d.er d.arzustellenden Zeichen, d.er Zeichenvorrat und das Format des zur Zeichen ...
erzeugung dienenden Punktrasters werden ausschließlich von d.er Anschlußsteuerung
be~
stimmt.
Rechner-
bus
ASS
Informations -
u.
Steuersignale
' " Iler3Orgutlgs-
Abb. 1
Monitor
D
Anschluß des Monitors an einen Kleinrechner
~sorgung
:JfKlnflLlllg
Konstruktiv werden Monitore als Auf tisch- und. Einbauvariante geliefert.
s-
Typgebund.ene Einzelheiten sind den entsprechenden Punkten der Technischen Beschreibung
zu entnehmen.
2
11.
Technische Daten
Masse:
Abmessungen:
55
...
CI)
"I
r-----,
1
I
1
1
1 1
1 1
Z43
'V
52
348
I
I
i
!
I i I
I
Bild.schirmdiagonale:
Bildschirmfarbe:
Bildfe Idgröße:
K 7221.10
6,5 kg
K 7221.20
12,0 kg
co
~
'"
Cl
<0
~
~
...
<0
<tI
Abb. 2
Monitor K 7221.10
go
~
t-.
CT)
"l
,=
I'-
l:2
Abb. 3
Monitor K 7221.20
31 cm
283
I
jjj
193,5
J
N
3%
\
0
grün, reflexio'nsgemindert
(220
±
20) mm x (130
±
15) mm
Die Erzeugung d.es Bildfeldes bedingt
folgende Parameter:
Linienschreibzeit:
Linien~ücklaufzeit:
Bildanzeigezeit:
Bildrücklaufzeit
Neigung der Bildröhre:
Drehbereich der Auftischvariante:
Flankenanstiegs~
und Abfallzeit:
48
).ls
17,2}ls
16,7 ms
2,08 ms
12
0
±
20
0
~
30 ns
U)
111
'"
max. Kabellänge zwischen Monitor und
5 m
Anschlußsteuerung (ABS):
(vorbereitete Kabel in abgestuften
Längen gehören zum Lieferumfang des
Gerätes)
3
,
