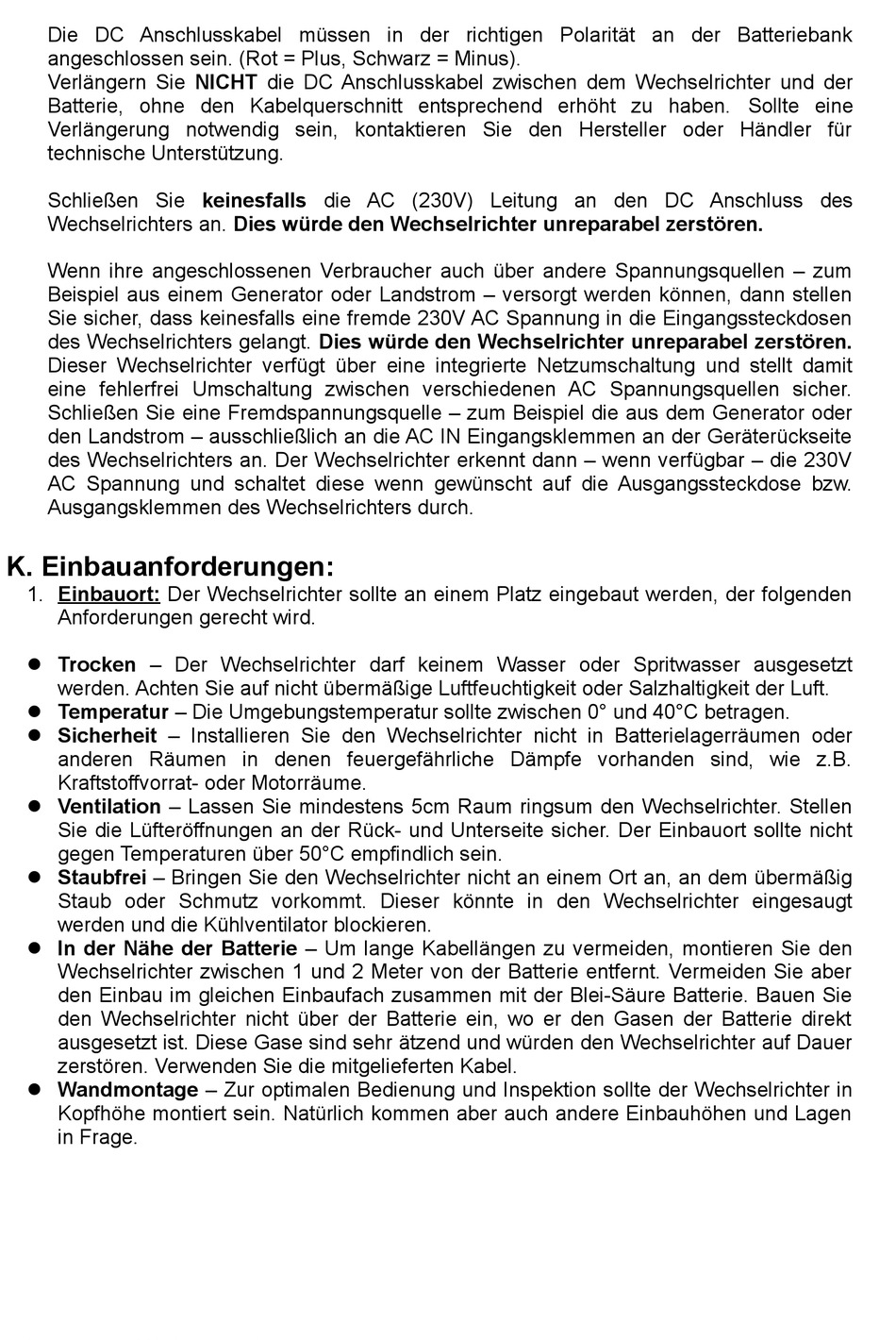

Die DC Anschlusskabel müssen in der richtigen Polarität an der Batteriebank
angeschlossen sein. (Rot = Plus, Schwarz = Minus).
Verlängern Sie NICHT die DC Anschlusskabel zwischen dem Wechselrichter und der
Batterie, ohne den Kabelquerschnitt entsprechend erhöht zu haben. Sollte eine
Verlängerung notwendig sein, kontaktieren Sie den Hersteller oder Händler für
technische Unterstützung.
Schließen Sie keinesfalls die AC (230V) Leitung an den DC Anschluss des
Wechselrichters an. Dies würde den Wechselrichter unreparabel zerstören.
Wenn ihre angeschlossenen Verbraucher auch über andere Spannungsquellen – zum
Beispiel aus einem Generator oder Landstrom – versorgt werden können, dann stellen
Sie sicher, dass keinesfalls eine fremde 230V AC Spannung in die Eingangssteckdosen
des Wechselrichters gelangt. Dies würde den Wechselrichter unreparabel zerstören.
Dieser Wechselrichter verfügt über eine integrierte Netzumschaltung und stellt damit
eine fehlerfrei Umschaltung zwischen verschiedenen AC Spannungsquellen sicher.
Schließen Sie eine Fremdspannungsquelle – zum Beispiel die aus dem Generator oder
den Landstrom – ausschließlich an die AC IN Eingangsklemmen an der Geräterückseite
des Wechselrichters an. Der Wechselrichter erkennt dann – wenn verfügbar – die 230V
AC Spannung und schaltet diese wenn gewünscht auf die Ausgangssteckdose bzw.
Ausgangsklemmen des Wechselrichters durch.
K. Einbauanforderungen:
1. Einbauort: Der Wechselrichter sollte an einem Platz eingebaut werden, der folgenden
Anforderungen gerecht wird.
 Trocken – Der Wechselrichter darf keinem Wasser oder Spritwasser ausgesetzt
werden. Achten Sie auf nicht übermäßige Luftfeuchtigkeit oder Salzhaltigkeit der Luft.
 Temperatur – Die Umgebungstemperatur sollte zwischen 0° und 40°C betragen.
 Sicherheit – Installieren Sie den Wechselrichter nicht in Batterielagerräumen oder
anderen Räumen in denen feuergefährliche Dämpfe vorhanden sind, wie z.B.
Kraftstoffvorrat- oder Motorräume.
 Ventilation – Lassen Sie mindestens 5cm Raum ringsum den Wechselrichter. Stellen
Sie die Lüfteröffnungen an der Rück- und Unterseite sicher. Der Einbauort sollte nicht
gegen Temperaturen über 50°C empfindlich sein.
 Staubfrei – Bringen Sie den Wechselrichter nicht an einem Ort an, an dem übermäßig
Staub oder Schmutz vorkommt. Dieser könnte in den Wechselrichter eingesaugt
werden und die Kühlventilator blockieren.
 In der Nähe der Batterie – Um lange Kabellängen zu vermeiden, montieren Sie den
Wechselrichter zwischen 1 und 2 Meter von der Batterie entfernt. Vermeiden Sie aber
den Einbau im gleichen Einbaufach zusammen mit der Blei-Säure Batterie. Bauen Sie
den Wechselrichter nicht über der Batterie ein, wo er den Gasen der Batterie direkt
ausgesetzt ist. Diese Gase sind sehr ätzend und würden den Wechselrichter auf Dauer
zerstören. Verwenden Sie die mitgelieferten Kabel.
 Wandmontage – Zur optimalen Bedienung und Inspektion sollte der Wechselrichter in
Kopfhöhe montiert sein. Natürlich kommen aber auch andere Einbauhöhen und Lagen
in Frage.
