Fraron SWI3000R12VU Bedienungsanleitung Seite 11

Beschädigungen am Wechselrichter können aus unsachgemäßen
Spannungsanschlüssen resultieren.
Eine Sicherung muss zwischen der Batterie und dem Wechselrichter integriert
werden (in die Plusleitung in unmittelbarer Nähe zur Batterie). Wir empfehlen
Ihnen dazu Hochlaststreifensicherungen vom TYP „ANL" oder „Heavy Duty". Bevor Sie
die Kabel anschließen, stellen Sie sicher, dass der Ein-Aus Schalter am Wechselrichter
in Stellung AUS (Off) ist. Schließen Sie die DC Kabel an der Rückseite des
Wechselrichters – an den dafür vorgesehenen Anschlussterminals – an. Achten

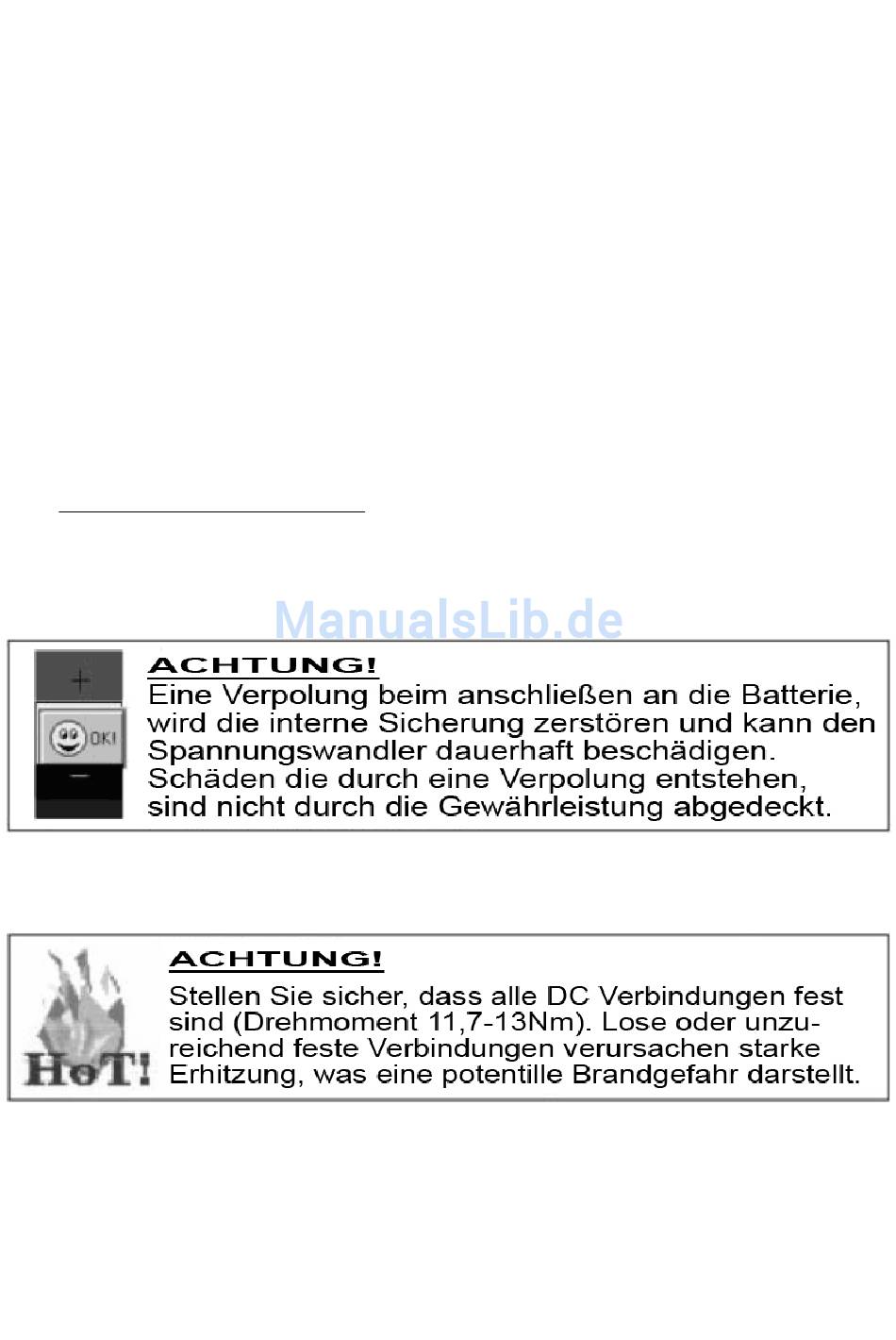

Sie auf richtige Polung. Das schwarze Kabel an das Minus Anschlussterminal
(NEG -) und das rote Kabel an das Plus Anschlussterminal (POS +).
Beachten Sie nochmals unsere Hinweise zu den Anforderungen an Kabellänge und
Kabelquerschnitt im vorderen Teil dieser Bedienungsanleitung. Zu lange und zu dünne
Kabel können nicht den erforderlichen Strom transportieren was oft zu folgenden
Fehlfunktionen des Wechselrichters führt. Die volle Ausgangsleistung kann nicht
bereitgestellt werden, die Unterspannungswarnung springt an oder der Wechselrichter
schaltet sich wegen Unterspannung ab. Außerdem erwärmen sich zu dünne und zu
lange Kabel sehr stark, was eine große Gefahr darstellt.
4. DC Anschluss an die Batterie:
Verbinden Sie das schwarze Kabel vom MINUS (NEG -) Anschlussterminal des
Wechselrichters an den Minuspol ihrer Batterie.
Danach verbinden Sie das rote Kabel vom PLUS (POS +) Anschlussterminal des
Wechselrichters mit dem Pluspol ihrer Batterie.
Achten Sie auf eine sichere und feste Schraubverbindung.
Ein kurzer Funken beim Verbinden des roten Kabels mit dem Pluspol der Batterie ist
Normal.
