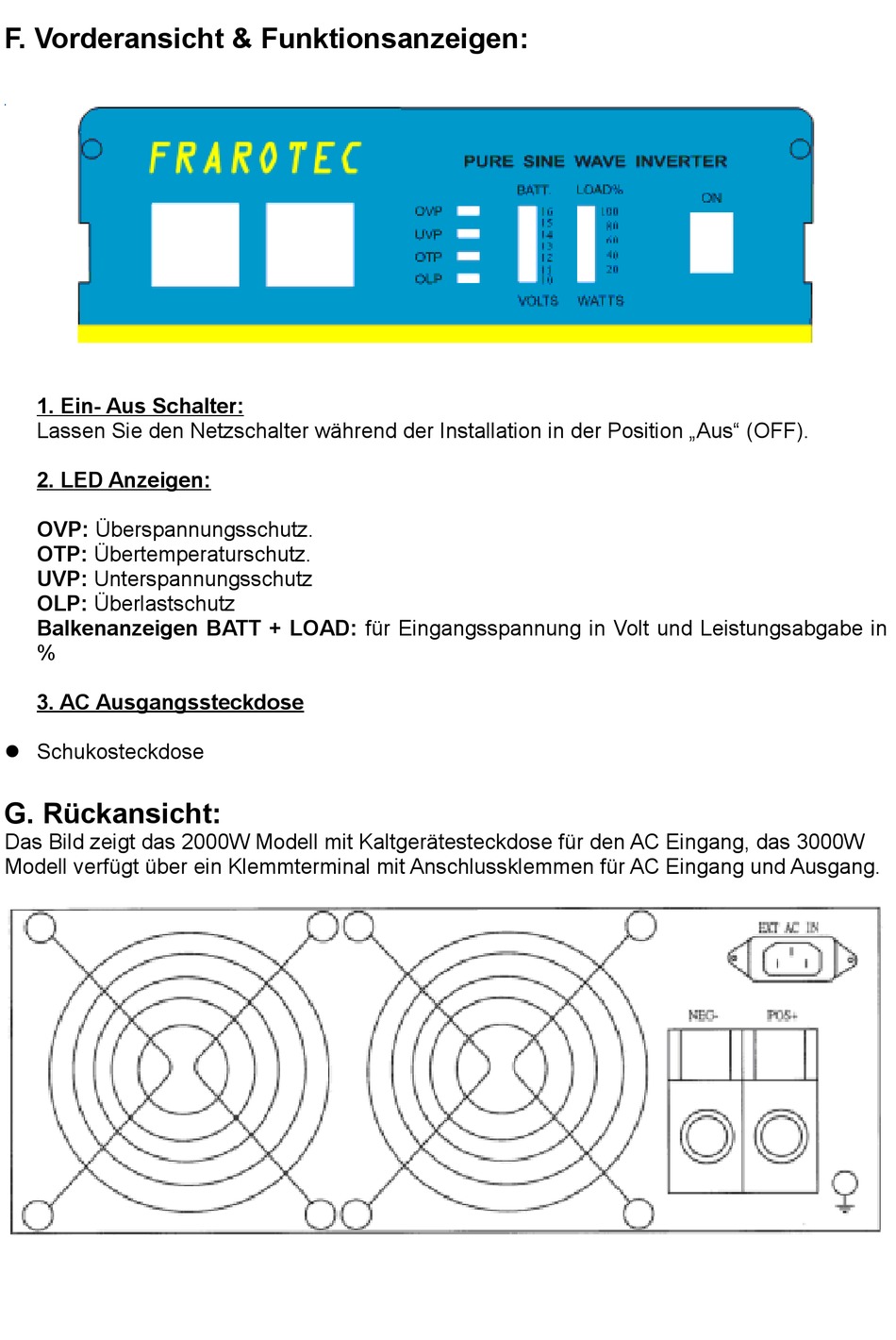

F. Vorderansicht & Funktionsanzeigen:
1. Ein- Aus Schalter:
Lassen Sie den Netzschalter während der Installation in der Position „Aus" (OFF).
2. LED Anzeigen:
OVP: Überspannungsschutz.
OTP: Übertemperaturschutz.
UVP: Unterspannungsschutz
OLP: Überlastschutz
Balkenanzeigen BATT + LOAD: für Eingangsspannung in Volt und Leistungsabgabe in
%
3. AC Ausgangssteckdose
 Schukosteckdose
G. Rückansicht:
Das Bild zeigt das 2000W Modell mit Kaltgerätesteckdose für den AC Eingang, das 3000W
Modell verfügt über ein Klemmterminal mit Anschlussklemmen für AC Eingang und Ausgang.
