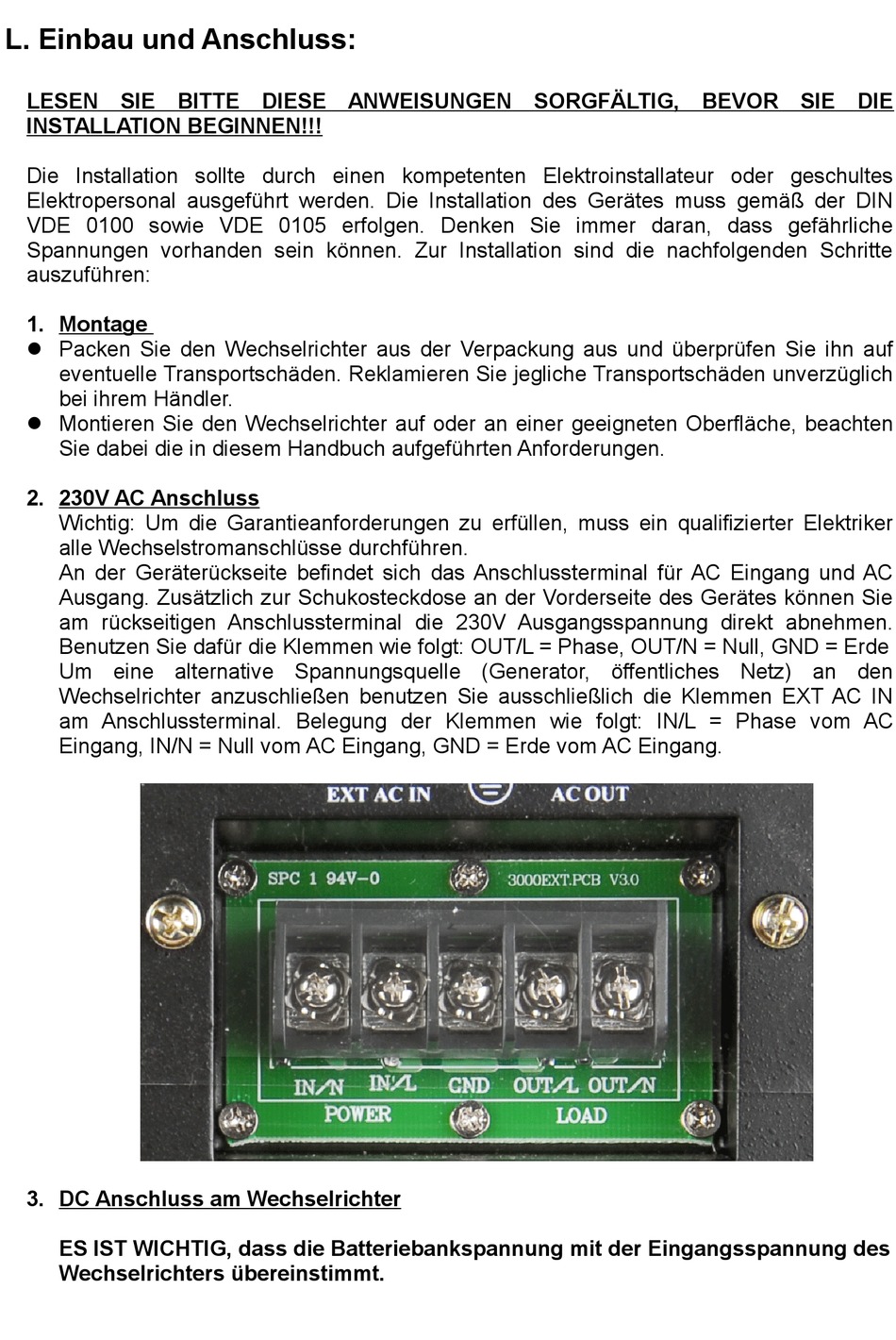

L. Einbau und Anschluss:
LESEN SIE BITTE DIESE ANWEISUNGEN SORGFÄLTIG, BEVOR SIE DIE
INSTALLATION BEGINNEN!!!
Die Installation sollte durch einen kompetenten Elektroinstallateur oder geschultes
Elektropersonal ausgeführt werden. Die Installation des Gerätes muss gemäß der DIN
VDE 0100 sowie VDE 0105 erfolgen. Denken Sie immer daran, dass gefährliche
Spannungen vorhanden sein können. Zur Installation sind die nachfolgenden Schritte
auszuführen:
1. Montage
Packen Sie den Wechselrichter aus der Verpackung aus und überprüfen Sie ihn auf
eventuelle Transportschäden. Reklamieren Sie jegliche Transportschäden unverzüglich
bei ihrem Händler.
Montieren Sie den Wechselrichter auf oder an einer geeigneten Oberfläche, beachten
Sie dabei die in diesem Handbuch aufgeführten Anforderungen.
2. 230V AC Anschluss
Wichtig: Um die Garantieanforderungen zu erfüllen, muss ein qualifizierter Elektriker
alle Wechselstromanschlüsse durchführen.
An der Geräterückseite befindet sich das Anschlussterminal für AC Eingang und AC
Ausgang. Zusätzlich zur Schukosteckdose an der Vorderseite des Gerätes können Sie
am rückseitigen Anschlussterminal die 230V Ausgangsspannung direkt abnehmen.
Benutzen Sie dafür die Klemmen wie folgt: OUT/L = Phase, OUT/N = Null, GND = Erde
Um eine alternative Spannungsquelle (Generator, öffentliches Netz) an den
Wechselrichter anzuschließen benutzen Sie ausschließlich die Klemmen EXT AC IN
am Anschlussterminal. Belegung der Klemmen wie folgt: IN/L = Phase vom AC
Eingang, IN/N = Null vom AC Eingang, GND = Erde vom AC Eingang.
3. DC Anschluss am Wechselrichter
ES IST WICHTIG, dass die Batteriebankspannung mit der Eingangsspannung des
Wechselrichters übereinstimmt.
