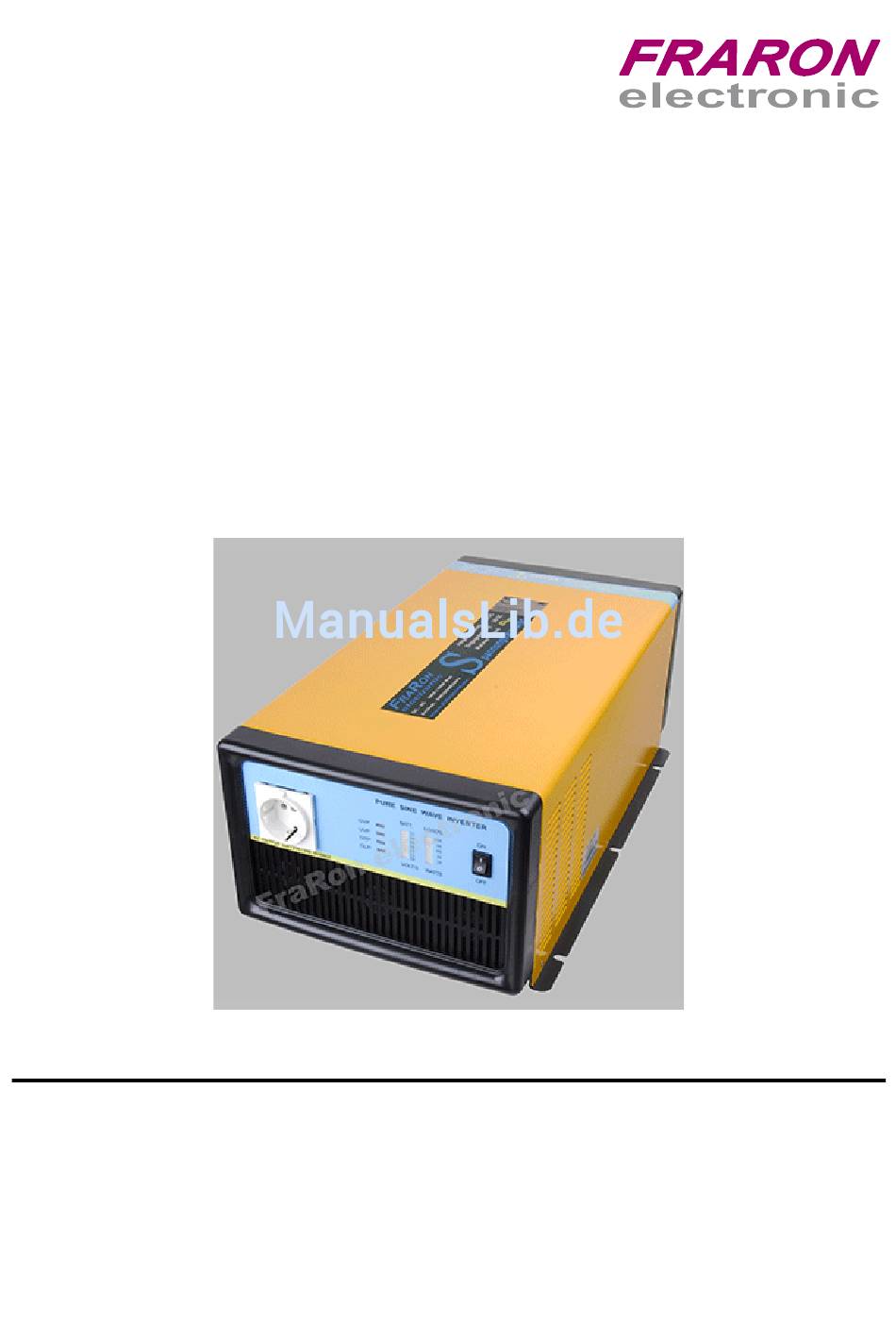

- Seite 1 SWI3000R12VU SWI3000R24VU Hochleistungswechselrichter reiner Sinusausgang Serie Yellow mit integrierter Netzumschaltung BEDIENUNGSANLEITUNG FraRon electronic GmbH Telefon: +49 (0)6029 999 8821 Im Breitfeld 61-63 Fax: +49 (0)6029 999 8828 63776 Moembris e-mail: kontakt@fraron.de Deutschland Internet: http://www.fraron.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Generelle Einleitung Produktbezeichnung Integrierte Eigenschaften Sicherheitshinweise Einleitung Frontansicht und Funktionsanzeigen Rückansicht und Anschlüsse Seitenansicht Batterieanforderungen Elektrische Anforderungen Einbauanforderungen Einbau und Anschluss Testlauf Inbetriebnahme Einstellung der Netzumschaltung und der Energiesparfunktion Fehlersuche Wartungsarbeiten Technische Details Fernbedienung... -
Seite 4: Generelle Einleitung
Wir wünschen Ihnen viel Spaß mit diesem Wechselrichtern der Oberklasse. Bitte nehmen Sie sich ausreichend Zeit die nachfolgende Anleitung zu lesen. 1. Produktbezeichnung: SWI3000R12VU (12V Version) und SWI3000R24VU (24V Version) – Reiner SinusWechselrichter – Serie Yellow mit integrierter Netzumschaltung / Vorrangschaltung Generiert bis zu 3000 Watt Nennleistung und eine reine 230V AC 50Hz Sinusspannung aus einer DC Spannungsquelle (Batterie). - Seite 5 1. Wichtige Sicherheitswarnungen: Setzen Sie den Wandler nicht im Regen, Schnee, Spritzwasser, oder öligen, feuchten bzw. sehr staubigen Umgebungen ein. Der Einbau im Schiffskielraum ist nicht ratsam. Um Gefahr zu vermeiden, verdecken Sie nicht die Luftschlitze und Lüfteröffnungen. ...
-
Seite 6: Einleitung
E. Einleitung: Diese Spannungswandlerserie eine fortschrittlichsten mobilen Stromversorgung. Um das optimale Ergebnis aus ihrem Wechselrichter herauszuholen, ist eine fachgerechte Installation und Bedienung erforderlich. Bitte lesen Sie diese Bedienungsanleitung sehr sorgfältig, bevor Sie das Gerät einbauen bzw. in Betrieb nehmen. -
Seite 7: Vorderansicht & Funktionsanzeigen
F. Vorderansicht & Funktionsanzeigen: 1. Ein- Aus Schalter: Lassen Sie den Netzschalter während der Installation in der Position „Aus“ (OFF). 2. LED Anzeigen: OVP: Überspannungsschutz. OTP: Übertemperaturschutz. UVP: Unterspannungsschutz OLP: Überlastschutz Balkenanzeigen BATT + LOAD: für Eingangsspannung in Volt und Leistungsabgabe in 3. -
Seite 8: Seitenansicht
1. Lüfter: Nicht abdecken, lassen Sie mindestens 10 Zentimeter Platz zur Luftzirkulation. 2. Batterieanschlüsse: Anschlüsse für 12V oder 24V Batterien (je nach Version) oder andere 12V / 24V Stromquellen. (POS +) ist Plus, (NEG -) ist Minus. WARNUNG! Ein vertauschen der Anschlüsse (Verpolung) zerstört die geräteinterne Sicherung und kann den Wechselrichter auf Dauer beschädigen. -
Seite 9: Einbauanforderungen
Die DC Anschlusskabel müssen in der richtigen Polarität an der Batteriebank angeschlossen sein. (Rot = Plus, Schwarz = Minus). Verlängern Sie NICHT die DC Anschlusskabel zwischen dem Wechselrichter und der Batterie, ohne den Kabelquerschnitt entsprechend erhöht zu haben. Sollte eine Verlängerung notwendig sein, kontaktieren Sie den Hersteller oder Händler für technische Unterstützung. -
Seite 10: Einbau Und Anschluss
L. Einbau und Anschluss: LESEN SIE BITTE DIESE ANWEISUNGEN SORGFÄLTIG, BEVOR SIE DIE INSTALLATION BEGINNEN!!! Die Installation sollte durch einen kompetenten Elektroinstallateur oder geschultes Elektropersonal ausgeführt werden. Die Installation des Gerätes muss gemäß der DIN VDE 0100 sowie VDE 0105 erfolgen. Denken Sie immer daran, dass gefährliche Spannungen vorhanden sein können. - Seite 11 Beschädigungen am Wechselrichter können aus unsachgemäßen Spannungsanschlüssen resultieren. Eine Sicherung muss zwischen der Batterie und dem Wechselrichter integriert werden (in die Plusleitung in unmittelbarer Nähe zur Batterie). Wir empfehlen Ihnen dazu Hochlaststreifensicherungen vom TYP „ANL“ oder „Heavy Duty“. Bevor Sie die Kabel anschließen, stellen Sie sicher, dass der Ein-Aus Schalter am Wechselrichter in Stellung AUS (Off) ist.
-
Seite 12: Testlauf
5. Erdung Stellen eine Kabelverbindung zwischen Wechselrichter Fahrzeugmasse, Bootsmasse oder sonstiger Erdung her. Verwenden Sie dazu die Erdungsanschlussschraube an der Gehäuserückseite des Wechselrichters und verbinden das Gehäuse über ein – vom Querschnitt ausreichend dimensioniertes – Erdungskabel zu einem Massepunkt am Fahrzeug, Boot oder anderen Erdungspunkt. 6. -
Seite 13: Inbetriebnahme
Modell nachfolgenden Eingangsspannungen: 10 bis 16 VDC für 12V Modelle (SWI3000R12VU) 20 bis 32 VDC für 24V Modelle (SWI3000R24VU) 42 bis 62 VDC für 48V Modelle (SWI3000R48VU) Nur wenn die Eingangsspannung – je nach Modell – in dem oben angegebenen Bereich ist, kann der Wechselrichter zuverlässig arbeiten und die volle Leistung generieren. -
Seite 14: Einstellung Der Netzumschaltung Und Der Energiesparfunktion
O. Einstellung der Netzumschaltung und Energiesparfunktion: Die Einstellungen werden über Dip-Schalter an der linken Gehäuseseite des Wechselrichters ausgeführt. Nachfolgend eine tabellarische Aufstellung der möglichen Einstellungen. Ausgangs- Ausgangs- Function spannung frequenz DC/AC OUT OFF OFF 240V 60Hz MODUS DC/AC OUT + OFF ON 230V 50Hz... - Seite 15 AC Spannung an den AC IN Klemmen an der Rückseite des Gerätes angeschlossen ist, wird dies von der Netzumschaltung erkannt. Es erfolgt automatisch die Umschaltung auf Netzbetrieb, die angeschlossenen Verbraucher werden über die externe AC Spannung versorgt. Die Energiesparfunktion ist aktiviert, der Wechselrichter schaltet sich in die Energiesparfunktion (Ruhemodus).
-
Seite 16: Fehlersuche
P. Fehlersuche: Ausgangsspannung geht an und aus: Manche Lasten (Verbraucher) sind nicht groß genug, um die Ausgangsspannung aufrecht zu erhalten. Dieser Zustand ist daran erkennbar, dass der Wechselrichter die Ausgangsspannung immer nach 8 bis 10 Sekunden abschaltet und danach wieder zuschaltet. -
Seite 17: Wartungsarbeiten
hochwertige Kabel zwischen der Antenne und dem Fernseher. Stellen Sie den größtmöglichen Abstand zwischen Wechselrichter und dem Fernseher her. Halten Sie die DC Kabel zwischen dem Wechselrichter und den Batterien so kurz wie möglich. Verdrillen Sie die beiden DC Kabel miteinander, Schlaglänge ca. 15cm (6-8 Verdrillungen pro Meter). -
Seite 18: Technische Details
R. Technische Details: Artikel Nummer: SWI3000R12VU SWI3000R24VU Dauerleistung / 3000W Nennleistung Maximalleistung 4200W für 5 Sekunden Ausgangsspannung 200V / 220V / 230V / 240V (einstellbar) ± 2% Ausgangs- -8% / + 3% spannungsbereich Frequenz 50 / 60Hz einstellbar, ± 0.05% Genauigkeit Ausgans- Reine Sinuswelle <... -
Seite 19: Fernbedienung
S. Fernbedienung Übersicht V~ : LED AC Ausgangsspannung W~: LED AC Ausgangsleistung V - : LED DC Eingangsspannung Display : zeigt die aktuellen Werte an PRG: Werksprogrammierung ALARM: Fehlermeldung ON : LED Betriebsstatus PWRS : LED Ruhemodus COM : LED Kommunikation TIMER: derzeit noch nicht belegt Taster Einschalten Taster Ausschalten... - Seite 20 Funktion / Bedienung: Drücken Sie die Taste um den Wechselrichter einzuschalten, die LED Betriebsstatus leuchtet. Drücken Sie die Taste um den Wechselrichter auszuschalten, die LED Betriebsstatus erlischt. Drücken Sie die Taste um den Ruhemodus zu aktivieren, die LED Ruhemodus leuchtet. Zum Deaktivieren drücken Sie die Taste erneut, die LED Ruhemodus erlischt.
