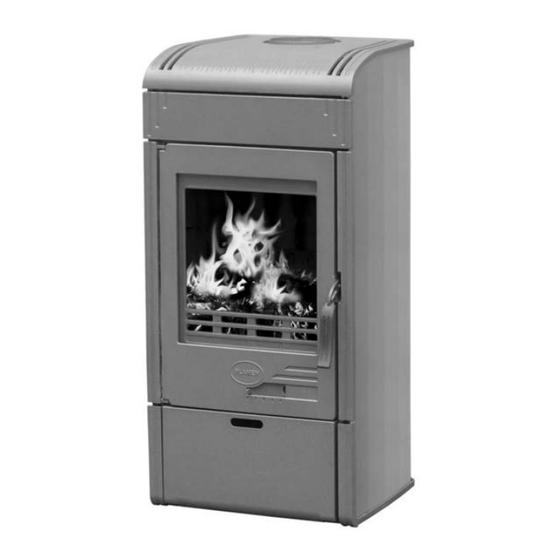

Plamen Vesta VE-101 Technische Anweisungen

Gusseisenofen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9

Quicklinks

Diese Anleitung herunterladen
Tehnička uputa za lijevano željeznu peć
Technische Anweisungen für den Gusseisenofen
Installation and operating instructions for cast iron stove
Technický návod k litinovým kamnům
Tehnično navodilo za litoželezno peč
Техничко упутство за левано гвоздену пећ
SRB
Vesta
18.11.2016.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Plamen Vesta VE-101

Inhaltszusammenfassung für Plamen Vesta VE-101

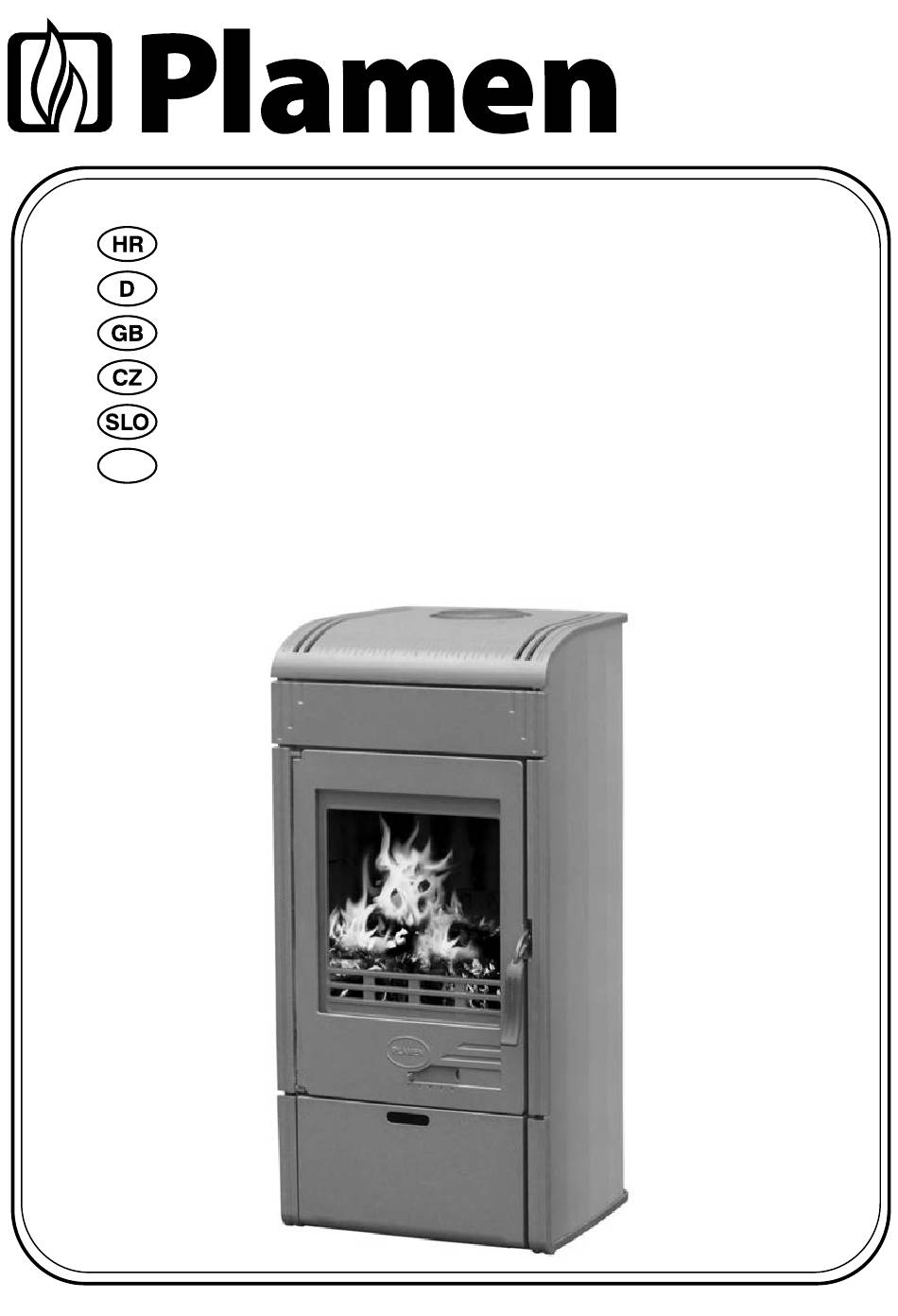

  • Seite 1 Tehnička uputa za lijevano željeznu peć Technische Anweisungen für den Gusseisenofen Installation and operating instructions for cast iron stove Technický návod k litinovým kamnům Tehnično navodilo za litoželezno peč Техничко упутство за левано гвоздену пећ Vesta 18.11.2016.

  • Seite 2: Izjava O Sukladnosti

    Godina proizvodnje/year of production: Broj Izjave o svojstvima/Number of the DoP: 00012-CPR-2014/08/06 Broj laboratorija za testiranje/Number of the notified test laboratory: NB 1015 HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...

  • Seite 3: Tehnički Podaci

    Vesta je proizvod dizajniran u skladu sa modernim trendovima, a krase ga jednostavnost modernih ravnih linija prilagodljivih svim prostorima. Peć je izrađena od kvalitetnog sivog lijeva, emajlirana u boji koja proizvodu daje bogat izgled. Kroz velika ostakljena vrata vidi se cijelo ložište što daje potpuni ugođaj otvorene vatre.

  • Seite 4: Uputa Za Uporabu

    Da biste oprugu ugradili potrebno je: vrata otvoriti, izvaditi svornjak na donjem šarniru, skinuti vrata i na njih staviti osovinu sa oprugom, tako da se opruga prednapregne (vidi sliku 1). Vrata uvući na gornji svornjak, duži kraj opruge uvući u rupu na prednjici te montirati osovinu u donje uho na prednjici 103. Prostorni preduvjeti Ako prostorija predviđena za ugradnju peći ima pod od lako zapaljivog ili temperaturno osjetljivog materijala, peć...
  • Seite 5 Unutrašnjost peći je bojana i kod prvog loženja ova boja postupno stvrdnjava, pa može doći do dimljenja i karakterističnog mirisa. Zbog toga se pobrinite za dobro provjetravanje prostorije. Kod izvedbe sa bojanim bočnicama, kod prvog loženja ne stavljajte nikakve predmete na peć i izbjegavajte dodirivanje obojenih dijelova.
  • Seite 6 Reguliranje snage Za reguliranje snage potrebno je nešto iskustva, budući da različiti faktori mogu na to utjecati, kao npr. podtlak dimnjaka i svojstva goriva. Koristite naše savjete, kako biste što lakše naučili rukovati Vašom peći. Snaga se regulira pomoću regulatora primarnog zraka na vratima peći. Sekundarni zrak se dovodi iznad stakla i on je dovoljan za čišćenje stakla.
  • Seite 7 Loženje u prijelaznom razdoblju Kod loženja u prijelaznom razdoblju (kada su vanjske temperature više od 15° C) može se dogoditi da u dimnjaku nema podtlaka (dimnjak ne “vuče”). U tom slučaju pokušajte potpaljivanjem dimnjaka ostvariti potreban podtlak. Ako u tome ne uspijete savjetujemo Vam da odustanete od loženja.
  • Seite 8 Rezervni dijelovi - pribor: (Slika 6., stranica 44) Oznaka odljevka Poz. br. Naziv dijela DRŽAČ STAKLA LIM SEKUNDARNOG ZRAKA PRIBOR: ŽARAČ GREBILICA -crvena ZAŠTITNA RUKAVICA S LOGOM PLAMEN ZADRŽAVAMO PRAVO NA PROMJENE KOJE NE UTJEČU NA FUNKCIONALNOST I SIGURNOST APARATA.

  • Seite 9: Konformitätserklärung

    Made in Croatia Baujahr/year of production: Nummer der Leistungserklärung/Number of the DoP: 00012-CPR-2014/08/06 Nummer des Untersuchungslabors/Number of the notified test laboratory: NB 1015 HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...
  • Seite 10 Vesta ist ein Erzeugnis, das den modernen Trends entsprechend designiert wurde. Die Charakteristik des Ofens sind die einfachen, modernen, geraden Linien und deshalb passt der Ofen in alle Räume. Der Ofen ist aus qualitativ hochwertigem Grauguss gefertigt, mit einer thermobeständigen Farbe bestrichen, welche dem Erzeugnis ein reiches Aussehen verleiht.
  • Seite 11 Raumvoraussetzungen Falls der Raum, der für den Einbau des Ofens vorgesehen ist, einen Boden aus einem leicht entzündlichen oder temperaturempfindlichen Material aufweist, muss der Ofen auf eine feuerfeste Unterlage gestellt werden. Die Unterlage muss so dimensioniert sein, dass sie größer als der Grundriss des Ofens ist: seitlich und rückwärts 25 cm und von der Vorderseite 60 cm.
  • Seite 12 Die Innenseite des Ofens ist gefärbt und bei dem ersten Feuern wird diese Farbe schrittweise fest, so dass es zu einer Rauchbildung und zu einem charakteristischen Geruch kommen kann. Sorgen Sie deshalb für eine gute Durchlüftung des Raums. Bei der Ausführung mit gefärbten Seitenwänden dürfen Sie bei dem ersten Heizen keine Gegenstände auf den Ofen stellen.
  • Seite 13 Regulierung der Leistung Für die Regulierung der Leistung benötigt man etwas Erfahrung, da verschiedene Faktoren darauf Einfluss nehmen können, wie z. B. der Förderdruck des Schornsteins und die Brennstoffeigenschaften. Nützen Sie unsere Tipps, um Ihren Ofen leichter bedienen können. Die Leistung wird mit Hilfe des an der Ofentür befindlichen Primärluftschiebers reguliert.
  • Seite 14 Heizen in der Übergangszeit Beim Heizen in der Übergangszeit (Außentemperatur über 15° C) kann es vorkommen, dass im Schornstein kein Förderdruck vorhanden ist (Schornstein zieht nicht). Versuchen Sie in diesem Falle, durch Beheizen des Schornsteins den notwendigen Förderdruck zu erzeugen. Falls Ihnen dies nicht gelingen sollte, raten wir Ihnen, vom Heizen abzulassen.
  • Seite 15 VE-113 VE-114 TE-119 VE-117 VE-118 VE-119 VE-120 VE-133 SEITENTEIL DER FEUERRAUMFRONT SCHEIBENSTÜTZE SEKUNDÄRLUFTBLECH ZUBEHÖR: HANDGRIFF GREIFER SCHUTZHANDSCHUE LOGO PLAMEN -rot WIR BEHALTEN DAS RECHT AUF ÄNDERUNGEN, DIE WEDER AUF DIE FUNKTIONALITÄT NOCH AUF DIE SICHERHEIT DES GERÄTS EINFLUSS HABEN, VOR!
  • Seite 16 Godina proizvodnje/year of production: Broj Izjave o svojstvima/Number of the DoP: 00012-CPR-2014/08/06 Broj laboratorija za testiranje/Number of the notified test laboratory: NB 1015 HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...

  • Seite 17: Technical Data

    Vesta is a product designed to suit current trends, distinguished by the simplicity of its modern straight lines adaptable to any interior, made from quality gray iron, enameled in a shade that lends the product a rich appearance. Through a large glazed door the whole firebox can be seen, which provides a true hearthside feeling.
  • Seite 18 Interior requirements If the room in which the Stove is to mounted has an easily inflammable or heat-sensitive floor, the Stove should be placed on a non-burning surface sized to be larger than the Stove's plan view: side and back 25 cm, front 60 cm. Minimum distance from heat-sensitive materials on the side and back: 25 cm.
  • Seite 19 If your Stove has painted fenders, in the first firing abstain from putting any objects on the Stove and touching the painted parts, which may cause damage to the not yet hardened paint layer. Suitable fuel The Stove is designed for the exclusive firing with wood and wood briquettes, which have a low content of ash, and these are beech, hornbeam, birch and other.
  • Seite 20 Power is adjusted by means of the primary air controller on the stove door. Secondary air is brought above the glass, sufficient for cleaning the glass. With a good chimney and quality dry wood that air will do to achieve nominal power of 7kW. The Stove's power also depends on the underpressure in the chimney (its draft).
  • Seite 21 Firing in transitional periods When the Stove is operated in a transitional period (when outdoor temperature exceed 15° C) it may happen that the chimney has no underpressure (no draft). In that case try to get the required underpressure by stoking the chimney. If you fail in that attempt, we would advise you to give up firing. While setting fire, it is useful to open the windows of the room for equalization of indoor and outdoor air pressure.
  • Seite 22 PANEL GLASS 01-000 FIREBOX DOOR HANDLE 04-000 LID MASK HINGE 10-000 DOOR SPRING, ASSEMBLY ACCESSORIES: GRIP SCRAPER SET PROTECTIVE GLOVE LOGO PLAMEN - RED WE RESERVE THE RIGHT TO MAKE MODIFICATIONS NOT AFFECTING THE FUNCTIONALITY AND SYFETY OF THE STOVE!
  • Seite 23 Rok výroby/year of production: Číslo Prohlášení o vlastnostech/Number of the DoP: 00012-CPR-2014/08/06 Počet laboratoří pro testování/Number of the notified test laboratory: NB 1015 HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...

  • Seite 24: Technické Údaje

    Vesta je výrobek designovaný v souladu s moderními trendy, a zdobí ho jednoduchost moderních rovných linií, které se přizpůsobí všem prostorům. Kamna jsou vyrobena z kvalitní šedé litiny, natřená emajlovou barvou, která výrobku dává bohatý vzhled. Velikými zasklenými dvířky je vidět celé ohniště, což vyvolává úplný pocit pohody ohně. Kvůli specifickému přívodu primárního a sekundárního vzduchu sklo zůstává...

  • Seite 25: Návod K Použití

    Pro zabudování pružiny je třeba: otevřít dvířka, vyjmout svorku na dolním pantu, sundat dvířka a dát na ně osovinu s pružinou tak, aby se pružina nepřetahla (viz obrázek 1). Dvířka navléknout na horní pant, delší konec pružiny vsunout do díry na přední straně a namontovat osovinu do dolního ucha na přední straně, pozice 103.
  • Seite 26 Vnitřek kamen je natřen a při prvním zatápění tato barva postupně tvrdne a může začít kouřit včetně charakteristické vůně. Proto dbejte, aby místnost byla dobře provětrána. U provedení, která mají natřené boční strany nepokládejte při prvním zatápění na kamna žádné předměty a nedotýkejte se natřených částí...
  • Seite 27 faktory jako např. podtlak komína a vlastnosti paliva. Dbejte našich rad, abyste mohli vaše kamna lehce obsluhovat. Výkon se reguluje pomocí regulátoru primárního vzduchu na dvířkách kamen. Sekundární vzduch je přiváděn nad sklem a stačí k čistění skla. U kvalitního komína a kvalitního suchého dřeva je tento vzduch postačující...
  • Seite 28 Topení v přechodném období Při topení v přechodném období (kdy jsou vnější teploty nad 15° C) se může stát, že v komíně není podtlak (komín nemá “tah”). V tom případě se pokuste podpalem komína dosáhnout potřebného podtlaku. Pokud se Vám to nepodaří, radíme Vám, abyste od zatápění ustoupili. Užitečné je při zapalování...
  • Seite 29 VE-114 TE-119 VE-117 VE-118 VE-119 VE-20 CHRÁNIČ SKLA VE-120 VE-133 ZADNÍ STRANA TOPENIŠTĚ VE-133 DRŽÁK SKLA PLECH SEKUNDÁRNÍHO VZDUCHU PŘÍSLUŠENSTVÍ: DRŽADLO ŠKRABKA OCHRANNÉ RUKAVICA LOGO PLAMEN - červený ZADRŽUJEME PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ VLIV NA FUNKČNOST A BEZPEČNOST ZAŘÍZENÍ!
  • Seite 30 Leto izdelave/year of production: - Referenčna št. Izjave o lastnosti: 00012-CPR-2014/08/06 - Identifikacijska št. priglašenega organa: NB 1015 - Naprava se ne uporablja s skupnim dimnikom. HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...

  • Seite 31: Tehni Ni Podatki

    Vesta je proizvod, dizajniran v skladu z modernimi trendi. Odlikujejo ga enostavne moderne ravne linije, prilagodljive vsem prostorom. Peč je izdelana iz kvalitetnega sivega liva in emajlirana v barvi, ki daje proizvodu bogat videz. Skozi velika zastekljena vrata se vidi celotno kurišče, kar daje popolno doživetje odprtega ognja.

  • Seite 32: Navodila Za Uporabo

    Za vgradnjo vzmeti je potrebno: odpreti vrata, odstraniti zatič na spodnjem šarnirju, sneti vrata in na njih namestiti os z vzmetjo tako, da se vzmet malo nategne (glej sliko 1). Vrata potegnite na zgornji zatič, daljši konec vzmeti zatakniti v luknjo na sprednji strani in montirati os v spodnje uho na sprednji strani 103. Prostorski predpogoji Če so v prostoru, ki je predviden za vgradnjo peči, tla narejena iz vnetljivega ali temperaturno občutljivega materiala, morate peč...
  • Seite 33 Peč je prebarvana z barvo, ki je odporna proti visokim temperaturam. Pri prvem kurjenju se ta barva postopno strjuje, zato se lahko pojavi dim in značilen vonj. Zaradi tega poskrbite za dobro prezračevanje prostora. Pri izvedb sa barvanim bočnim stran, pri prvom kurjenju ne smete dati nikakršnih predmetov na peč, prav tako se ne dotikajte prebarvanih delov.
  • Seite 34 Reguliranje moči Za reguliranje moči je potrebnih nekaj izkušenj, saj lahko na to vplivajo različni faktorji, kot npr. podtlak dimnika in lastnosti goriva. Za lažje rokovanje z Vašo pečjo, postopajte po naših nasvetih. Moč se naravna s pomočjo regulatorja za primarni zrak na vratih peči. Sekundarni zrak se dovaja nad steklo, kar zadostuje za čiščenje stekla.
  • Seite 35 Kurjenje v prehodnem obdobju Pri kurjenju v prehodnem obdobju (ko so zunanje temperature višje od 15 °C) se lahko zgodi, da v dimniku ni podtlaka (dimnik ne ''vleče''). V takšnem primeru poskušajte z netenjem ustvariti v dimniku podtlak. Če vam to ne uspe, Vam svetujemo, da odnehate s kurjenjem. Pri netenju ognja je dobro odpreti okno ali vrat prostora, da se tlak zraka v prostoru izenači z zunanjim.
  • Seite 36 VE-109 VE-110 VE-111 VE-112 VE-113 VE-114 TE-119 VE-117 VE-118 VE-119 VE-120 STRAN KURIŠČA OZADJE VE-133 DRŽALO ZA STEKLO PRIBOR: GREBLJICA METLICA ZAŠČITNA ROKAVICA LOGO PLAMEN - rdeča PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST IN VARNOST APARATA!
  • Seite 37 Година производње/year of production: Број Изјаве о својствима/Number of the DoP: 00012-CPR-2014/08/06 Број лабораторија за тестирање/Number of the notified test laboratory: NB 1015 HR-34000 Požega, Njemačka 36 tel.: +385 (0)34 254 600, 254 602, fax: +385 (0)34 254 710 www.plamen.hr...

  • Seite 38: Технички Подаци

    Беста је производ дизајниран у складу са модерним трендовима, а краси га једноставност модерних равних линија које могу да се прилагоде свим просторима. Пећ је направљена од квалитетног сивог лива, емајлирана у боји која производу даје богат изглед. Кроз велика остакљена врата види се цело ложиште што даје потпуни угођај отворене...

  • Seite 39: Упутство За Употребу

    Просторни захтеви Ако просторија предвиђена за уградњу пећи има под од лако запаљивог или температурно осетљивог материјала, пећ се мора поставити на негориву подлогу. Подлогу треба тако димензионирати, да буде већа од базе пећи:бочно и одострага 25 цм, а с предње стране 60 цм. Најмањи...
  • Seite 40 Прикладно гориво Пећ је предвиђена за ложење искључиво дрвима и дрвеним брикетима, тј горивом које има мали садржај пепела, а то су: буква, граб, бреза и слична горива. Пожељно је да је гориво суво, тј да му влажност не прелази 20%. Код ложења влажним дрвима настаје...
  • Seite 41 Снага пећи овисна је и о подтлаку у димњаку (димњак вуче иле не). Код врло великог подпритиска у димњаку препоручујемо, да га смањите помоћу поклопца на димоводним цевима. За исправно коришћење регулатора ваздуха потребно је мало искуства. Због тога искористите наше савете како бисте што лакше научили руковати Вашом пећи. Намештање...
  • Seite 42 Ложење у прелазном периоду Код ложења у прелазном периоду (када су спољне температуре више од 15 ° C) може се десити да у димњаку нема подпритиска (димњак не "вуче"). У том случају покушајте потпаљивањем димњака остварити потребан подпритисак. Ако у томе не успете саветујемо Вам да одустанете од...
  • Seite 43 ВОДИЛИЦА ПЕПЕЉАРЕ ПЛОЧА СТАКЛО 01-000 РУЧКА ВРАТА ЛОЖИШТА ШАРКА МАСКЕ ФИОКЕ - склоп 04-000 ОПРУГА ВРАТА - склоп 10-000 ПРИБОР: ЖАРАЧ ΓРEБИЛИЦA ЗАШТИТНА РУКАВИЦА С ЛОГОМ PLAMEN - црвенa ЗАДРЖАВАМО ПРАВО НА ПРОМЕНЕ КОЈЕ НЕ УТИЧУ НА ФУНКЦИОНАЛНОСТ И СИГУРНОСТ АПАРАТА!
  • Seite 44 Slika 6; Obrázek 6; Abbildung 6; Figure 6; Слика 6 Tisak: d.o.o.
