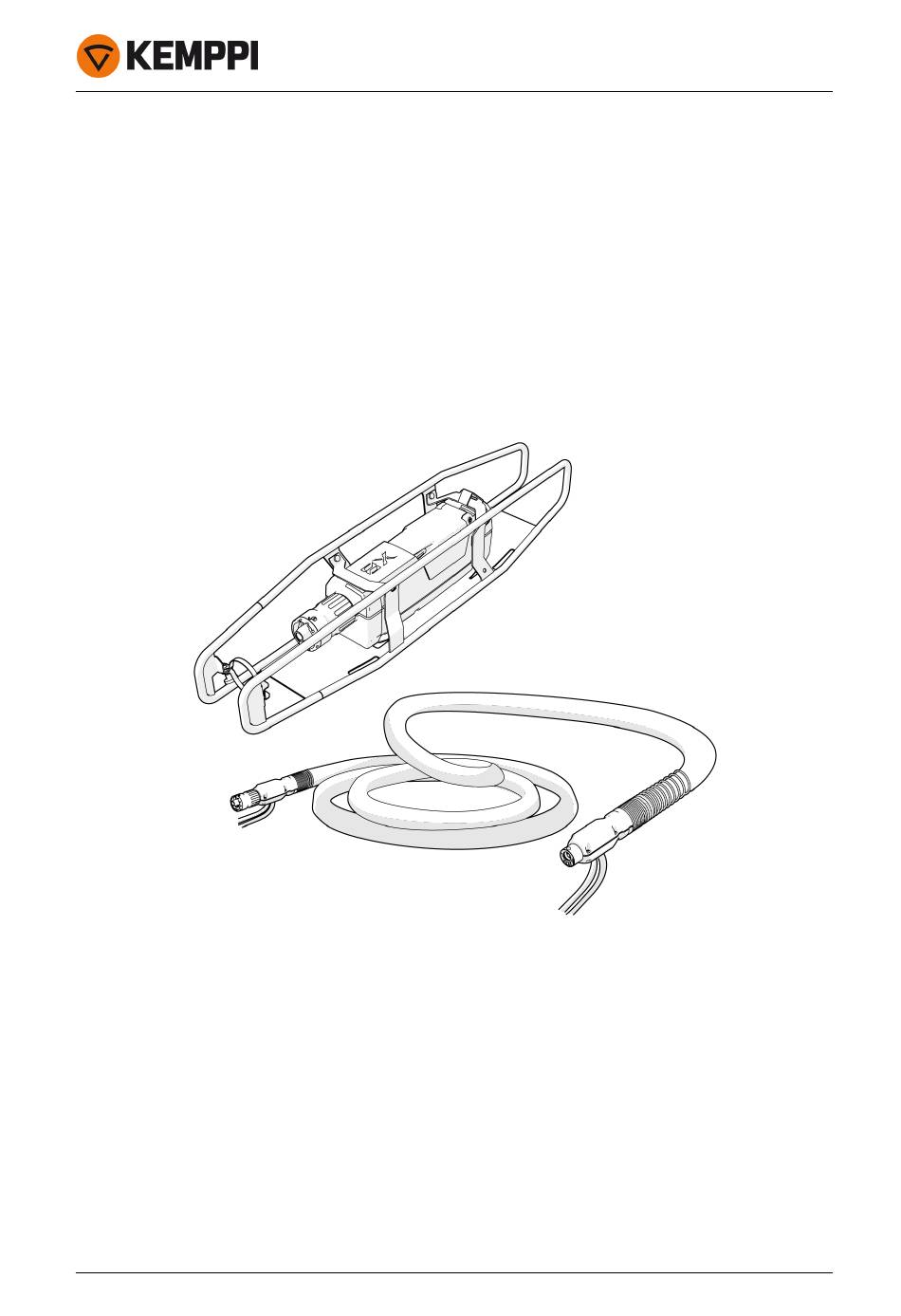

- Seite 1 X8 SuperSnake GT02XW Bedienungsanleitung - DE X8 SuperSnake GT02XW Bedienungsanleitung © Kemppi 1/37 1920890 / 1906...
-
Seite 2: Inhaltsverzeichnis
X8 SuperSnake GT02XW Bedienungsanleitung - DE INHALT 1. X8 SuperSnake GT02XW 1.1 Beschreibung der Ausrüstung 2. Installation 2.1 Komponenten des Drahtvorschubmechanismus 2.2 Installation des Zwischenvorschubgeräts 2.3 Druckeinstellung der Vorschubrolle 2.4 Einbau der Drahtspule 2.5 Vorbereiten des Zusatzwerkstoffs 2.6 Verbinden des Zwischenvorschubgeräts 2.7 Einlegen des Zusatzwerkstoffs in das Zwischenvorschubgerät... -
Seite 3: X8 Supersnake Gt02Xw
X8 SuperSnake GT02XW Bedienungsanleitung - DE 1. X8 SUPERSNAKE GT02XW Wir gratulieren Ihnen zu Ihrer Wahl des Zwischenvorschubgeräts X8 SuperSnake GT02XW. Bei korrekter Ver- wendung ermöglichen Kemppi-Produkte eine erhebliche Steigerung der Schweißproduktivität und eine lang- jährige wirtschaftliche Nutzung. Wichtige Hinweise Lesen Sie die Instruktionen sorgfältig durch. -
Seite 4: Haftungsausschluss
Alle Bemühungen wurden unternommen, um die Richtigkeit und Vollständigkeit der in dieser Betriebs- anleitung enthaltenen Angaben zu gewährleisten, sodass Kemppi für Fehler oder Auslassungen nicht haftbar gemacht werden kann. Kemppi behält sich jederzeit das Recht vor, die Spezifikationen des beschriebenen Produkts ohne vorherige Ankündigung zu ändern. Ohne vorherige Genehmigung von Kemppi darf der Inhalt dieser Anleitung weder kopiert, aufgezeichnet, vervielfältigt oder übermittelt... -
Seite 5: Beschreibung Der Ausrüstung
Das Zwischenvorschubgerät X8 SuperSnake GT02XW verbindet sich mit dem X8 MIG Welder. Sollte das Zwischenvorschubgerät X8 SuperSnake GT02XW in den Einstellungen Ihres X8 MIG Welder für den Zwischenvorschub nicht verfügbar sein, muss die Firmware des X8 MIG Welder auf die neueste Ver- sion aktualisiert werden. -
Seite 6: Seriennummer
X8 SuperSnake GT02XW Bedienungsanleitung - DE IDENTIFIKATION DER AUSRÜSTUNG Seriennummer Die Seriennummer der Maschine ist dem Typenschild oder einer anderen Position auf dem Gerät zu entnehmen. Bitte nennen Sie die richtige Seriennummer des Produkts, wenn Ersatzteile bestellt oder Reparaturen vorgenommen werden müssen. -
Seite 7: Installation
Achten Sie darauf, dass Sie Ihren Schweißbrenner mit einem für Ihre Schweißanwendung geeigneten Drahtleiter ausstatten. Die X8 SuperSnake GT02XW kann entweder mit dem Kemppi Stahlspiralleiter oder dem DL Chili Drahtleiter verwendet werden. Bitte lesen Sie vor dem Gebrauch die Anlei- tungshinweise zur Komponentenwahl und -installation. -
Seite 8: Komponenten Des Drahtvorschubmechanismus
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.1 Komponenten des Drahtvorschubmechanismus Einstellvorrichtung für Druckarm Drahtvorschubrolle (Antriebsrolle) Druckarm Drahtvorschubrolle (Druckrolle) Drahtzuführungsrohr Drahtleiter der Drahtzuführung Die richtigen Komponenten finden Sie in den Abschnitten "Bestellen" auf Seite 34, "Auswahl des Vor- schubrollen-Kits" auf Seite 35 und "Wahl des Drahtleiters." auf Seite 37. -
Seite 9: Installation Des Zwischenvorschubgeräts
Seite 35. Es wird davon abgeraten, im X8 Wire Feeder gerändelte Vorschubrollen zu verwenden, wenn Sie das Zwi- schenvorschubgerät X8 SuperSnake GT02XW verwenden. Sie könnten zu viel Reibung auf den Zusatz- werkstoff am Drahtvorschubende ausüben, was optimale Ergebnisse mit dem Zwischenvorschubgerät X8 SuperSnake GT02XW verhindert. - Seite 10 X8 SuperSnake GT02XW Bedienungsanleitung - DE Installieren Sie die Drahtführung. Befestigen Sie das Bauteil mit einem Schraubenschlüssel. Montieren Sie die neuen Vorschubrollen vor Ort mit den gezahnten Rollenabschnitten nach unten. © Kemppi 10/37 1920890 / 1906...
- Seite 11 X8 SuperSnake GT02XW Bedienungsanleitung - DE Bauen Sie die Sicherungen der Vorschubrollen wieder ein, indem Sie sie auf die Oberseite der Vor- schubrollen drücken. Schließen Sie den Druckarm. © Kemppi 11/37 1920890 / 1906...
-
Seite 12: Druckeinstellung Der Vorschubrolle
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.3 Druckeinstellung der Vorschubrolle Stellen Sie den Druck der Vorschubrolle mit der Einstellrolle ein, die auf dem Druckarm montiert ist. Die auf- gebrachte Last sollte ausreichend sein, um eine leichte, von Hand auf den Zusatzwerkstoff angewandte Brems- kraft zu überwinden, wenn der Draht aus der Stromdüse des Schweißbrenners austritt. - Seite 13 Zu hoher Druck führt auch zu unnötigem Verschleiß der Vorschubrollen und erhöht die Getriebelast. Von einer Verwendung gerändelter Vorschubrollen im Drahtvorschub des X8 MIG Welder mit dem Zwi- schenvorschubgerät X8 SuperSnake GT02XW wird abgeraten. © Kemppi 13/37 1920890 / 1906...
- Seite 14 X8 SuperSnake GT02XW Bedienungsanleitung - DE Sobald das Zwischenvorschubgerät X8 SuperSnake GT02XW in den Einstellungen des X8 Wire Feeder ausgewählt ist, wird der Draht automatisch dem System zugeführt, wenn auf dem Drahtvorschub der Drahtvorschubschalter gedrückt wird. Profil der Vor- Zusatzwerkstoffdurchmesser,...
-
Seite 15: Einbau Der Drahtspule
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.4 Einbau der Drahtspule Setzen Sie eine Spule mit einem Zusatzwerkstoff guter Qualität in das Gehäuse des Drahtvorschubgeräts. Ach- ten Sie darauf, dass Sie ein Drahtführungsrohr und Vorschubrollen wählen und installieren, die für den ver- wendeten Zusatzwerkstofftyp geeignet sind. -
Seite 16: Vorbereiten Des Zusatzwerkstoffs
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.5 Vorbereiten des Zusatzwerkstoffs Scharfe Kanten an der Spitze des Zusatzwerkstoffs können den Drahtleiter beschädigen. Schneiden Sie alle verformten Abschnitte ab. Nehmen Sie eine feine Feile oder ein Schleifleinen und ent- fernen Sie damit alle scharfen Kanten von der Drahtspitze, bevor Sie den Zusatzwerkstoff in den Zwi- schenvorschub führen. -
Seite 17: Verbinden Des Zwischenvorschubgeräts
Bedienungsanleitung - DE 2.6 Verbinden des Zwischenvorschubgeräts Die Kupplung der X8 SuperSnake GT02XW überträgt den Schweißstrom, das Schutzgas, die Leitungen des Brennertasters und die Daten des Control Pad. Beachten Sie, dass für den Anschluss ein kurzes Stück gerader Zusatzwerkstoff herausragen sollte. - Seite 18 X8 SuperSnake GT02XW Bedienungsanleitung - DE Schließen Sie die Kühlschläuche an. Der Kühlmitteleingangsschlauch ist blau gekennzeichnet, der Kühl- mittelausgangsschlauch rot. Verbinden Sie die Kabel des Zwischenvorschubgeräts und den Schweißbrenner mit dem Zwi- schenvorschubgerät. Ziehen Sie die Schellen handfest fest und sichern Sie das Kabel mit dem mit- gelieferten Band am Rahmen.
- Seite 19 Zwischenvorschubgerät X8 SuperSnake GT02XW gemäß der Länge des verwendeten Zwi- schenvorschubgerätekabels aus. Sollte das Zwischenvorschubgerät X8 SuperSnake GT02XW in den Einstellungen nicht verfügbar sein, so muss die Firmware Ihres X8 MIG Welder auf die neueste Version aktualisiert werden. Weitere Informationen zum Betrieb des X8 MIG Welder finden Sie in den Anweisungen des X8 MIG Welder.
-
Seite 20: Einlegen Des Zusatzwerkstoffs In Das Zwischenvorschubgerät
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.7 Einlegen des Zusatzwerkstoffs in das Zwischenvorschubgerät Ziehen Sie das Kabel des Zwischenvorschubgeräts gerade und vermeiden Sie enge Biegungen des Kabels. Stellen Sie sicher, dass die Druckarme des Drahtvorschubmechanismus geschlossen und sowohl im Draht- vorschub als auch im Zwischenvorschub ordnungsgemäß... -
Seite 21: Einstellungen Des Schutzgases
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.8 Einstellungen des Schutzgases Die Einstellung des Schutzgasdurchsatzes durch den Schweißbrenner ist von folgenden Faktoren abhängig: Schweißanwendung, Schweißstoß, Gassorte sowie Form und Größe der Gasdüse. Der Gasdurchsatz sollte mit- hilfe eines Rotameters an der Schweißbrennerdüse gemessen werden. Normalerweise liegt der Messwert für verschiedene Schweißanwendungen zwischen 10 bis 20 Liter pro Minute. -
Seite 22: Vorbereitung Der Kühleinheit
X8 SuperSnake GT02XW Bedienungsanleitung - DE 2.9 Vorbereitung der Kühleinheit Die Nutzung eines Zwischenvorschubgeräts erhöht den Kühlmittelverbrauch. Stellen Sie vor dem Schwei- ßen sicher, dass genügend Kühlflüssigkeit im Kühler ist und dass auch das Zwischenvorschubgerät mit Kühlmittel befüllt ist. Füllen Sie bei Bedarf Kühlflüssigkeit nach und lassen Sie das Kühlmittel im gesam- ten System zirkulieren. -
Seite 23: Kalibrierung Des Spannungssensorkabels
Schweißvorgang beginnen. Die Kalibrierung muss jedes Mal wiederholt werden, wenn Sie die Länge des Zwischenkabels, des Erdungskabels, des Zwischenvorschubkabels oder des Brennerkabels ändern. Schließen Sie das Spannungssensorkabel (3) an der X8 SuperSnake GT02XW an. Befestigen Sie Erdungskabel und Spannungssensorkabel am Werkstück. -
Seite 24: Wartung Und Pflege
Überprüfen Sie den Gesamtzustand der SuperSnake und des Schweißbrenners. Entfernen Sie alle Schweißspritzer von der Stromdüse und reinigen Sie die Gasdüse. Tauschen Sie abgenutzte und beschä- digte Teile sofort aus. Verwenden Sie ausschließlich Originalersatzteile von Kemppi. • Überprüfen Sie den Zustand und die Verbindungsstellen der Komponenten des Schweißstromkreises: Schweißbrenner, Massekabel, Masseklemme, Buchsen und Anschlüsse. -
Seite 25: Wartung Durch Den Kundendienst
Blasen Sie das Schlauchpaket mit Druckluft sauber. Wartung durch den Kundendienst Der Kemppi-Kundendienst führt Wartungsarbeiten gemäß Ihrem Wartungsvertrag durch. Regelmäßige vor- beugende Wartungsarbeiten, die von einem befugten Elektriker durchgeführt werden, verlängern die Lebens- dauer der Ausrüstung und gewährleisten einen zuverlässigen Gerätebetrieb. -
Seite 26: Austausch Des Drahtleiters
X8 SuperSnake GT02XW Bedienungsanleitung - DE 3.1 Austausch des Drahtleiters Der Drahtleiter ist Verbrauchsmaterial und muss ersetzt werden, wenn er verschlissen ist oder der Zusatz- werkstoff geändert wird. Wenn Sie Durchmesser oder Material des Zusatzwerkstoffs ändern, wechseln Sie auch die Vor- schubrollen entsprechend. - Seite 27 X8 SuperSnake GT02XW Bedienungsanleitung - DE Lösen und entfernen Sie mit einem langen 10-mm-Steckschlüssel die Drahtleiterhülse am Zwi- schenvorschub-Ende des Kabels. Lösen und entfernen Sie mit einem 10 mm-Schraubenschlüssel die lange Hülse des Drahtleiters zusam- men mit Konus und Dichtung am Drahtvorschubende des Kabels.
- Seite 28 X8 SuperSnake GT02XW Bedienungsanleitung - DE Nehmen Sie den alten Drahtleiter aus dem Schlauch heraus. Ziehen Sie dabei vom Ende am Zwi- schenvorschub aus. Installieren Sie einen neuen Drahtleiter: Setzen Sie die kurze Drahtführung am Ende der langen Hülse des Drahtleiters wieder ein.
- Seite 29 X8 SuperSnake GT02XW Bedienungsanleitung - DE Beginnen Sie mit der Zuführung des neuen Drahtleiters in den Schlauch vom Ende des Drahtvorschubs aus. Stoppen Sie, wenn noch etwa 100 bis 200 mm Drahtleiter außerhalb des Kabelanschlussendes ver- bleiben. Führen Sie die lange Buchsenhülse zusammen mit Konus und Dichtung am Drahtleiterende ein.
- Seite 30 X8 SuperSnake GT02XW Bedienungsanleitung - DE Schieben Sie den Rest des Drahtleiters mit der langen Hülse in das Kabel. Befestigen Sie die lange Hülse mit einem 10-mm-Schraubenschlüssel am Drahtvorschubende des Kabel- schlauchs. Setzen Sie die Drahtleiterhülse am Zwischenvorschubende des Kabelschlauches auf den Drahtleiter.
- Seite 31 X8 SuperSnake GT02XW Bedienungsanleitung - DE Schneiden Sie am Ende des Kabelschlauches den überschüssigen Drahtleiter ab und lassen Sie ca. 3 bis 5 mm vom Ende des Kabelanschlusses herausschauen. Schneiden Sie den überschüssigen Stahlliner (Spiralleiter) mit einem Seitenschneider, und den über- schüssigen Chili Liner mit einem Teppichmesser ab.
-
Seite 32: Entsorgung
Anlehnung an das nationale Recht müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und zu einer zuständigen, umweltverantwortlichen Entsorgungsstelle gebracht werden. Laut Anweisung der Gemeindebehörden und des Unternehmens Kemppi ist der Gerätebesitzer verpflichtet, ein außer Betrieb gesetztes Gerät einer regionalen Sammelzentrale zu übergeben. Die Anwendung dieser Richtlinie trägt zu einer besseren und gesünderen Umwelt bei. -
Seite 33: Technische Daten
X8 SuperSnake GT02XW Bedienungsanleitung - DE 4. TECHNISCHE DATEN X8 SuperSnake GT02XW Merkmal / Beschreibung Wert Ausgangsleistung bei 25 °C 60 % 310 A Netzspannung U₁ 50 V DC 20 mA Versorgungsstrom I₁ 0–24 V DC Motorspannung Motor Motorstrom Motor Brenneranschluss... -
Seite 34: Bestellen
X8 SuperSnake GT02XW Bedienungsanleitung - DE 5. BESTELLEN Hauptprodukt X8 SuperSnake GT02XW Hauptprodukt Beschreibung Bestellnummer GT02XW 10 M X8900501000 CHILI X8900501001 GT02XW 15 M X8900501500 X8900501501 CHILI X8900502000 GT02XW 20 M X8900502001 CHILI GT02XW 25 M X8900502500 CHILI X8900502501 * 'Fe' bezieht sich auf einen Stahlspiralleiter und 'Chili' auf den DL Chili Drahtleiter. -
Seite 35: Auswahl Des Vorschubrollen-Kits
X8 SuperSnake GT02XW Bedienungsanleitung - DE 5.1 Auswahl des Vorschubrollen-Kits Beschreibung des Kits ø (mm) Kit-Nummer Fe (Mc/Fc) Standard, V-Nut Kunststoff F000464 Kunststoff F000465 Kunststoff F000466 F000467 Fe (Mc/Fc) Heavy Duty, V-Nut Metall F000468 Metall F000469 Metall Ss (Fe/Cu) Standard, V-Nut... - Seite 36 X8 SuperSnake GT02XW Bedienungsanleitung - DE Mc/Fc Standard, V-Nut, gerändelt Kunststoff F000478 Kunststoff 1,4-1,6 F000479 Mc/Fc Heavy Duty, V-Nut, gerändelt Metall F000481 F000482 Metall 1,4-1,6 F000484 Al Standard, U-Nut Kunststoff F000485 Kunststoff F000486 Kunststoff © Kemppi 36/37 1920890 / 1906...
-
Seite 37: Wahl Des Drahtleiters
X8 SuperSnake GT02XW Bedienungsanleitung - DE 5.2 Wahl des Drahtleiters. X8 SuperSnake GT02XW Drahtleiter Beschreibung Bestellnummer DRAHTLEITER 10 M W015509 CHILI W015510 DRAHTLEITER 15 M W015511 CHILI W015512 DRAHTLEITER 20 M W015513 CHILI W015514 DRAHTLEITER 25 M W015515 W015516 CHILI * 'Fe' bezieht sich auf einen Stahlspiralleiter und 'Chili' auf den DL Chili Drahtleiter. Die Führung für den Draht- eingang ist im Lieferumfang des Drahtleiters enthalten.
